千立方级立式常压储液罐带盘梯护栏结构

　　在油气储运、精细化工、港口仓储以及大型市政能源储备场站中，大容量立式圆筒形储液罐是核心的静态存储单元，这类设备的设计直接关系到存储介质的安全留存、场站运维的作业效率以及长期服役的结构可靠性。本次呈现的千立方级储槽结构，完全遵循API650焊接石油储罐标准的设计逻辑，从结构受力到附属设施配置，均匹配全球范围内通用的常压可燃、易燃液体存储场景的使用要求，可直接适配原油、成品油、化工溶剂以及合规工业废液的中长期存储需求。

　　从整体结构布局来看，罐体采用等直径圆筒形薄壁焊接结构，底部设置环形扩边基础承托板，承托板沿罐壁向外延伸出足够宽度，既可以均匀传递罐壁及内部介质的竖向荷载到下方混凝土基础，也能为罐壁底部的焊接作业、后期防腐检测预留充足的操作空间。罐壁采用多圈钢板分层组焊的形式，每一圈壁板的厚度根据静液柱压力的分布梯度做差异化设计，越靠近罐底的壁板承受的液体侧压力越大，板厚对应增加，越靠近罐顶的壁板受力越小，板厚相应减薄，在保证结构强度满足风压、储液静压、地震载荷组合工况要求的前提下，尽可能减少钢材用量，控制整体制造成本。

　　罐顶采用带轻微锥度的拱顶结构，边缘与最上层罐壁做连续角焊连接，顶面周边设置一圈标准化安全护栏，护栏高度、横杆间距、踢脚板配置完全满足工业临边作业的安全规范要求，运维人员在罐顶开展液位检测、附件检修、防雷设施巡检作业时，可获得可靠的临边防护，避免高空坠落风险。罐顶的平面区域预留了足够的附件安装空间，可根据实际使用需求配置呼吸阀、阻火器、液位计接口、人孔以及采样口等标准储罐附件，无需额外对顶板做大规模开孔补强修改。

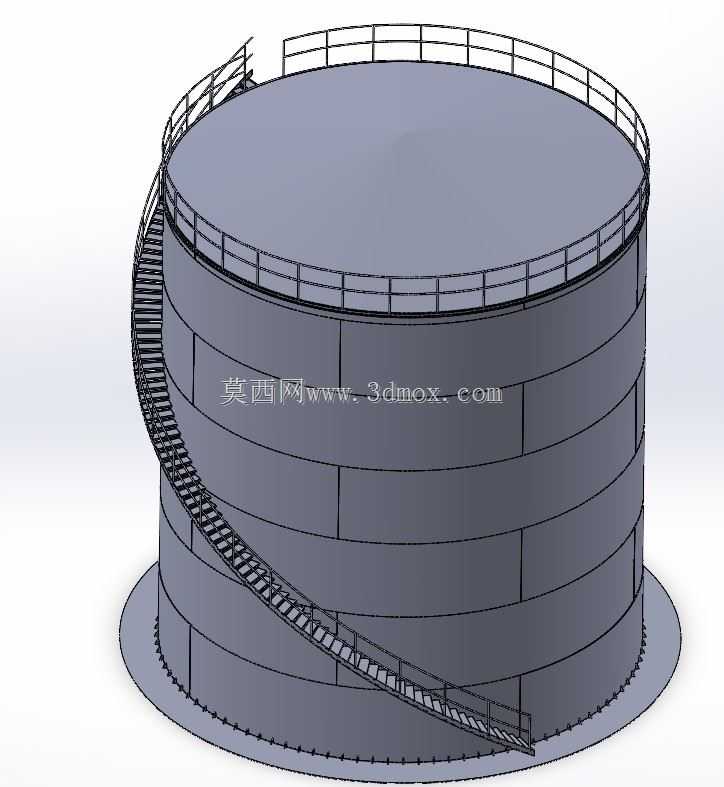

　　附属的盘梯结构是整个设计中兼顾实用性与安全性的核心部分，盘梯从罐底基础旁的地面起始位置，沿罐壁外侧呈螺旋状连续攀升至罐顶平台入口，梯段的踏步采用防滑花纹钢板制作，踏步高度、踏面宽度完全符合工业梯台的人机工程学要求，人员携带轻便检修工具上下时不会出现踏空、磕碰的问题。梯段外侧全程设置双道扶手栏杆，内侧与罐壁之间预留足够的安全间隙，避免人员上下时衣物、工具与罐壁突出的焊缝、附件发生勾挂。盘梯的支撑构件采用分段焊接的三角支架，每间隔一定距离就将支架与罐壁做可靠焊接连接，将梯段的竖向荷载、水平风荷载均匀传递到罐壁结构上，避免梯段出现长期晃动、连接焊缝疲劳开裂的问题。

　　从安装边界条件来看，这类千立方级储罐对安装场地的平整度、基础承载力有明确要求，安装前需要对场地做压实处理，浇筑环形钢筋混凝土基础，基础的水平度误差需要控制在规范允许范围内，避免罐体组焊后出现倾斜、壁板附加应力过大的问题。罐体整体安装完成后，需要按照标准要求做充水沉降试验，检查罐壁焊缝的密封性、基础的沉降均匀性，确认所有指标合格后才能投入正式使用。在日常运维场景中，盘梯的设置大幅降低了人员上下罐顶的作业难度，相比直爬梯结构，盘梯的攀爬疲劳度更低，应急疏散时的通行效率更高，尤其适合需要频繁登罐开展液位核对、附件维护的仓储场站使用。

　　在结构设计的细节处理上，罐壁底部的承托板边缘均匀布置了地脚连接孔位，可通过地脚螺栓与下方基础做临时固定，抵御施工阶段以及空罐状态下的强风载荷，避免罐体出现移位。罐顶护栏的立柱采用等间距布置，所有连接节点均采用连续焊接，不存在尖锐突出的焊瘤、毛刺，避免人员作业时被刮擦受伤。盘梯与罐顶平台的衔接位置做了平滑过渡处理，不存在高差突变，人员从梯段步入罐顶平台时不会出现绊倒风险。整个结构的所有外露构件均预留了防腐涂装的施工余量，后期可根据存储介质的特性、场站的腐蚀环境选择对应的防腐涂层体系，延长设备的整体服役年限。
