三千升立式油脂储存储罐结构设计

　　在食品加工、粮油分装、小型日化生产的车间物料暂存环节，这类立式常压储槽是衔接上游出料与下游分装工序的核心中转设备，本次呈现的3000L容量储槽，主要针对动植物油脂、液态糖料这类有一定粘度、无强腐蚀的常温液态物料存储需求设计，区别于承压化工储罐，它全程在常压工况下运行，所有结构设计都围绕减少物料残留、方便日常清理、稳定落地支撑三个核心工程需求展开。

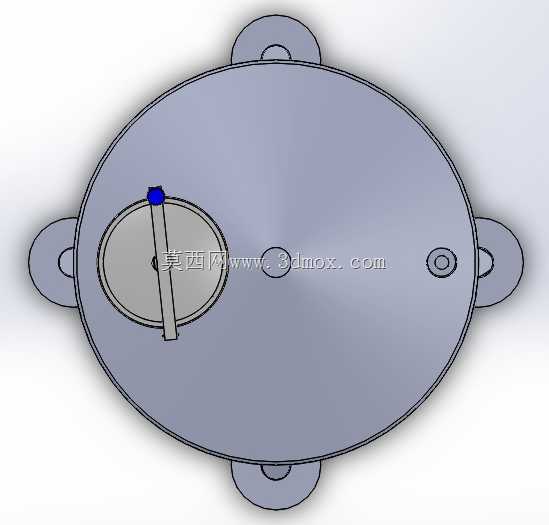

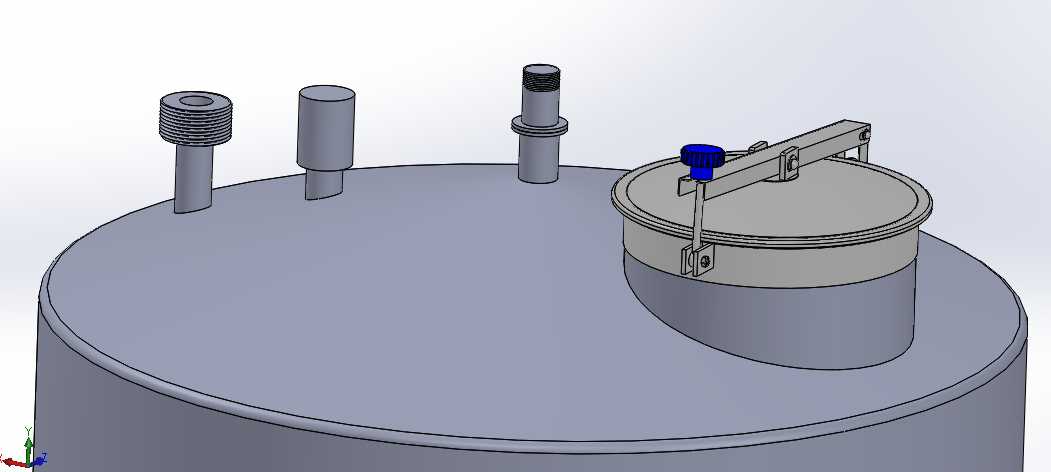

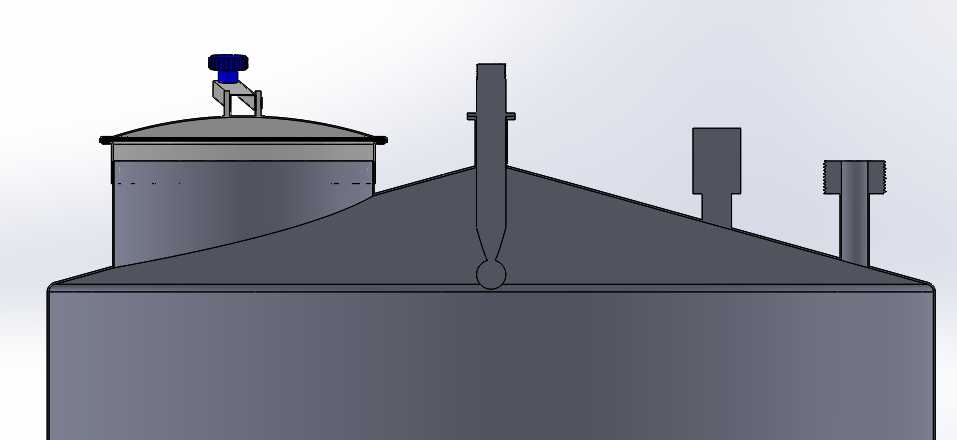

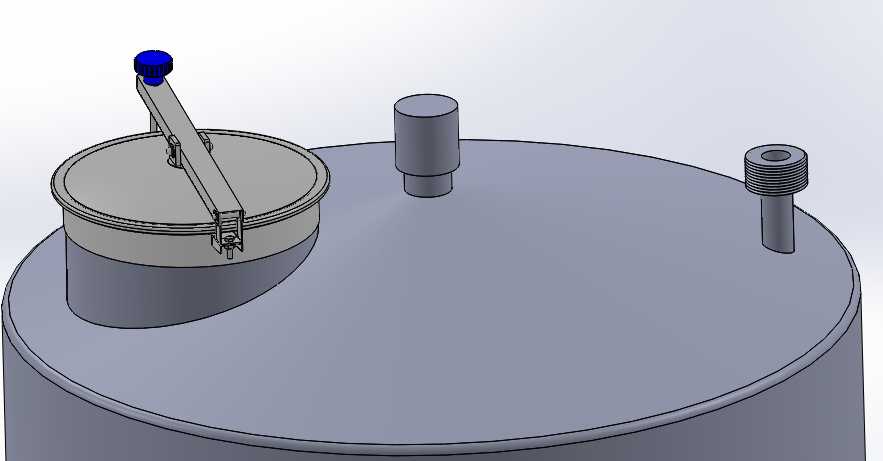

　　从整体结构来看，罐体采用直筒立式布局，主体为等直径圆柱筒体，底部做锥面收口设计，锥度设置参考了常用食用油脂的常温流动角，既保证停机时物料能完全靠自重流向底部出料口，不会在罐底形成积料死角，又不会因为锥度过大增加整体罐体的总高度，压缩车间竖向空间占用。筒体顶部采用平盖封板结构，封板上根据实际生产需求开设了多个功能接口：大口径的主进料口位于封板偏心位置，口径匹配车间常用的DN150输送管道，方便上游工序的来料管道对接，同时大口径设计也能在人工清罐时作为人员进出的检修口使用；主进料口旁依次设置了小口径的呼吸阀接口、液位计安装接口、备用助剂添加口，呼吸阀接口用来平衡罐内外气压，避免进料时罐内憋压、出料时罐内形成负压影响物料流速，液位计接口可直接投入式安装液位传感器，实时反馈罐内物料存量，助剂添加口则方便在存储过程中按需添加抗氧化剂、流动改良剂等少量辅料，不用打开主进料盖就能完成操作，减少物料与外界空气的接触时长，降低油脂氧化变质的概率。

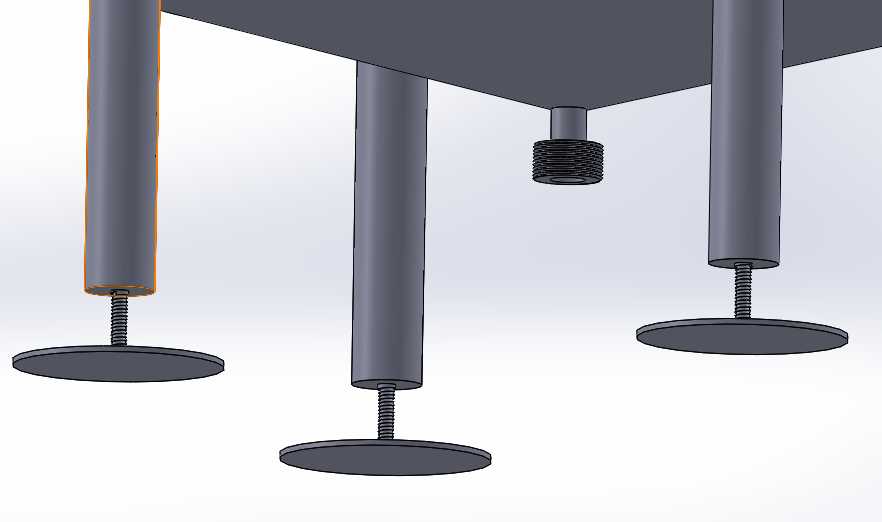

　　支撑结构采用三根均布的圆柱支腿，支腿与罐体下锥面的连接位置做了局部加强垫板，避免长期满载时支腿连接处的筒体壁面出现应力变形，支腿底部预留了地脚螺栓安装孔，可直接通过膨胀螺栓固定在车间硬化地面上，三根支腿的布局相比四支腿结构，对地面平整度的容错率更高，不会出现某根支腿悬空导致的罐体倾斜问题，同时支腿的高度设置预留了底部出料阀的安装空间，出料口距离地面的高度刚好匹配常用的物料周转桶高度，出料时不用额外架设接料平台，减少车间配套设施的投入。

　　设计过程中首先根据3000L的额定容积反推筒体直径与高度的比例，最终选定的筒体直径与直筒段高度比例接近1:1.2，这个比例下罐体整体重心偏低，满载时的抗侧翻稳定性更好，同时筒体直径不会过大，方便在车间内的通道转运，也不会因为筒体过高导致进料时物料落差太大产生大量气泡，影响后续分装的计量精度。筒体壁厚的选择参考常压薄壁容器的设计规范，选用常用的食品级不锈钢板材厚度，既满足满载时的结构强度要求，不会因为物料静压出现筒体鼓胀变形，又不会因为壁厚过大增加不必要的材料成本，筒体所有焊接位置都做了内侧圆弧打磨处理，焊缝位置不留直角死角，避免物料残留滋生微生物，符合食品接触类设备的卫生要求。

　　顶部封板与筒体采用快开式法兰连接，法兰之间加装食品级密封胶垫，需要彻底清罐时可以快速拆开顶盖进入内部清理，日常生产时法兰锁紧结构能保证密封性能，不会有外界灰尘、蚊虫进入罐内污染物料。封板上的各个接口都做了内翻边处理，避免接口位置的冷凝水顺着罐壁外侧流到地面，同时所有接口的口径都选用行业通用的标准管径，后期更换阀门、安装仪表时不用额外做变径接头，减少现场安装的工作量。

　　在安装边界方面，罐体整体的最大外径为筒体直径加上支腿外伸的宽度，安装时只需要在地面预留直径略大于支腿分布圆的硬化区域即可，不需要做额外的设备基础，地面承载能力满足满载总重量的要求即可，罐体顶部距离车间顶面的预留高度只需要满足进料管道的安装转弯半径即可，不需要额外预留太大的竖向空间。设备就位后需要先调整支腿的水平度，保证罐体垂直度偏差不超过千分之一，避免长期使用后因为罐体倾斜导致物料流向偏移，在锥底一侧积料。日常使用时需要定期检查呼吸阀的通畅性，避免呼吸阀堵塞导致罐体变形，每次清空物料后可以通过顶部的清洗口接入清洗球，对罐内壁进行全方位冲洗，冲洗废水从底部出料口完全排出，不会在罐内残留积水。

　　这类储槽相比卧式储罐，占地面积更小，相同容积下立式布局的占地仅为卧式储罐的三分之一左右，非常适合车间面积紧张的中小型生产企业使用，同时立式结构的物料自重出料效率更高，不需要额外加装罐底出料泵就能完成大部分工况下的出料作业，减少设备投入和后期的运维成本。设计时也预留了后续升级的空间，如果后期需要对罐内物料进行保温，只需要在筒体外壁加装保温层和外包板即可，不需要改动主体结构；如果需要增加搅拌功能，也可以在顶部封板的预留位置加装搅拌装置，满足物料混合、防沉淀的使用需求。
