双坡排水钢结构厂房承重框架设计

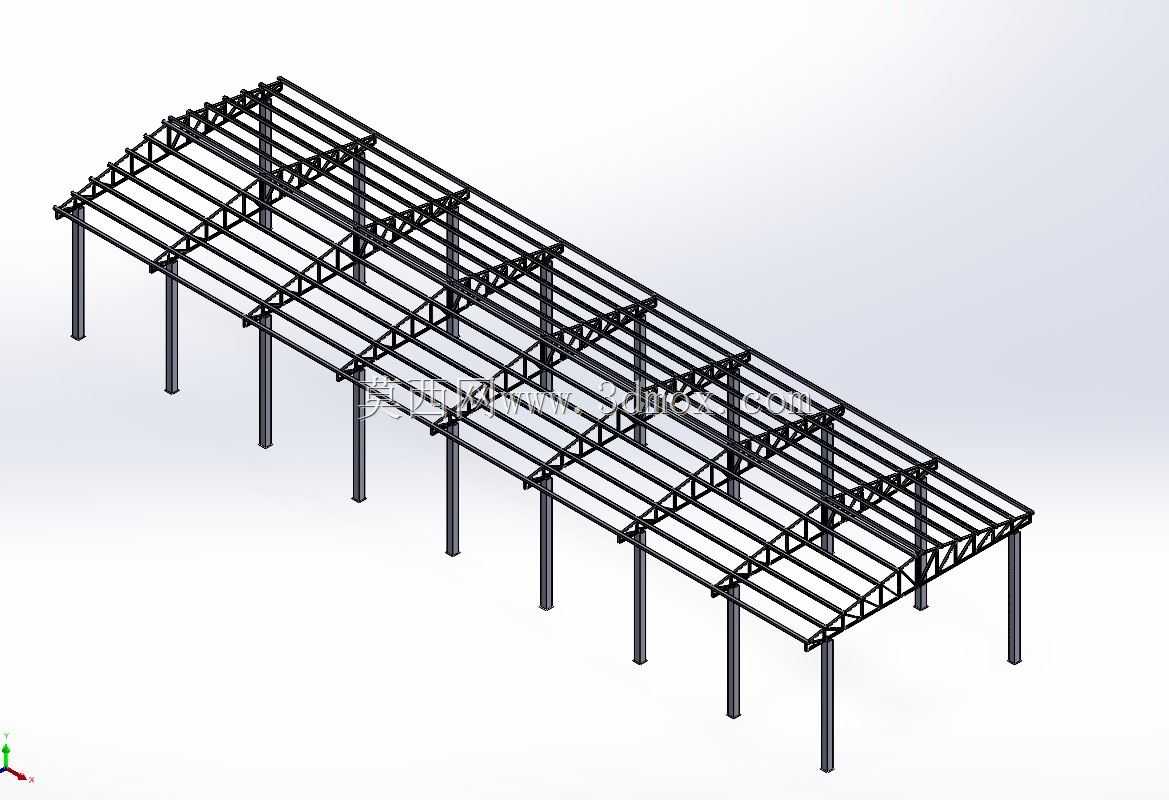

　　这套钢结构承重框架主要面向中小型工业生产仓储类厂房搭建场景，适配需要大跨度无遮挡内部作业空间的加工车间、原料周转堆场、成品暂存库区等使用需求，整体采用双坡屋面排水构型，配套集成檐沟与独立基础承台的连接接口，可直接对接后续屋面围护、墙面围护的安装工序，无需额外对主框架做二次开孔改制。从结构受力逻辑来看，整体框架采用等距排布的门式刚架作为主承重单元，单榀刚架的立柱与屋面梁采用刚性节点连接，相邻刚架之间通过纵向系杆、屋面水平支撑、柱间支撑形成空间稳定体系，可有效承受屋面恒载、屋面活载、常规地区风荷载与雪荷载作用，避免单榀刚架出现平面外失稳的问题。设计阶段优先考虑了现场加工与安装的便捷性，所有构件的连接节点均采用高强螺栓铰接或刚接形式，未设置需要现场施焊的连接点位，构件分段长度控制在常规货运车辆的运输尺寸边界内，单根构件重量适配现场常用的8吨汽车吊吊装作业要求，无需调用大吨位起重设备即可完成整体框架的拼装作业。屋面梁的坡度设置匹配常规压型金属屋面板的排水要求，檐口位置预留的檐沟安装支座可直接固定成品金属檐沟，檐沟的排水坡度与落水管接口位置在框架设计阶段已做同步预留，无需后续在钢梁上焊接附加支座破坏防腐涂层。

　　立柱底部的连接端板尺寸匹配独立基础的预埋螺栓定位，安装时只需将立柱端板与预埋螺栓对齐紧固即可完成初步定位，配合柱间可调节的斜撑杆件可快速完成整体框架的垂直度与轴线位置校正，大幅缩短现场安装的工期。从安装边界尺寸来看，整体框架的跨度适配中小规模厂房的常用跨度区间，柱距采用标准化模数设置，可根据实际场地的长度需求灵活增减刚架榀数，拓展厂房的整体建筑面积，无需对单榀刚架的结构做重新计算调整。框架所有钢构件的截面选型均经过受力验算，在满足承重要求的前提下尽可能控制构件自重，降低基础的荷载承受要求，减少土建阶段的基础施工成本。

　　屋面檩条与墙面檩条的连接点位在主刚架加工阶段已完成精准开孔，檩条安装时只需通过配套连接件与预留孔位固定即可，无需现场量测划线开孔，保证檩条排布的直线度与安装精度，为后续屋面板、墙面板的安装提供平整的支撑基面。针对厂房内部可能设置的悬挂荷载，比如轻型起重设备、通风管道、照明管线等，屋面梁与立柱上预留了标准化的连接孔位，可直接安装配套的悬挂支座，避免后期随意在构件上焊接附加件造成结构应力集中，破坏原有防腐层。整体框架的防腐处理采用常规的抛丸除锈后喷涂防锈底漆加面漆的工艺，适配多数非强腐蚀环境下的工业厂区使用需求，若用于沿海高盐雾或化工类腐蚀环境，只需调整构件的防腐涂层体系即可，无需改动主体结构构型。

　　在实际项目应用中，这类钢结构框架相比传统混凝土结构厂房，施工周期可缩短60%以上，构件可全部在工厂预制完成，现场仅需螺栓拼装作业，受天气因素影响更小，且后期若需要厂房改扩建或搬迁，主体构件可全部拆卸重复利用，大幅降低项目的长期投入成本。框架的节点设计充分考虑了安装误差的调节余量，端板连接位置设置了长圆孔调节区间，可抵消基础施工、构件加工产生的微小尺寸偏差，降低现场安装的难度，无需对构件做二次切割修整即可完成拼装。屋面水平支撑的布置采用交叉张紧圆钢结构，可有效传递屋面水平方向的荷载，将风荷载、地震作用产生的水平力有序传递到柱间支撑再传导至基础，保证整体结构的空间刚度，避免出现局部晃动或变形过大的问题。柱间支撑分上下两段设置，在不影响厂房内部通道通行与设备布置的前提下，最大化提升结构的纵向抗侧刚度，满足结构抗震与抗风的设计要求。
