矿用带式输送机传动滚筒结构设计

项目分类:输送机 发布时间:2022-03-03 ID:568956
  • 矿用带式输送机传动滚筒结构设计

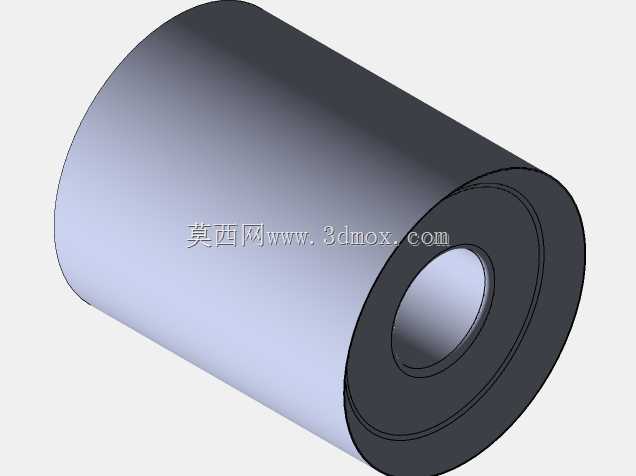

  在散料输送尤其是矿山矿物输送场景中,传动滚筒作为带式输送机的核心传力部件,直接决定整条输送线的负载能力与运行稳定性,不同于普通轻型输送线使用的小直径滚筒,矿用输送场景下的滚筒需要承受持续的重载、矿物颗粒的磨损以及户外工况下的温湿度变化,因此结构设计上需要兼顾刚性、耐磨性与安装适配性。这个滚筒采用整体式筒壳焊接结构,筒体外壁为光滑圆柱面,没有额外的包胶开槽结构,适配干料输送场景下的平皮带传动需求,中心轴孔为通孔设计,既可以穿装通轴实现两端轴承座支撑,也可以根据安装需求配置胀套连接结构,避免键连接带来的应力集中问题。从结构细节来看,滚筒两端的辐板采用厚钢板与筒体内壁满焊连接,辐板与中心轴套的连接位置做了圆弧过渡处理,

  能够有效分散传动过程中扭矩传递带来的应力,避免长期交变载荷下出现焊缝开裂的问题,筒体外壁的加工精度控制在IT7级,圆柱度误差不超过0.2mm,保证皮带运行过程中不会出现跑偏、打滑的问题,减少皮带的非正常磨损。在实际选型应用中,这类滚筒通常安装在输送机的头部驱动位置,配合减速电机输出的扭矩,通过滚筒与皮带之间的摩擦力带动整条皮带循环运行,输送矿石、煤炭等散状物料,安装时需要保证滚筒轴线与输送机机架的纵向中心线垂直,垂直度偏差控制在千分之二以内,否则极易出现皮带跑偏撒料的问题。设计过程中需要重点核算筒壳的壁厚与辐板厚度,根据输送线的带宽、带速、额定输送量计算所需的传动扭矩,再结合许用接触应力确定滚筒的最小直径,

  避免直径过小导致皮带弯曲应力过大,缩短皮带使用寿命。这个模型的安装边界尺寸适配带宽800mm的中型矿用输送机,滚筒总长度略大于带宽,两端预留出轴承座的安装位置,中心轴孔的直径适配标准直径的传动轴,不需要额外做定制化轴加工,能够直接匹配市面上通用的输送机轴承座与锁紧装置,降低现场安装的适配成本。不同于改向滚筒只承受皮带的张紧力,传动滚筒需要同时传递扭矩与承受皮带的张紧载荷,因此在三维建模过程中,需要对焊缝位置、轴套与辐板的连接位置做有限元应力校核,确保在1.5倍额定载荷下不会出现塑性变形,筒体外壁不需要做额外的防滑处理时,适合输送干燥、颗粒度适中的矿物,如果是潮湿泥泞的物料,可以在筒壁表面加装菱形橡胶层增大摩擦系数,

  但这个基础模型已经预留了包胶层的安装厚度空间,后续改型时不需要调整筒体的核心安装尺寸。在现场维护场景中,这类整体式焊接滚筒的维护成本更低,没有分体式滚筒的连接螺栓松动问题,只需要定期检查两端轴承的润滑状态与筒壁的磨损情况即可,当筒壁磨损量达到原壁厚的30%时就需要更换,避免筒体变形导致皮带运行失稳。建模过程中严格遵循输送机滚筒的行业设计规范,所有安装尺寸都符合通用互换性要求,结构上没有冗余的设计特征,既可以直接用于生产出图,也可以作为不同带宽、不同载荷滚筒改型设计的基础模型,调整筒长、直径与壁厚参数就能快速衍生出适配不同输送线的传动滚筒模型,大幅缩短同系列产品的设计周期。
