发电机组柴油供给储油集成装置

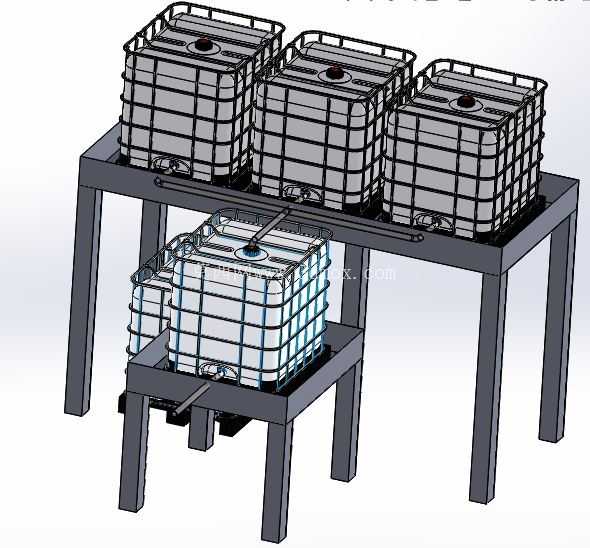

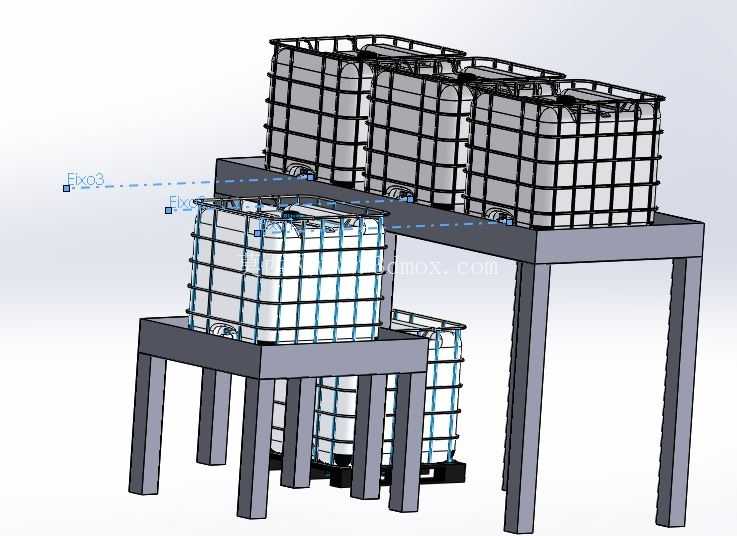

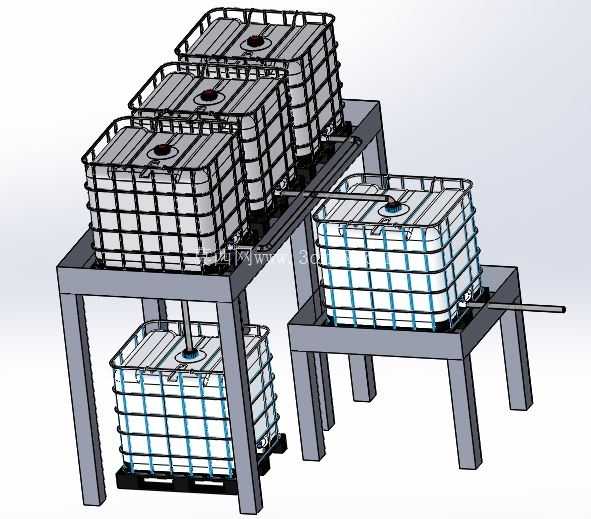

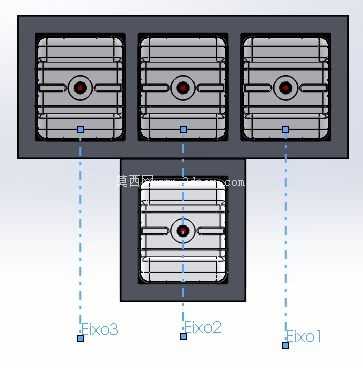

　　整套装置采用分层立体布置思路，上层支架平台并排设置三个IBC标准吨桶作为主储油单元，下层支架单独设置一个同规格储油桶作为日用供油单元，这种上下分层的结构并非随意排布，而是利用重力落差实现主储油桶向日用油桶的无动力补油，省去了额外的补油泵配置，既降低了设备成本，也减少了动力部件带来的故障点，同时立体布置的方式相比平面排布四个储油桶，能节省近40%的占地面积，对于场地空间紧张的机房、野外临时电站来说，空间利用率的提升十分明显。在备用电源保障场景中，多台柴油发电机组并列运行时的燃油持续供给，一直是现场运维中容易被忽略却直接影响供电可靠性的核心环节，尤其是在数据中心、野外施工营地、应急保障基站这类不允许供电中断的场景，单靠机组自带的小容量日用油箱，根本无法满足长周期连续运行的补油需求，且人工频繁补油不仅效率低下，还容易在补油过程中引入杂质、造成燃油洒落引发安全隐患，这套集成式柴油供给储油装置，正是针对这类场景的实际痛点完成的结构设计。

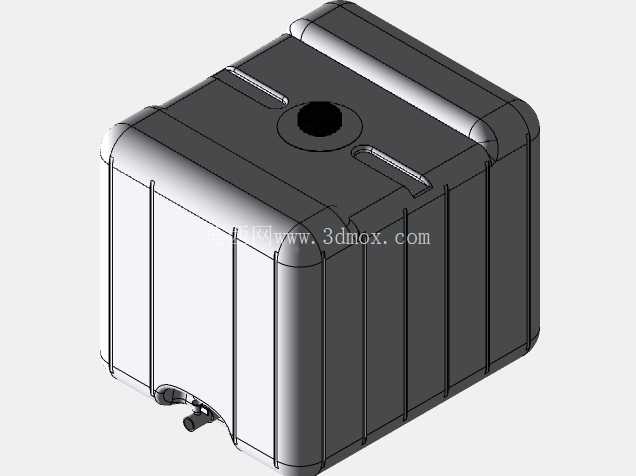

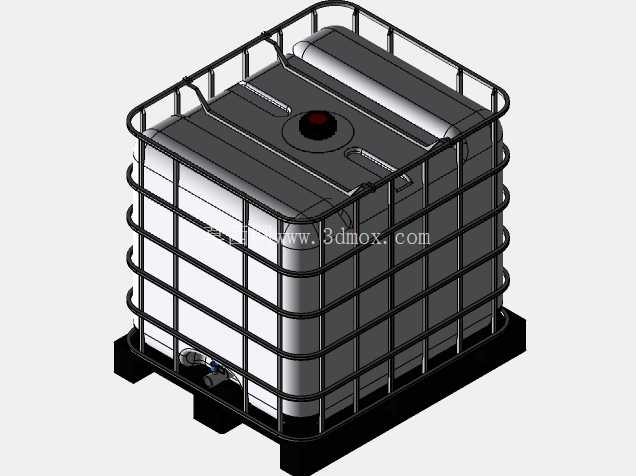

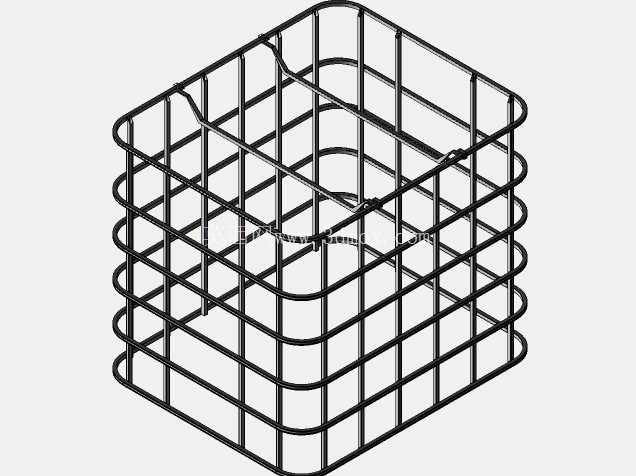

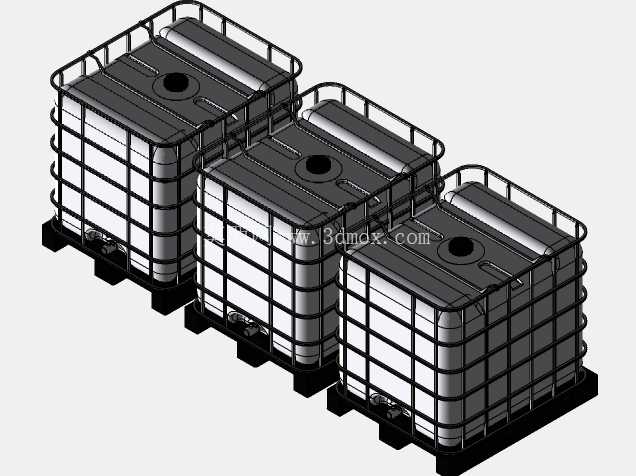

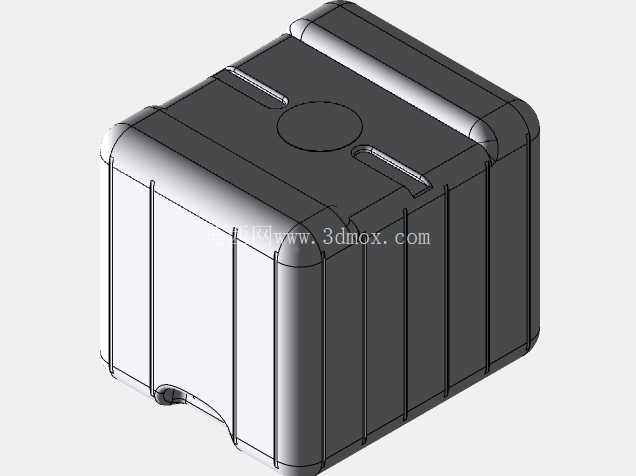

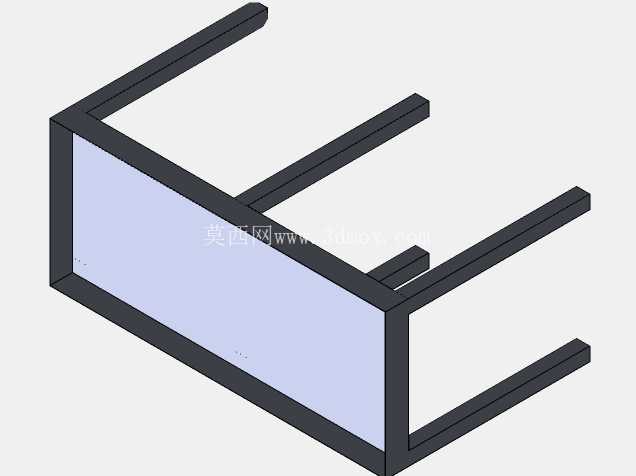

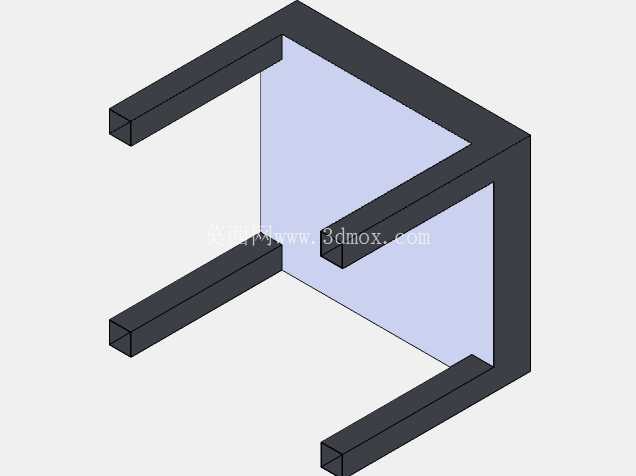

　　从结构细节来看，储油桶选用的是工业领域通用的IBC集装桶，外围自带的金属防护框架可以在运输、安装过程中保护内部塑料罐体不受磕碰，桶顶设置的带密封盖注油口，既可以满足快速注油需求，也能在日常存放时隔绝外界灰尘、水汽进入燃油，避免燃油变质堵塞油路。支撑储油桶的支架采用矩形钢管焊接成型，所有承重立柱与横梁的连接位置都做了三角加强筋处理，上层支架的横梁间距经过精准计算，刚好匹配IBC桶底部的支撑筋位置，避免桶体局部受力不均出现变形，支架的支脚底部预留了地脚螺栓安装孔，可以直接固定在混凝土基础上，即使在户外有风载或者设备运行振动的情况下，也不会出现支架移位、倾覆的问题。

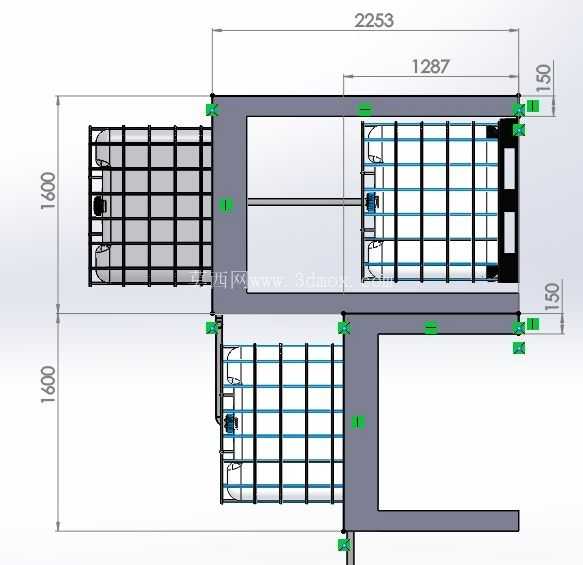

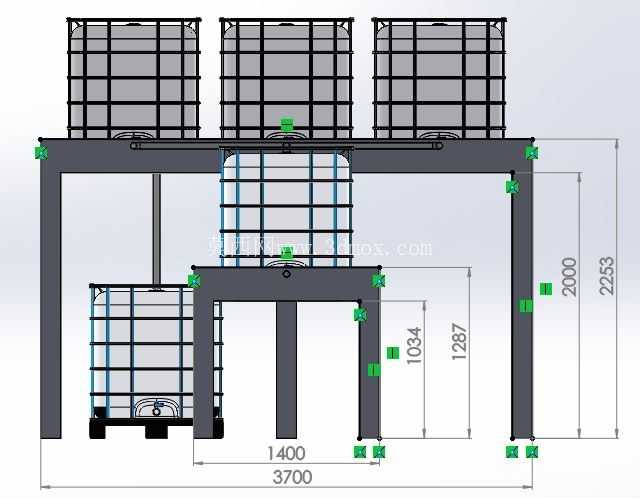

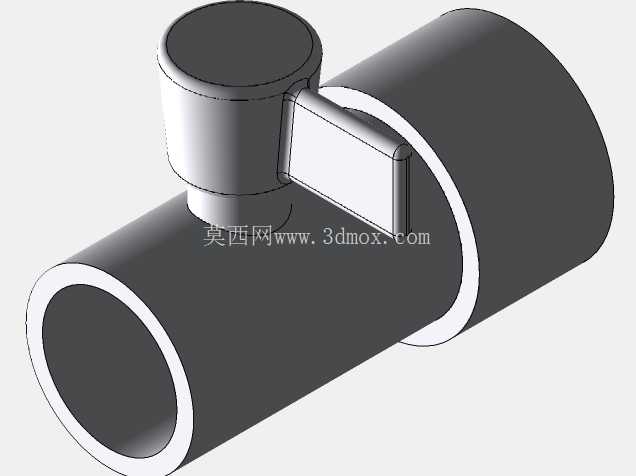

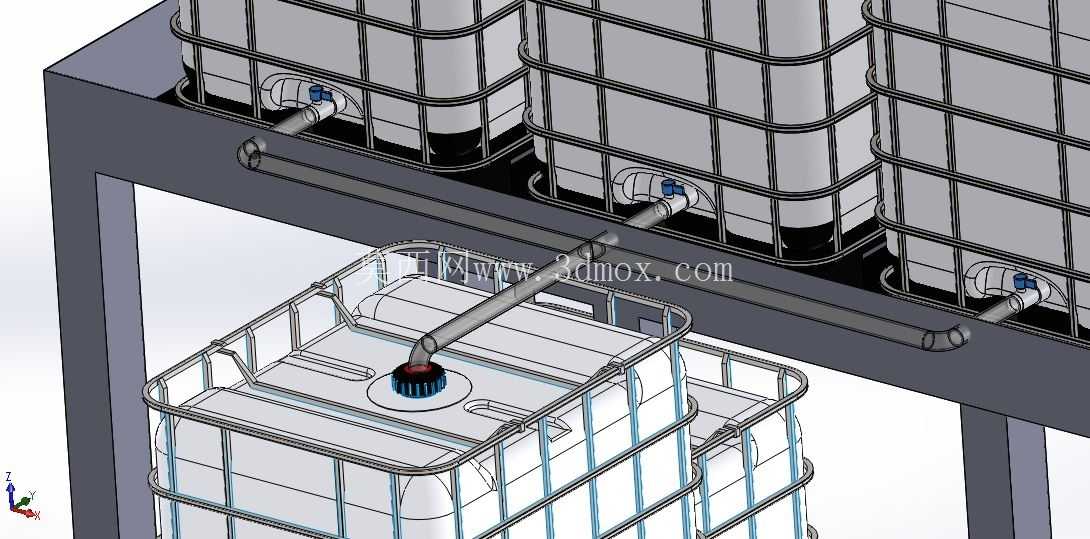

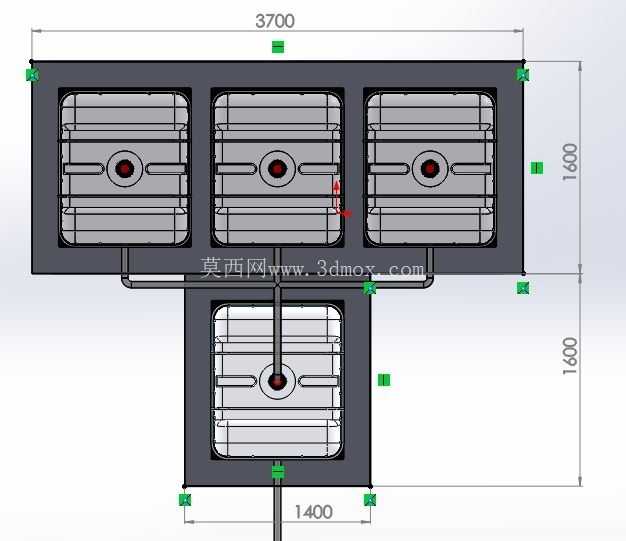

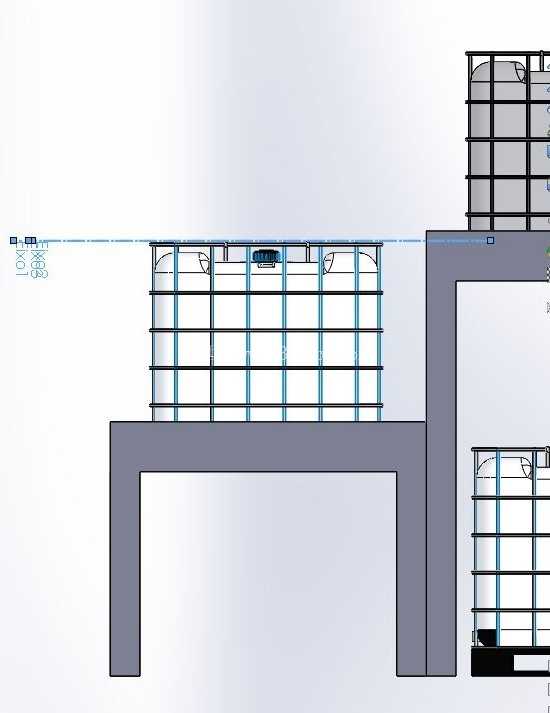

　　装置的管路设计核心围绕避免油箱内进入空气导致供油中断展开，主储油桶的出油口设置在桶体侧壁下部，距离桶底预留10cm的沉淀高度，避免沉积在桶底的水分、杂质进入供油管路，出油口通过连通管路接入下层日用油箱的上部，管路中间设置透明观察段，可以直观看到燃油流动状态，当日用油箱内的油位下降到设定高度时，上层储油桶的燃油会在重力作用下自动补入，始终保持日用油箱的油位稳定，不会因为油位过低吸入空气造成发电机组燃油系统气阻，这也是这套装置最核心的功能设计点——很多现场供油故障都是因为油箱吸空进入空气，导致机组需要反复排气才能重启，在应急供电场景下这类故障造成的供电中断损失极大。从安装边界来看，整套装置组装完成后的总高度控制在2.2米以内，上层平台的高度为1.5米，刚好匹配日常注油操作的人体工程学高度，操作人员站在地面就可以完成上层桶的注油、油位检查操作，不需要额外登高作业；下层日用油箱的出油口距离地面高度为0.4米，出油口预留了标准法兰接口，可以直接对接发电机组的燃油进油管路，不需要额外做管路变径调整。支架的整体长宽尺寸根据四个IBC桶的排布尺寸设计，长度方向为3.6米，宽度方向为1.4米，安装时只需要在对应位置预留出0.5米的操作维护空间即可，不需要额外占用过多场地。

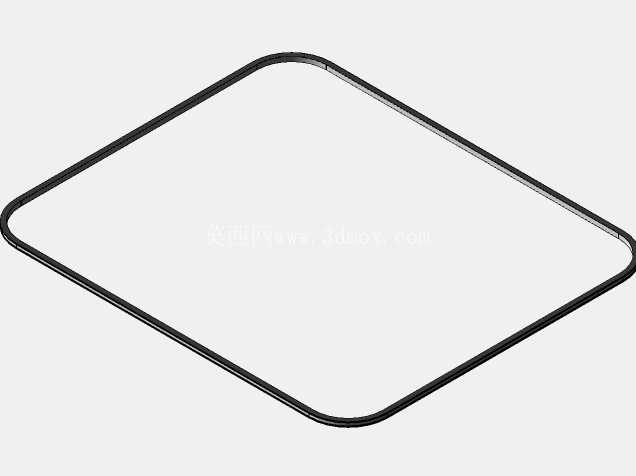

　　在细节处理上，所有与燃油接触的管路部件都选用耐柴油腐蚀的材质，支架表面做了喷塑防锈处理，可以适应户外高湿、多粉尘的使用环境，桶体与支架接触的位置都加装了橡胶减震垫，既可以避免桶体与金属支架硬接触磨损，也能缓冲发电机组运行时传递过来的振动，减少桶体连接处的管路疲劳损伤。这套装置的结构没有复杂的电控部件，所有功能都通过机械结构与重力原理实现，后期维护只需要定期清理桶底沉淀的杂质、检查管路密封情况即可，运维难度极低，非常适合作为固定电站、临时应急电站的配套燃油存储供给单元使用，相比传统的地下储油罐，这套集成装置不需要做复杂的防渗土建工程，安装周期短，搬迁转移也十分方便，可以跟着临时电站的点位快速转场复用。
