多规格ASME标准45度90度管道弯头

　　在石油化工、市政给排水、暖通空调、船舶动力等涉及流体输送的工程场景中，管道弯头是改变管路走向的核心承压配件，其结构合理性直接决定整个管线的运行稳定性与服役寿命。本次设计的弯头产品严格遵循ASME B16.9管件尺寸标准，覆盖90度长半径、90度短半径、45度三类常用转角规格，可适配不同公称通径的碳钢、不锈钢工业管道，满足不同安装空间、介质流速、压力等级的管路布设需求。

　　从实际工程选型逻辑来看，长半径90度弯头的弯曲半径为管道公称通径的1.5倍，介质流经时的局部阻力系数更小，适用于泵出口、长距离输送干线等对压损控制要求较高的管段，能够减少介质湍流带来的管道振动与冲蚀磨损；短半径90度弯头弯曲半径等于管道公称通径，结构更紧凑，多用于设备周边、管廊夹层等安装空间受限的区域，在保证转角功能的前提下尽可能压缩管路占用空间；45度弯头则主要用于管线缓转向、支管接驳、坡度调整等场景，相比90度弯头介质流向改变更平缓，在重力流排水、粉体气力输送管线中应用广泛，可有效避免介质淤积、堵管问题。

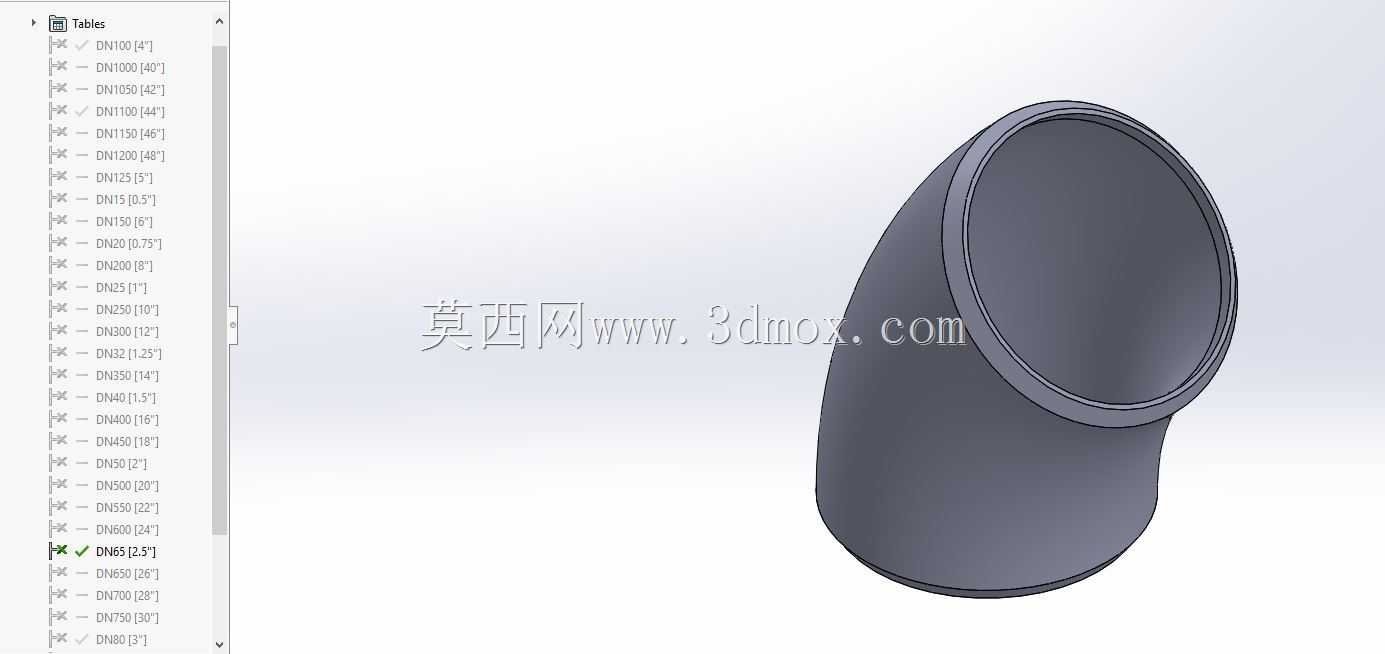

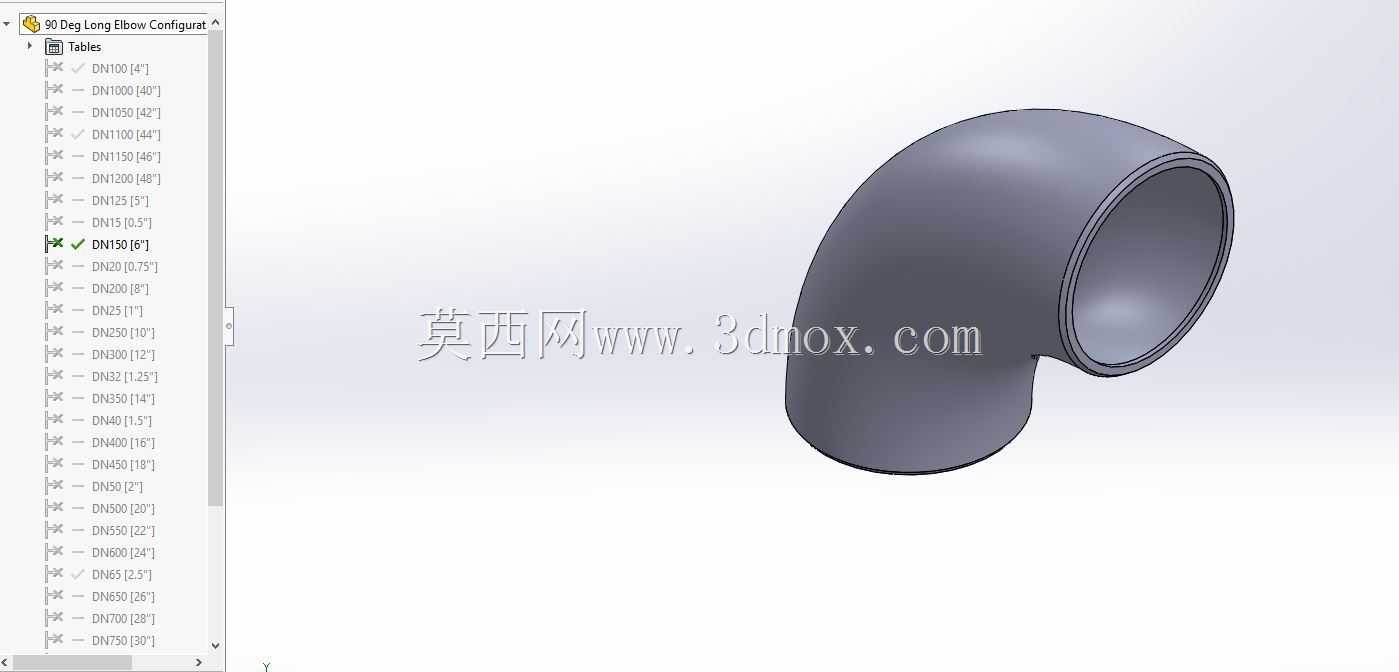

　　在三维建模过程中，首先以ASME B16.9标准规定的各通径弯头端面外径、壁厚、中心距、弯曲半径参数为基准，先绘制弯头的中心轨迹线，再根据不同规格的截面尺寸做扫掠成型，同时对两端焊接坡口做标准化处理：坡口角度、钝边尺寸完全匹配现场管道焊接工艺要求，无需二次加工即可直接对接同规格管道，减少现场施工的修整工作量。建模时特意保留了不同规格的配置参数，设计人员可直接通过配置切换对应通径、角度的弯头模型，快速完成管路装配，无需重复建模，大幅提升管路系统三维设计的效率。

　　从安装边界来看，所有规格弯头的端面连接尺寸均与同压力等级的无缝钢管、对焊法兰尺寸匹配，安装时只需保证两端管道与弯头端面同轴，对齐坡口后即可完成焊接固定。不同角度弯头的安装预留空间存在明确差异：长半径90度弯头需要沿两个垂直管路方向预留1.5倍通径的弯曲空间，短半径90度弯头的预留空间可缩减至1倍通径，45度弯头则需根据转角方向预留对应中心距的安装位置，设计人员在做管路排布时可直接调用模型核对安装间隙，避免出现管线碰撞、安装空间不足的问题。

　　从功能特性来看，该系列弯头为等径对焊式结构，内壁光滑无凸起，介质流经时不会产生明显的滞流区，对于输送含固体颗粒的浆料、腐蚀性流体的管线，可有效减少局部冲蚀与介质残留，延长管线整体维护周期。弯头的壁厚参数匹配常规工业管道的压力等级要求，可承受对应管路的工作压力，在常温工况下的结构强度完全满足工业管路设计规范要求，无需额外做加强处理。建模过程中对弯头的外圆弧、内圆弧过渡面做了连续曲率处理，避免应力集中，在承受管路热胀冷缩带来的位移应力时，应力分布更均匀，降低焊缝开裂、管件变形的风险。

　　在实际工程应用中，这类标准弯头的通用性极强，不管是新建工业厂区的工艺管线布设，还是老旧管线的改造维修，都可以直接选用对应规格的产品，无需单独定制加工，能够有效缩短项目施工周期，降低管路配件的采购与库存成本。三维模型的参数化配置设计，也方便设计人员在做方案调整时快速替换不同规格的弯头，实时核对管路走向与安装空间，减少二维设计中容易出现的尺寸错漏、碰撞干涉问题，提升整个管路系统设计的准确性。
