350立方方形拼装式储水罐体结构设计

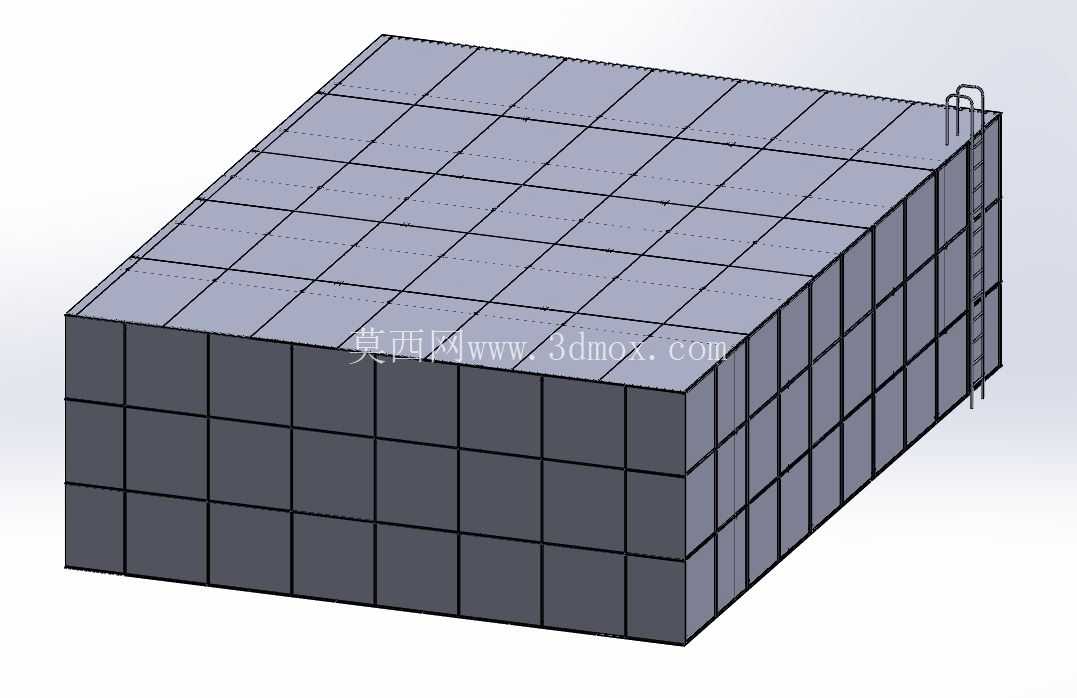

　　这款方形大容量储水罐体，主要面向大型厂区生产供水储备、市政应急供水调蓄、规模化农业灌溉储水、工业园区消防水储备等场景设计，相比同容积的立式圆柱储罐，方形结构能最大化利用场地边角空间，在有限的占地范围内实现更高的容积利用率，尤其适合场地规整、对空间利用率要求较高的安装场景。从结构设计逻辑来看，整体采用模块化钣金拼装思路，罐体侧壁与顶面均拆分为标准化矩形钣金单元，每个单元通过螺栓拼接配合密封胶条实现密封，这种设计一方面解决了大容积罐体整体加工运输难度大的问题，拆分后的单元件尺寸符合常规货运车辆的装载边界，现场无需大型起重设备即可完成组装，后期如果出现局部板材腐蚀或磕碰损坏，也可以单独更换对应单元模块，无需整体替换罐体，大幅降低全生命周期的维护成本。

　　侧壁采用三层加强结构设计，最外层为承压钣金面板，中间设置纵横交错的加强筋格，内侧做防腐防锈涂层处理，能够承受350立方米满水状态下的侧向静压力，避免长期储水出现侧壁鼓胀变形的问题；顶面同样采用分块拼装结构，预留了检修人孔与爬梯安装位，侧面外置的直爬梯做了防滑踏步设计，方便运维人员登顶检查罐体密封情况、清理内部沉积杂质。设计过程中首先根据额定储水容积反推罐体的长宽高尺寸，在保证总容积达标的前提下，将外形尺寸控制在常规工业场地的安装边界内，避开场地内的管线、桥架等障碍物，同时预留出至少800mm的环形检修通道，满足后期运维的操作空间需求。

　　罐体底部设计有一体化的安装底座框架，框架上预留了地脚螺栓固定孔，安装时需要先做平整的混凝土硬化基础，保证基础平面度误差控制在2mm以内，避免罐体拼装后出现局部应力集中导致焊缝或拼接缝渗漏。进水口、出水口、溢流口、排污口的接口位置都做了标准化法兰设计，可直接对接现场的给排水管线，无需额外做转接件。考虑到储水场景的防冻需求，在北方寒冷地区使用时，可在外侧钣金单元与内侧防腐层之间加装保温层模块，无需额外搭建外部保温结构，适配不同地域的使用需求。不同于焊接式整体储罐，这款拼装式罐体的所有钣金单元都做了统一的折弯公差控制，相邻单元的拼接孔位同轴度误差控制在0.5mm以内，现场组装时无需配钻打孔，按照装配编号即可快速拼接，大幅缩短现场安装周期。

　　顶面的分块面板做了轻微的坡度设计，坡度控制在3度左右，能够避免顶部积水，减少雨水长期积留对顶面板材的腐蚀。爬梯与罐体侧壁的连接采用可拆卸式抱箍结构，不需要在罐体侧壁额外焊接固定件，避免焊接位置破坏防腐层出现锈蚀隐患。在结构强度校核阶段，针对满水状态下的侧壁受力、顶部人员检修的动载荷、极端大风天气下的抗倾覆能力都做了仿真验证，保证在常规使用场景下结构强度留有足够的安全余量，不会出现变形、渗漏、倾覆等问题。这种模块化拼装的方形储罐，相比传统混凝土储水池，施工周期更短，后期迁移也更方便，如果厂区布局调整，可将罐体拆解后运输到新场地重新组装，不会产生建筑垃圾，适配性更强。
