极简镂空轻量化连接夹具结构设计

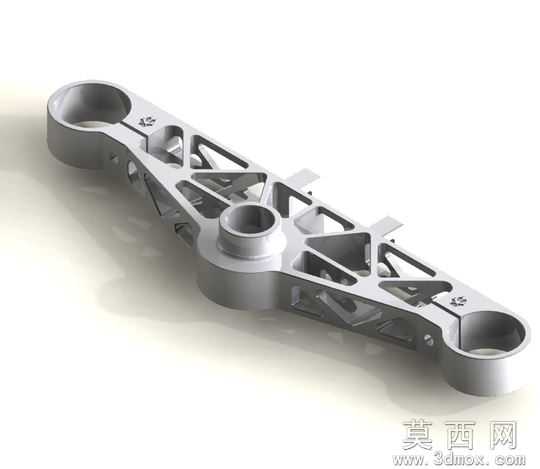

本作品采用极简主义设计思路完成三维建模，整体为长条形对称式连接夹具结构，建模阶段优先考量结构力学性能与减重需求的平衡，通过参数化建模方式反复迭代桁架式镂空布局，在保证整体结构刚性的前提下将成品质量控制在429克，实现了较高的材料利用率。模型主体两端设置同轴环形安装孔位，中部凸起圆柱定位座作为核心受力支点，沿主体长度方向排布的三角形镂空筋格遵循传力路径设计，既规避了实心结构的冗余重量，又通过连续的筋条传导分散工作载荷，避免应力集中导致的结构失效。材质设定为哑光银灰色金属质感，渲染阶段采用柔和的侧上方主光源搭配环境补光，清晰呈现金属表面细腻的磨砂质感与镂空结构的立体层次，边缘处做微小倒角处理，既消除了锐边的安全隐患，也让光影过渡更加自然流畅。结构设计上充分考虑实际装夹使用场景，两端孔位可适配标准紧固件完成快速安装定位，中部定位座可与配套部件形成精准配合，镂空区域同时兼顾了使用过程中的散热与排屑需求，整体无多余装饰性结构，所有造型特征均服务于功能实现，在满足装夹连接强度要求的同时，大幅降低了整体自重，适合对载荷与重量有双重要求的机械装配场景使用。建模过程中对每一处筋格的壁厚、转角半径都做了参数化约束，可根据实际使用的载荷需求快速调整结构参数，适配不同的工况要求，整体结构一体性强，适合采用一体化加工或增材制造方式完成生产，减少后续装配工序带来的累积误差。
