极简镂空轻量化连接夹具结构设计

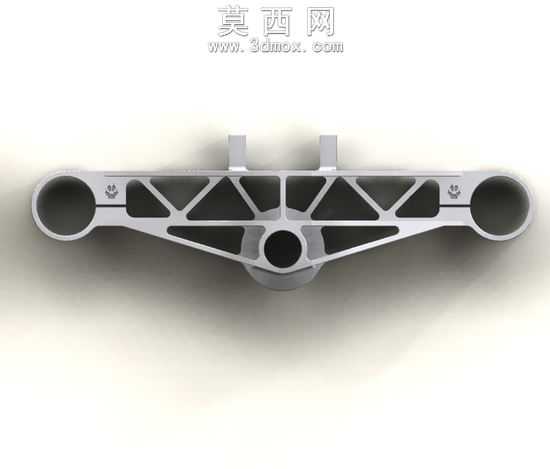

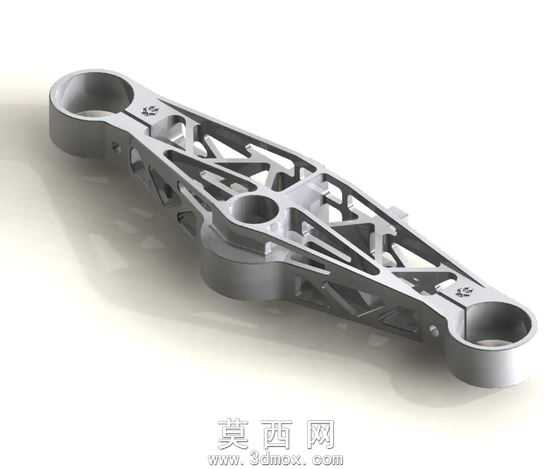

该作品采用三维建模软件完成全参数化结构设计，在建模阶段遵循极简主义设计逻辑，以极致减重为核心目标开展结构迭代，最终实现单构件重量控制在472克的严格指标。建模过程中首先确定两端连接孔位的基准位置，明确三个安装孔的同轴度、位置度公差要求，保证构件的装配适配性，随后以两端安装位为受力支点，开展传力路径的拓扑优化分析，将非受力区域的材料全部去除，形成交错的桁架式镂空筋条结构。筋条的走向完全贴合主传力路径，每一处镂空区域的边界都做了顺滑的圆角过渡处理，避免应力集中问题，在保证整体结构刚度、强度满足使用要求的前提下，最大化去除冗余材料，实现极致的轻量化效果。材质设定上选用高强度铝合金作为模拟材质，渲染阶段采用金属哑光材质参数，调整环境光遮蔽、反射折射参数，真实还原金属构件的表面质感，通过柔和的影棚级布光，清晰展现镂空结构的内部层次与筋条的交错关系，突出结构的精巧设计感。结构设计上，构件整体为长条形对称布局，两端设置大尺寸环形安装孔，中部设置定位安装孔位，孔位周边做了加厚凸台处理，保证安装位置的局部强度，避免装配受力时出现变形；镂空筋条采用等强度变截面设计，受力较大的区域筋条宽度更大，受力较小的区域筋条宽度收窄，在重量与强度之间找到最优平衡。设计过程中先后迭代了四种结构方案，本次呈现的是约束最严格、减重效果最极致的一版方案，在满足所有力学性能要求、装配精度要求的前提下，将材料利用率提升到最高水平，这种拓扑优化的镂空结构设计思路，可广泛应用于对重量有严格要求的工装夹具、连接构件设计场景，为同类轻量化机械零件的设计提供了可参考的优化方向。
