极简轻量化镂空连接夹持工装结构

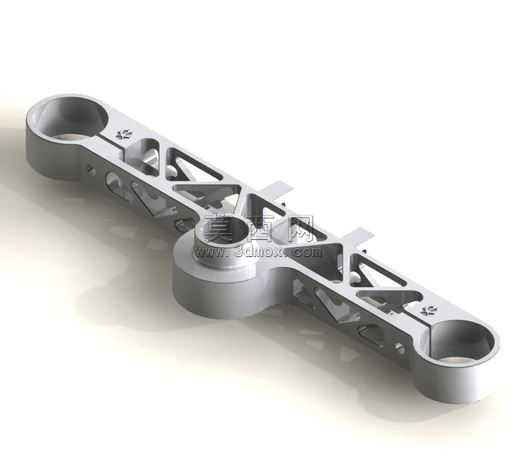

该作品采用极简主义设计思路完成三维建模，整体为长条形对称式夹持连接结构，建模阶段以极致减重为核心目标，在保证结构刚性与使用强度的前提下，尽可能去除非受力区域的冗余材料，最终成品质量仅为418克，是同系列四款设计中重量最轻的方案。建模过程中首先确定两端环形安装位与中部圆形连接基座的核心位置，三个核心功能位作为结构的主要受力点，保留完整的实体壁厚以满足装配与受力需求，连接三个核心点位的主梁部分采用一体化桁架式镂空结构设计，通过三角形镂空筋格的排布，在大幅削减材料用量的同时，利用三角形结构的力学稳定性保障整体的抗扭、抗弯性能，避免轻量化带来的结构形变问题。渲染阶段采用哑光银灰色金属材质模拟铝合金加工后的成品质感，搭配柔和的影棚布光，清晰呈现镂空结构的内部轮廓与各部位的壁厚过渡，边缘处做微小的倒角处理，既避免应力集中问题，也让渲染效果更贴近实际机加工零件的真实质感。结构设计上，两端的环形安装位内侧预留装配公差，可与对应规格的轴类部件完成套接配合，中部的圆形基座设置同轴安装孔位，可作为旋转或固定连接的核心点位，主梁上的镂空区域经过反复的力学仿真校验，所有筋条的走向均沿主要受力路径排布，不存在多余的结构凸起或无效材料堆积，整体表面无冗余装饰特征，完全以功能实现与轻量化为设计导向，兼顾了工装夹具的实用性能与极致减重的设计需求，可应用于对部件重量有严格限制的装配场景。
