轻量化镂空双孔连接夹持工装结构

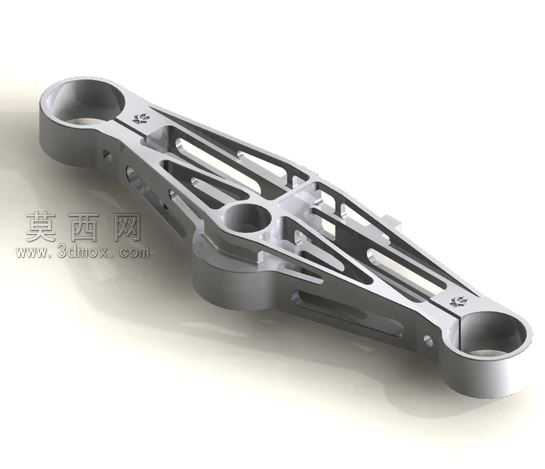

本作品为一款采用拓扑优化思路设计的双端连接夹持结构，整体通过三维参数化建模完成全流程设计，建模阶段优先保证结构力学性能与轻量化目标的平衡，首先确定两端同轴安装孔的基准定位，以两端孔中心连线为核心承载轴线，在主体承载区域采用渐变式镂空桁架结构设计，在保证整体抗弯、抗扭强度的前提下最大化去除冗余材料，最终成品重量仅475克，相比同尺寸实心结构减重超过60%。建模过程中对所有过渡区域做了圆角应力释放处理，避免尖锐转角带来的应力集中问题，两端安装孔位做了同轴度公差约束，保证装配后的配合精度，孔壁区域预留了足够的壁厚满足装配压装或紧固件连接的强度需求。渲染阶段采用金属哑光铝合金材质，模拟实际机加工后的阳极氧化表面质感，打光采用侧方柔光搭配底部补光，清晰呈现镂空结构的内部层次与整体轮廓，同时还原金属材质的细腻磨砂质感。结构设计上，主体的镂空筋条采用等强度变截面设计，承载路径沿两端孔位的传力方向分布，每一处筋条的走向都匹配受力时的应力流线，中间区域的定位孔用于安装时的辅助定位或附加功能组件的安装，整体结构一体成型，无需额外焊接或拼接，适合采用一体化铣削加工或金属3D打印工艺制作，可应用于工装夹持、机械臂末端连接、轻型设备支撑等场景，在保证承载能力的同时有效降低整体结构自重，减少运动部件的惯量，提升设备运行的响应速度与稳定性。
