全参数化拉杆式气动执行机构结构设计

　　在自动化生产线的工件推送、夹具夹紧、阀门启闭、工位转位等往复直线动作场景中，气动执行器是应用频次极高的动力执行部件，相比液压驱动它无需配套复杂的液压站与油路管路，气源获取便捷、动作响应速度快、介质清洁无泄漏污染，相比电动推杆它的单位体积输出推力更大、动作换向频率更高、过载保护实现简单，在轻工包装、电子装配、机床上下料、汽车零部件焊装等领域的气动回路中占据核心执行单元的位置。这款拉杆式双作用气动执行器采用全参数化建模逻辑搭建，所有结构尺寸均通过全局参数关联驱动，设计人员在做设备适配选型时，只需修改缸径、行程、杆径、拉杆间距等核心参数，整个模型的所有零部件包括端盖安装孔位、密封槽尺寸、活塞杆伸出长度、拉杆螺纹规格都会同步更新，无需逐个零件修改草图与特征，能大幅缩短非标设备设计阶段的元件建模周期，也方便针对不同负载工况快速迭代出适配的规格型号。

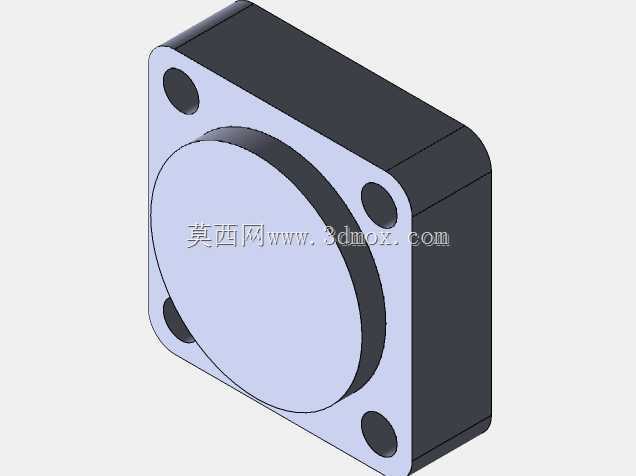

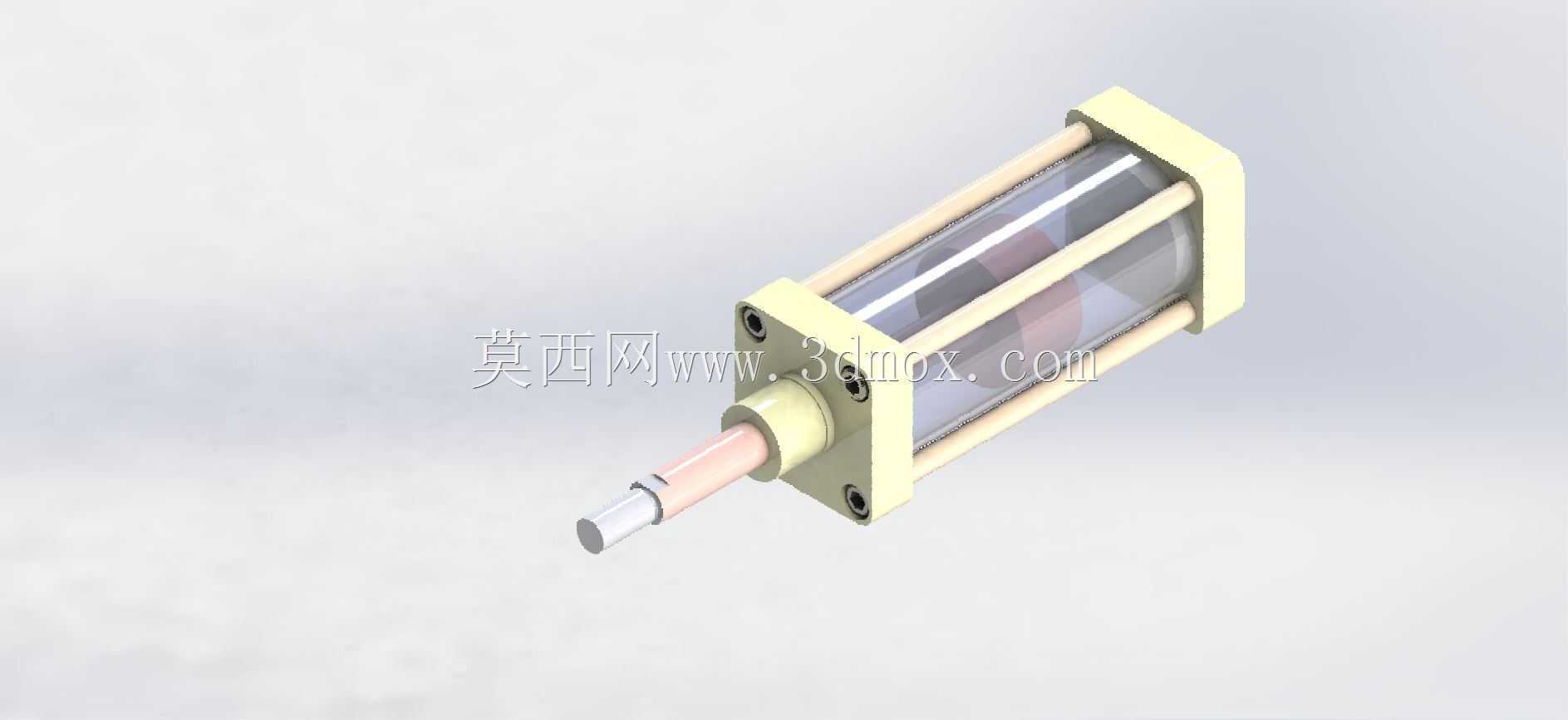

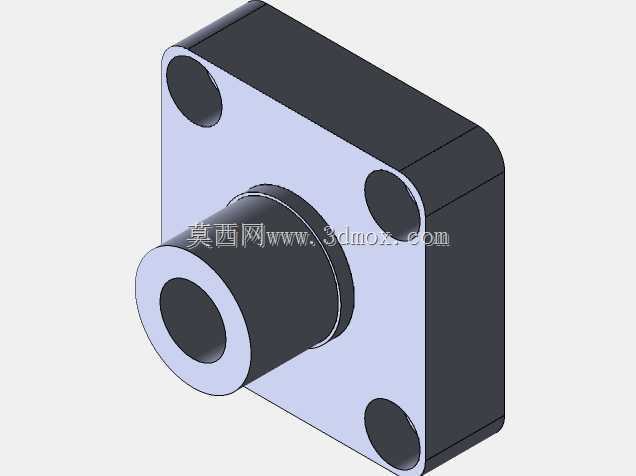

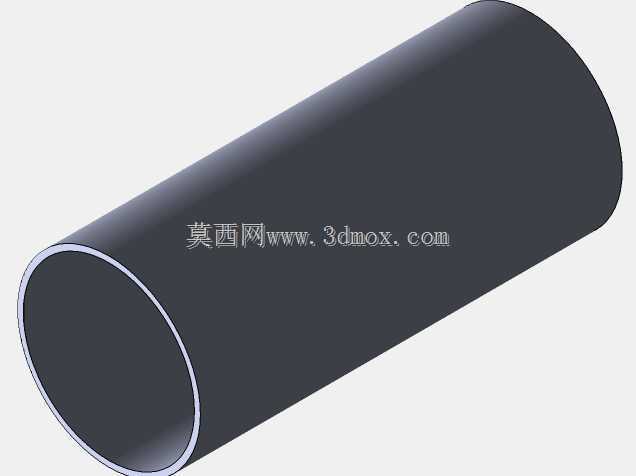

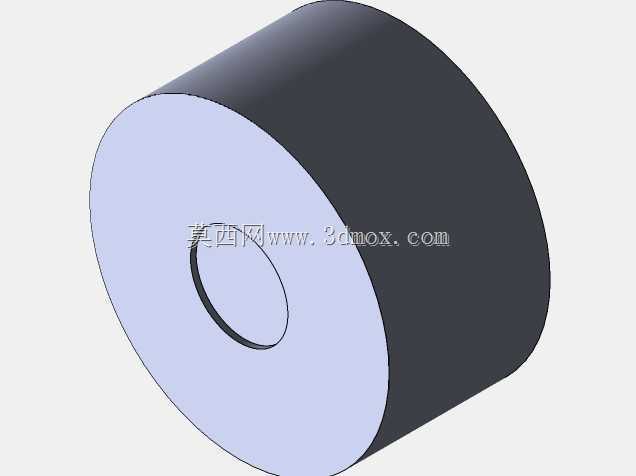

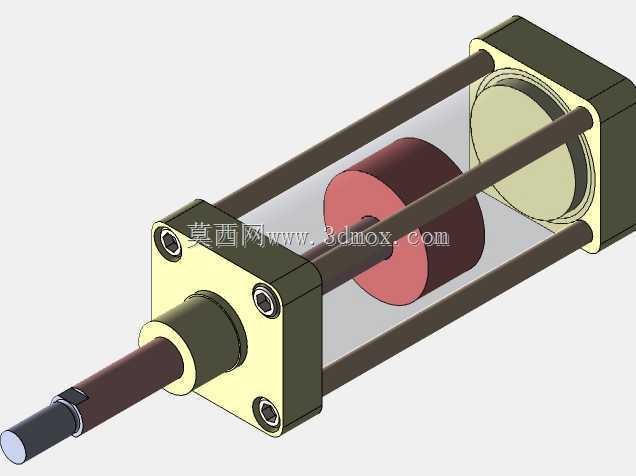

　　从结构组成来看，该执行器包含缸筒、活塞、活塞杆、前后端盖、四根拉紧拉杆、安装支架几个核心部分，缸筒采用光滑内孔设计，和活塞上的密封圈配合形成密闭的气压腔，双作用结构意味着前后腔分别独立通气，通过换向阀切换进气方向就能实现活塞杆的伸出与缩回动作，活塞上的导向环能避免活塞和缸筒内壁直接金属摩擦，降低运行过程中的卡滞风险与磨损量，延长元件使用寿命。前后端盖通过四根对称布置的拉杆拉紧固定，拉杆两端加工外螺纹和端盖上的沉孔配合，用螺母锁紧后能承受缸内气压作用在端盖上的轴向推力，端盖上加工有标准的气口螺纹，可直接和气动快插接头连接，前端盖内部设计有活塞杆导向套与防尘圈，既能给活塞杆的往复运动提供精准径向支撑，避免活塞杆受侧向力出现弯曲偏磨，也能阻挡外界的粉尘、切削液、碎屑进入缸筒内部，保护密封件与缸筒内孔。

　　活塞杆伸出端加工有标准外螺纹，可配套连接浮动接头、鱼眼接头或者负载安装板，避免安装过程中不同心带来的侧向附加力，后端的安装支架可根据实际安装需求选择法兰式、铰轴式、脚架式等不同安装形式，适配不同设备的安装空间要求。在安装边界尺寸上，该结构的安装尺寸遵循常规气动元件的尺寸规范，端盖上的安装孔间距、活塞杆螺纹规格、气口位置尺寸都和市面通用同规格气缸保持一致，设计人员在做设备布局时，无需担心安装接口不匹配的问题，缸体的外形轮廓为规则方形，在设备上布置时可直接靠紧安装基准面定位，减少额外的定位工装设计。

　　从实际使用的工况适配角度，这种拉杆式结构的气动执行器拆解维护十分便捷，当密封件出现磨损漏气时，只需松开拉杆端部的锁紧螺母，就能拆开端盖更换活塞与活塞杆上的密封件，无需整体更换整个气缸，能降低设备后期的维护成本。建模过程中所有配合面的尺寸公差都按照实际加工要求做了预留，比如缸筒内孔和活塞的配合间隙、导向套和活塞杆的配合公差、密封槽的深度与宽度尺寸都符合气动元件的密封设计规范，模型可直接用于工程出图或者运动仿真，导入运动仿真模块后可添加气压驱动负载，模拟不同气压下的推力输出、动作速度变化，验证执行器在实际工位上的动作节拍是否满足生产线的周期要求，也可通过有限元模块校核拉杆在额定气压下的拉伸变形量、活塞杆受侧向负载时的弯曲应力，提前排查结构强度风险。在气动回路设计中，该执行器可配套节流阀实现伸出与缩回速度的独立调节，配套磁性开关可实现活塞杆伸出、缩回位置的信号检测，给PLC提供到位信号完成整套动作的逻辑控制，相比定制化的专用执行部件，这种标准化结构的气动执行器备件采购便捷，替换成本低，适合在各类通用自动化设备中批量使用。
