猫电缆领带夹钣金固定件三维设计

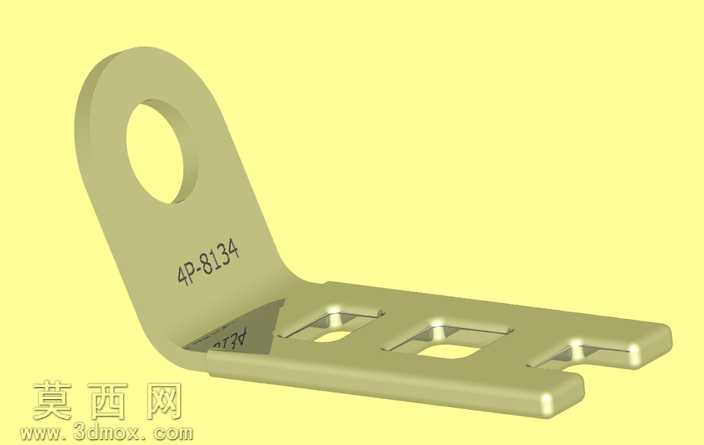

本作品为猫电缆领带夹类钣金固定连接件，采用三维参数化建模方式完成全流程设计，建模阶段优先还原钣金件的折弯成型逻辑，先绘制平板态的基础轮廓草图，精准定位安装圆孔、底部卡接槽位的尺寸与相对位置，通过钣金折弯特征生成L型弯折主体结构，弯折处严格匹配钣金加工的内R角参数，保证模型可直接对接钣金下料、折弯的生产工艺。模型表面采用军绿色哑光金属材质，模拟镀锌钝化后的五金件表面质感，材质参数调整了漫反射粗糙度与轻微反光度，还原实际工业五金件的哑光金属触感，无过度夸张的镜面反射效果，贴合真实产品的外观表现。结构设计上，上端的大尺寸圆孔用于穿装螺栓实现整体挂装固定，底部的多组卡槽与凸扣结构用于卡接固定电缆束或领带类带状物件，卡槽的开口尺寸与凸扣的凸起高度经过参数校核，保证卡接后具备足够的抱紧力，同时弯折角度经过力学优化，在保证结构强度的前提下尽可能降低材料厚度，实现轻量化与结构强度的平衡。渲染阶段采用柔和的均匀漫反射光源，避免硬阴影遮挡结构细节，背景选用高对比度的浅黄色纯色背景，清晰突出零件的轮廓特征与表面刻印的型号标识，所有结构边角均做了微小的倒角处理，还原实际冲压钣金件的边角工艺特征，不存在尖锐直角的设计缺陷，整体模型的所有特征均为可编辑参数，可根据实际使用场景调整安装孔距、卡槽尺寸、折弯高度等核心参数，适配不同规格的电缆固定或带状物件夹持需求，建模过程中严格遵循钣金件的设计规范，所有特征均可展开为平板下料图纸，具备直接对接生产的工程实用性。
