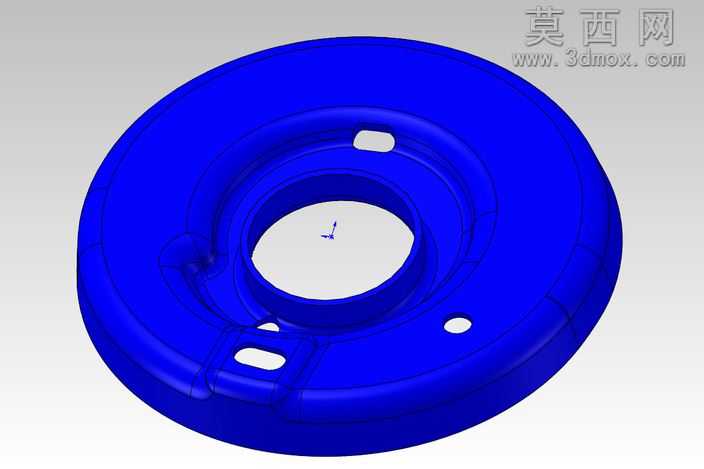

冲压部件渐进式级进冲压模具结构

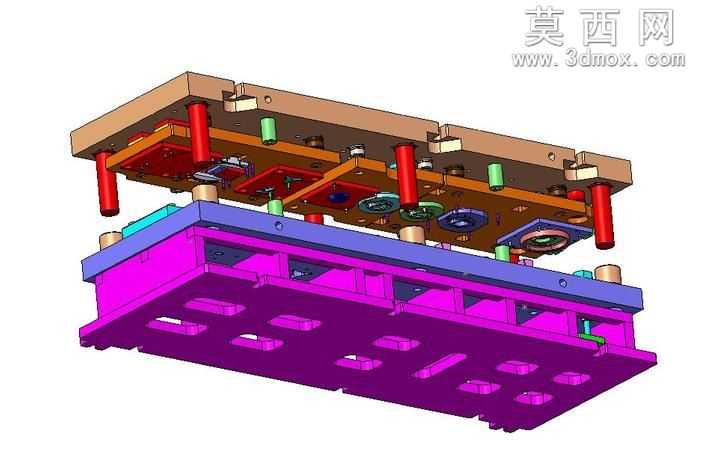

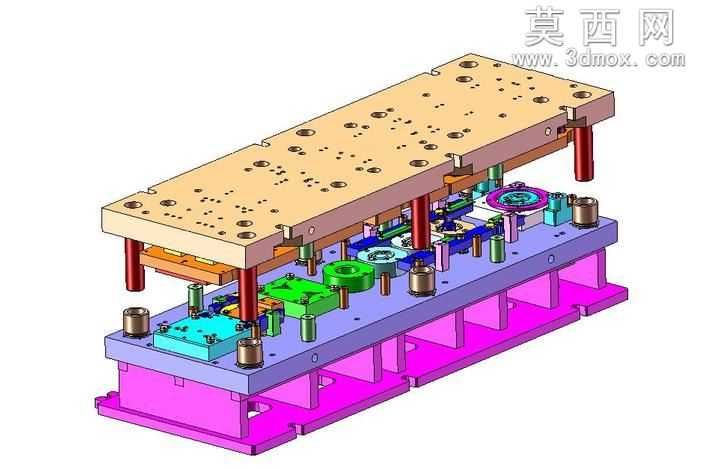

本作品为冲压部件加工用渐进式级进冲压模具的三维结构模型，整体采用标准冷冲模模架结构搭建，建模过程严格遵循冲压模具设计规范，完整还原了级进模从模座、导向组件到各工位凸凹模、卸料结构、定位组件的全部细节。模型采用分层装配结构构建，自上而下分为上模座、上垫板、凸模固定板、卸料板、凹模板、下垫板、下模座七大主体板块，各板块之间通过内六角螺钉、销钉完成精准定位与紧固，导向系统采用独立导柱导套组件搭配模架四角导柱的双重导向结构，保障高速冲压过程中的上下模对位精度，避免凸凹模啃模损伤。模型中对各冲压工位的功能结构做了完整还原，包含初始导正定位工位、冲裁工位、弯曲成型工位、精整工位以及最终落料工位，各工位凸模采用挂台固定与快换结构设计，方便后期生产过程中的易损件更换，卸料结构采用矩形弹簧提供卸料力，搭配等高套筒控制卸料板行程，保证卸料过程平稳无卡滞，避免冲压件在脱模过程中产生变形。材质渲染方面，针对不同功能部件做了区分化材质设置：上下模座采用铸铁材质表现厚重的基体质感，导柱导套做镀铬金属亮面处理体现高硬度耐磨特性，弹簧、等高套等标准件采用对应合金钢材的哑光金属质感，不同工位的成型镶块采用差异化的色彩区分，方便快速识别各工位的功能分区，下模座下方的垫脚结构采用工程塑料质感的配色，清晰区分模架主体与安装支撑结构。设计思路上围绕渐进式冲压的连续生产需求，合理排布各工位间距，保证条料送进过程中的步距精度，定位结构采用导正销搭配侧刃的组合定位方案，有效控制送进步距误差，各成型工位的入模量、卸料间隙均按照冲压件料厚参数做了合理预留，同时在模具的非工作区域预留了安装传感器、误送检测装置的接口位置，适配自动化冲压生产线的安装需求，整体结构完整无缺失，各部件之间无干涉，可直接用于模具结构教学、冲压工艺方案验证以及同类模具设计的参考借鉴。
