通风散热型盘式制动器三维结构设计

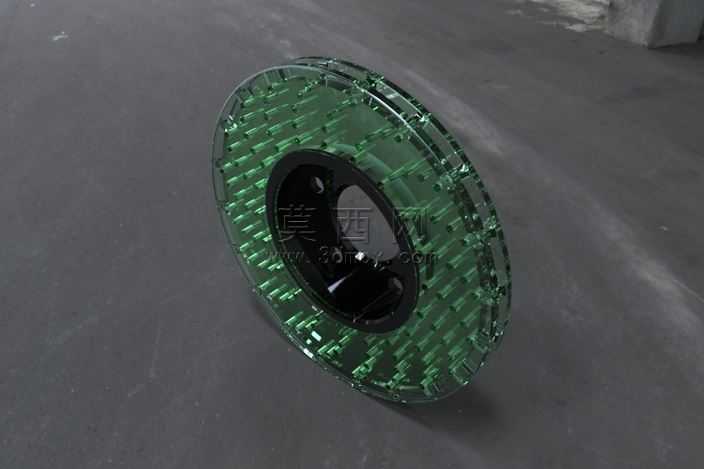

本作品为盘式制动器的三维结构设计，整体采用三维参数化建模方式完成，完整还原了盘式制动器的核心结构特征。建模过程中首先对制动盘的基体结构进行搭建，中心设置适配安装的轴孔结构，孔周预留对应安装定位的卡位结构，保证制动器与传动转轴的装配匹配度。制动盘主体采用镂空通风式结构设计，盘面均匀分布多组径向排布的散热导槽与通风间隙，既可以降低制动盘整体自重，也能在制动作业过程中通过空气流动快速带走摩擦产生的热量，避免持续高温导致制动效能衰减。模型的材质渲染阶段，制动盘摩擦工作面采用金属质感的深灰哑光材质，还原铸铁类摩擦基材的真实质感，而散热结构部分采用半透明的绿色玻璃质感材质进行区分展示，能够清晰呈现内部通风道的排布走向与结构形态，无需剖切模型即可直观观察内部的散热通道布局。整体结构设计参考了车用盘式制动器的成熟方案，制动盘外圈设置有加强连接的环形边框，将各组散热肋条进行串联固定，提升制动盘高速旋转时的结构强度，避免离心力导致肋条变形损坏。建模过程中对各部件的装配公差进行了模拟预留，中心安装孔与卡位结构的尺寸符合通用传动部件的装配标准，可直接用于后续的装配仿真、制动性能模拟分析等工作。渲染阶段采用写实的地面光影效果，通过柔和的环境光照射凸显制动盘的立体结构，半透明材质的折射效果也进一步强化了散热结构的空间层次感，让整个模型的结构展示更加清晰直观，能够帮助使用者快速理解盘式制动器的散热设计逻辑与整体构造特点。
