1975款Bultaco250摩托车缸头三维设计

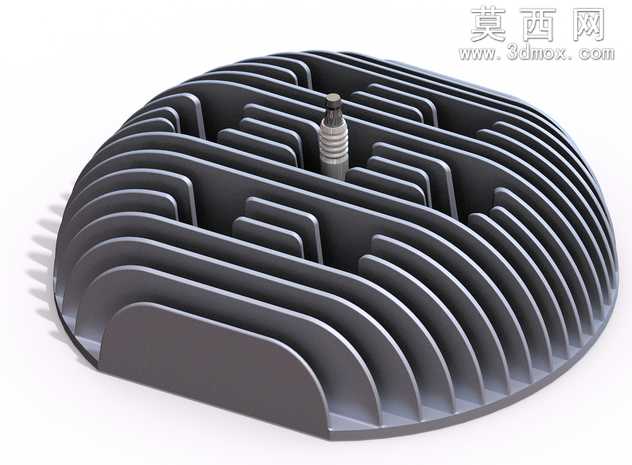

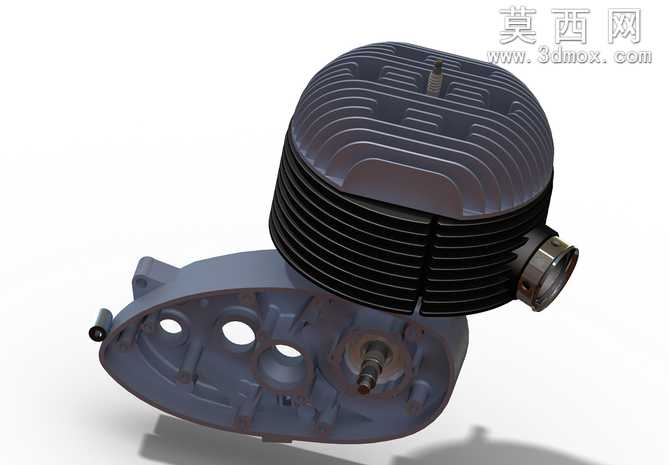

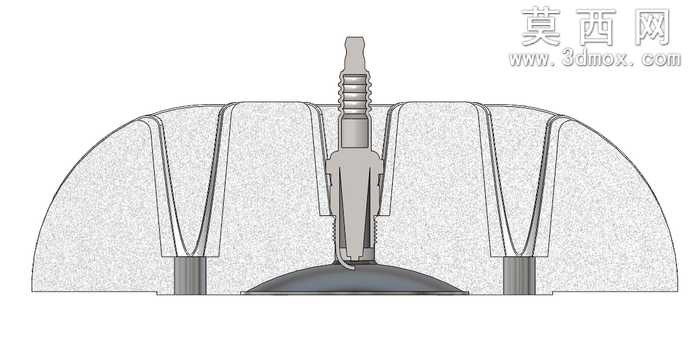

本作品为1975年款Bultaco 250cc Pursang越野摩托车的发动机缸头三维建模成果，建模过程围绕二冲程风冷发动机缸头的实际功能结构展开，完整还原了该经典越野车型缸头的核心特征。建模初期先梳理二冲程风冷缸头的工作逻辑：作为发动机燃烧室的核心承载部件，风冷缸头需要通过密集的散热鳍片将燃烧室产生的高温快速传导至空气中，因此建模时优先确定缸头的整体椭圆轮廓基准，以燃烧室中心为原点搭建坐标系，先绘制缸头底部与缸体贴合的安装基准面，确保安装孔位、贴合平面的平面度符合实际装配要求。随后进行散热鳍片的建模，该款缸头的散热鳍片采用不等高弧形排布，从中心火花塞安装位向外围逐步降低高度，每一片鳍片的厚度、鳍片间的通风间隙都严格参考实车数据，通过阵列结合曲面修剪的方式完成鳍片组的构建，既保证鳍片与缸头主体的一体化结构，也还原了实车鳍片边缘的圆角过渡，避免建模出现尖锐棱角不符合实际铸造工艺的问题。之后完成火花塞安装孔的细节建模，准确还原安装孔的内螺纹结构、孔位台阶以及火花塞伸入燃烧室的深度尺寸，同时对缸头表面的铸造纹理、安装凸台等细节进行细化处理。材质渲染阶段，缸头主体采用铸铝材质，调整材质的粗糙度、金属度参数还原风冷铝缸头使用后的哑光金属质感，火花塞部分区分陶瓷绝缘段、金属螺纹段、顶部电极的不同材质，陶瓷部分设置轻微的釉面反光，金属部分还原镀锌件的金属光泽，散热鳍片的缝隙处通过光影调整突出结构层次感，让整体渲染效果贴近实车缸头的视觉状态。整个建模过程兼顾结构准确性与工艺合理性，完整呈现了经典二冲程越野摩托车缸头的结构特征，可用于摩托车结构学习、经典车型复原、动力部件教学等相关场景。
