高岭土硫酸铝生产全流程产线设备布局

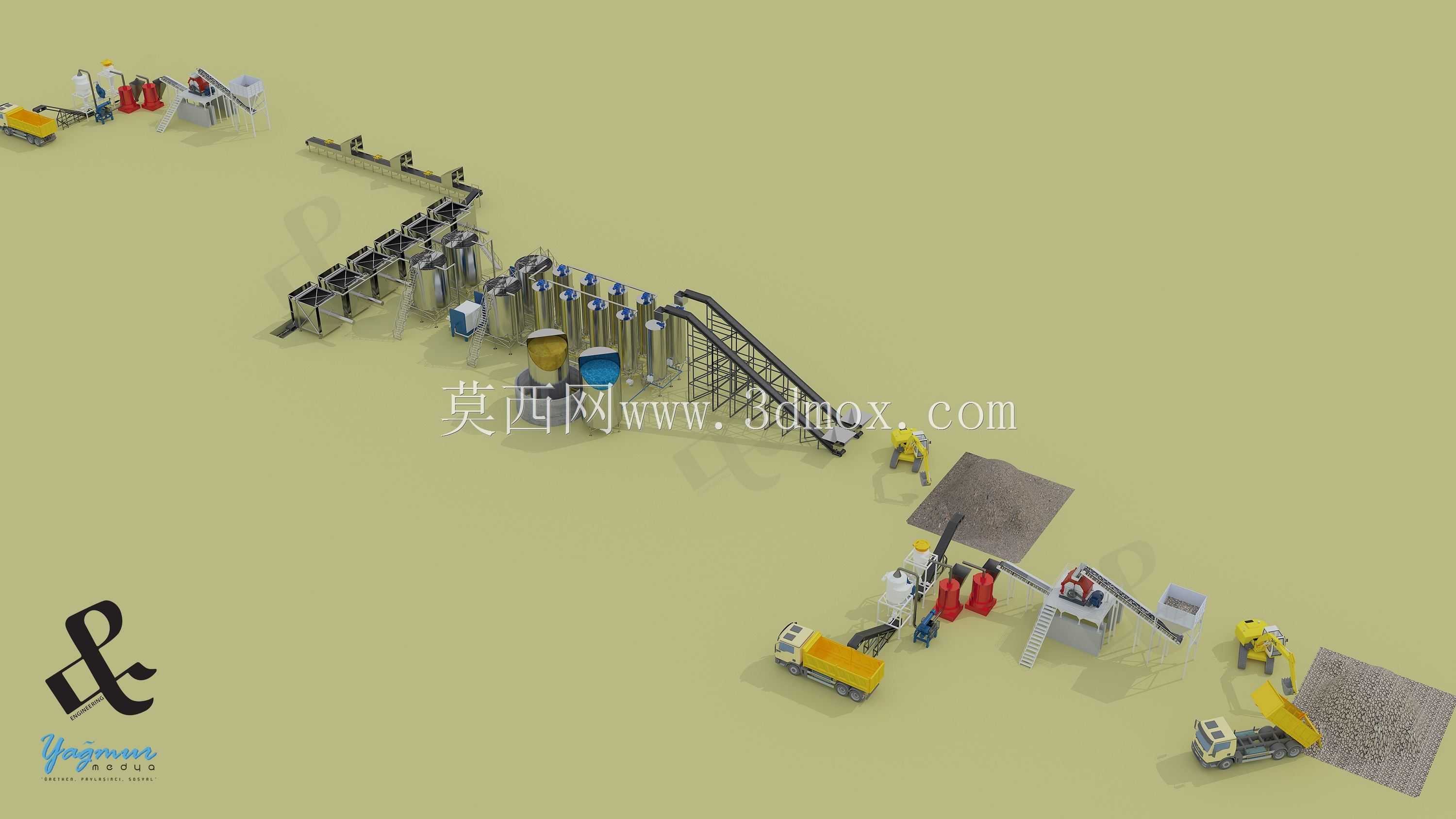

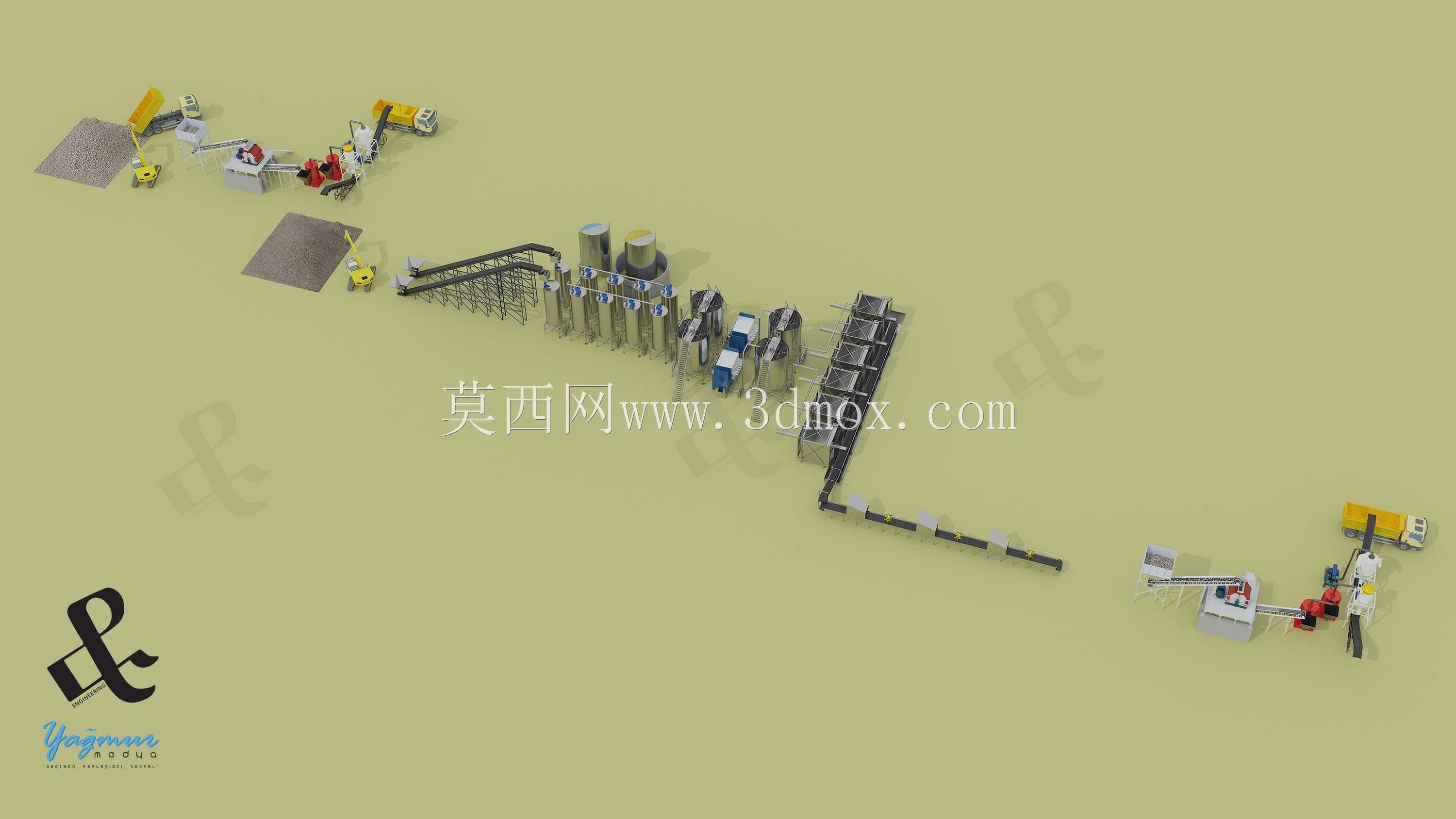

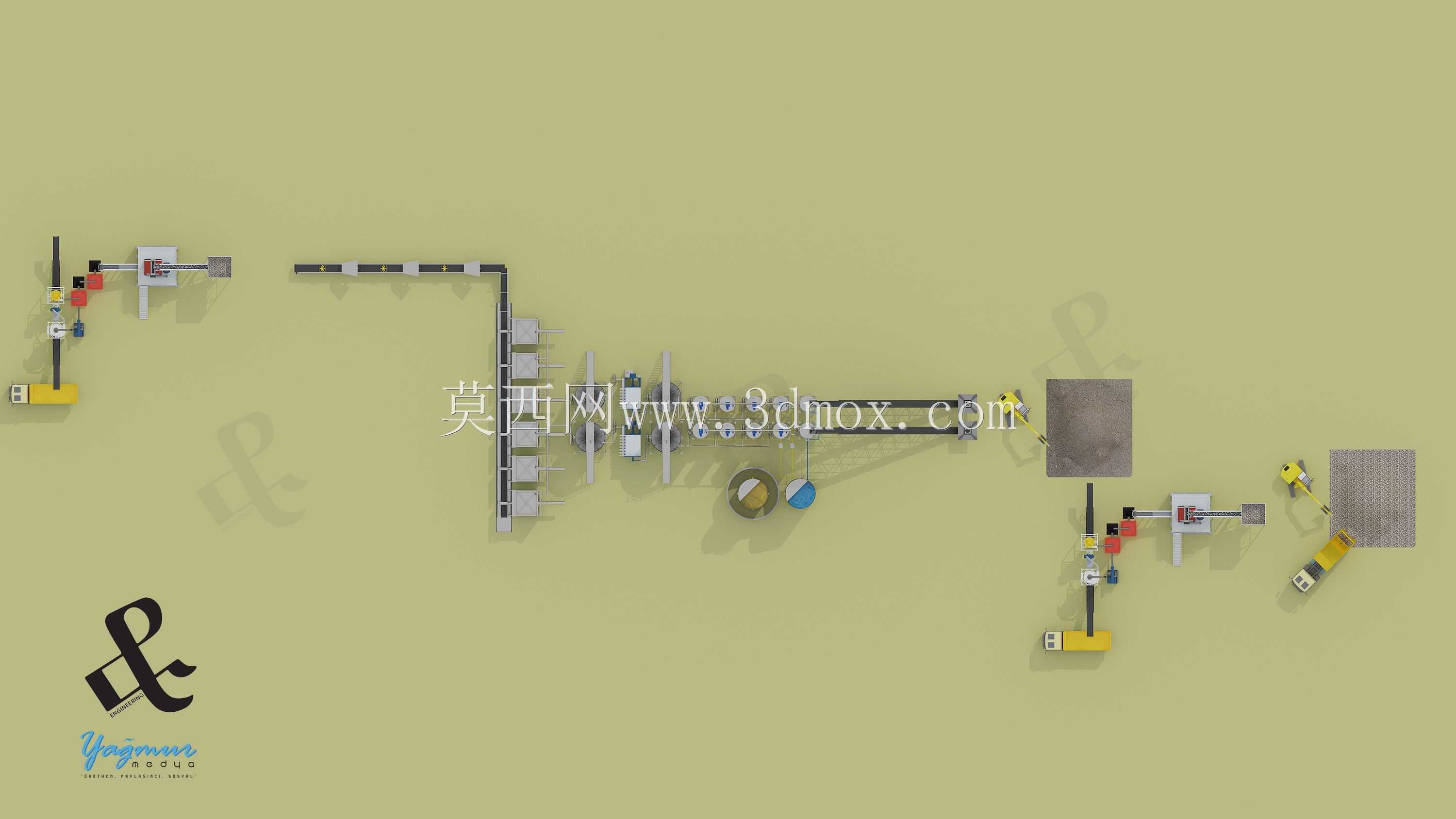

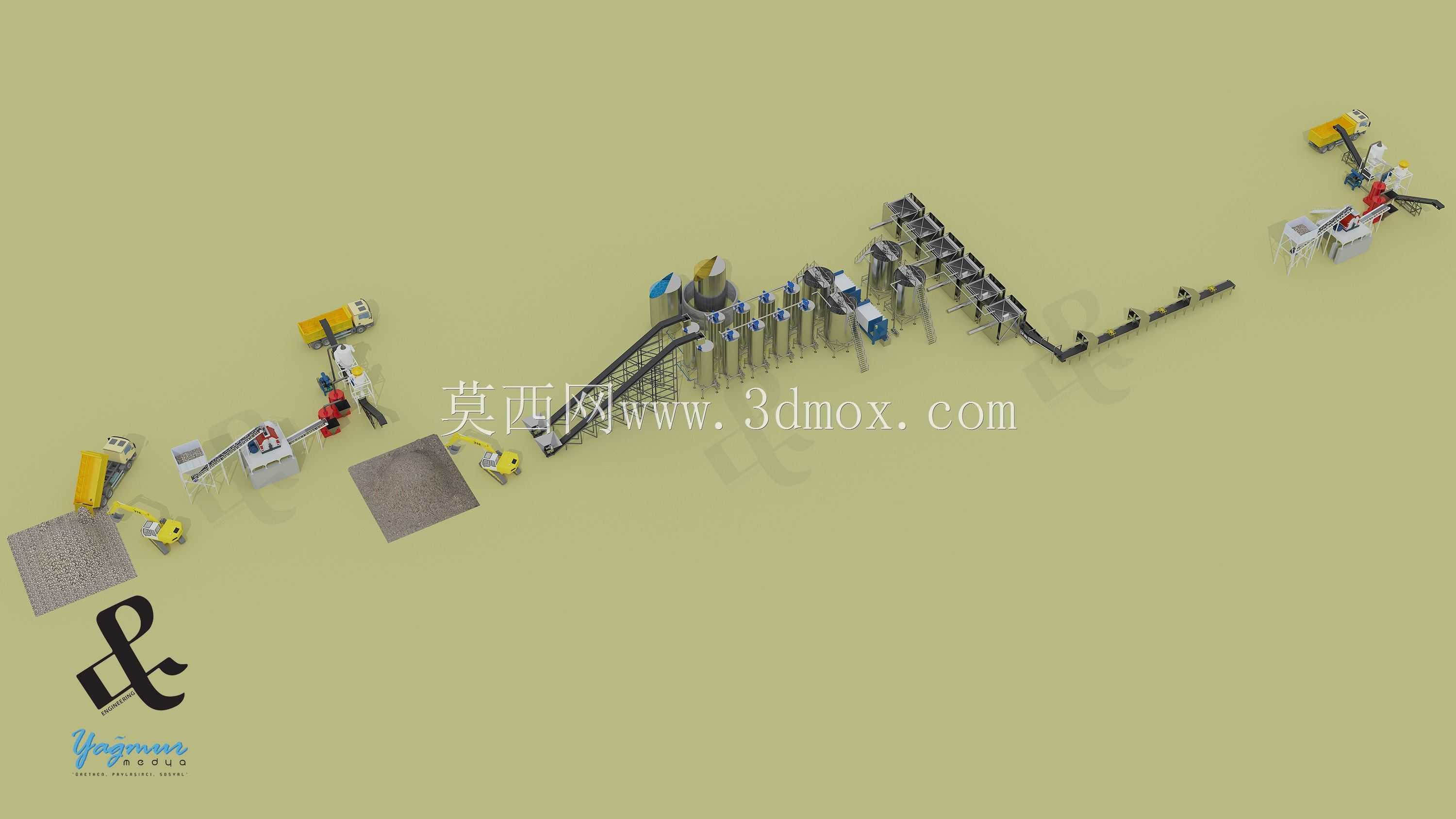

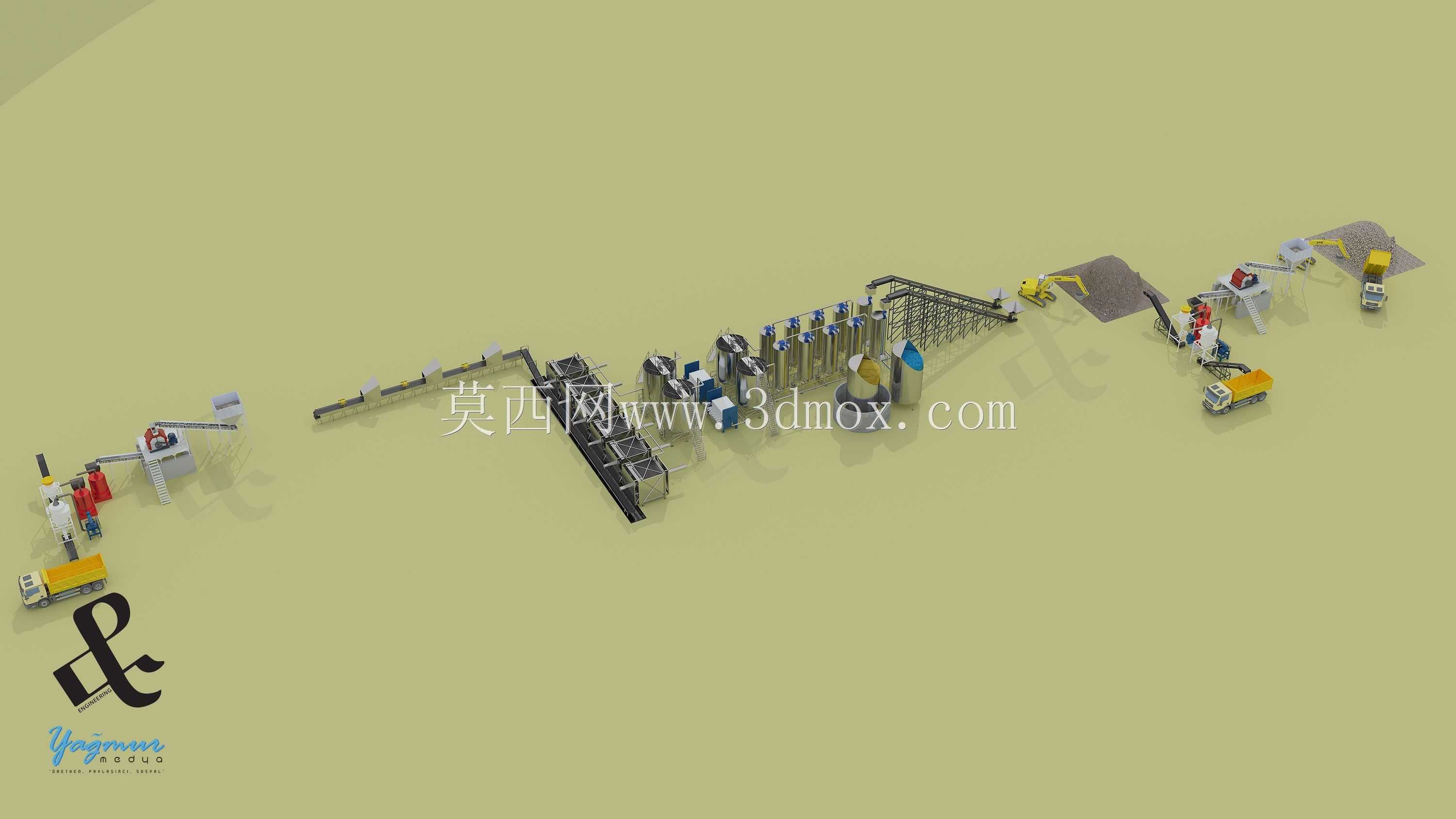

　　这套产线三维布局模型，完整还原了以高岭土为原料制备硫酸铝的全流程生产场景，覆盖从原料进场到成品出料的所有工位排布与设备衔接逻辑，可直接用于矿物加工类化工产线的方案评审、场地规划与结构干涉校验工作。从现场布局逻辑来看，原料卸载区设置在产线最外侧的开阔场地，匹配自卸卡车的作业回转半径，预留了足够的车辆停靠与物料临时堆放空间，避免原料运输车辆与场内作业设备出现动线交叉。原料经初步筛分后通过大倾角皮带输送机送入预处理工段，该段输送机的倾角设置严格匹配高岭土散料的安息角参数，托辊间距与输送带宽度按照每小时15吨的上料能力匹配设计，避免输送过程中出现物料撒落、打滑堵料的问题。

　　预处理工段集成了破碎、研磨、粉料均化三类核心设备，设备之间采用密闭溜槽衔接，减少高岭土粉料在转运过程中的扬尘扩散，设备支腿的高度差完全匹配前后工序的物料自流角度，无需额外增设中间提升设备就能完成工序间的物料传递，既降低了产线的设备投入成本，也减少了后续运维过程中的故障点。反应工段是整套产线的核心区域，排布了多台带搅拌结构的反应罐体，罐体之间的操作通道预留了1.2米以上的检修空间，匹配日常阀门操作、仪表校准、管道检修的作业需求，罐体顶部的进料管道、加药管道按照介质流向分层排布，避免不同管路之间出现交叉干涉，也方便后续管道支架的安装与固定。

　　反应完成后的物料通过重力流进入沉降过滤工段，该区域的设备排布按照物料沉降的时间梯度依次设置，过滤设备的出料口直接衔接成品输送工段，减少半成品的二次转运环节。成品工段配套了成品料仓与包装工位，料仓的出料高度匹配常规包装设备的进料口高度，包装工位旁预留了成品临时堆放区域与叉车作业通道，可直接衔接厂内的物流运输动线。整套产线的设备排布充分考虑了土建施工的边界条件，所有重载设备的安装位置都对应厂房内的承重梁布局，避免后期出现楼板承重不足的问题；设备与厂房墙体、立柱之间的安全距离完全符合化工生产车间的安全规范，所有走梯、操作平台的宽度与护栏高度都满足作业安全要求。

　　从建模细节来看，所有设备的接口位置、安装地脚尺寸都按照实际工业设备的通用参数还原，管道的转弯半径、法兰连接位置都符合化工管道设计规范，可直接导出二维布置图用于现场施工参考，也可用于产线操作人员的岗前培训场景，帮助作业人员快速熟悉各工段的设备位置与物料流向。在进行产线优化调整时，可直接在该模型基础上调整设备位置、增减配套设备，快速校验不同布局方案下的动线合理性与空间利用率，减少现场施工阶段的设计变更问题。
