手动冲压单元结构爆炸展示三维设计

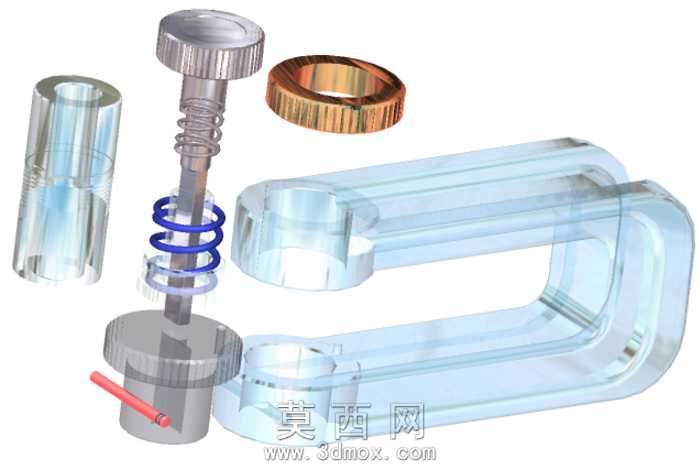

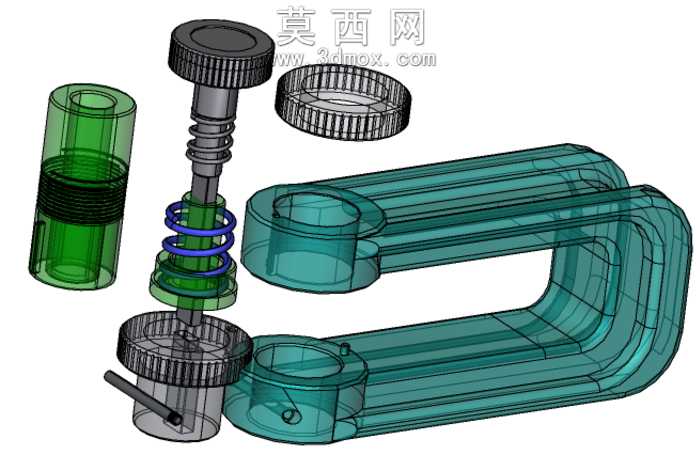

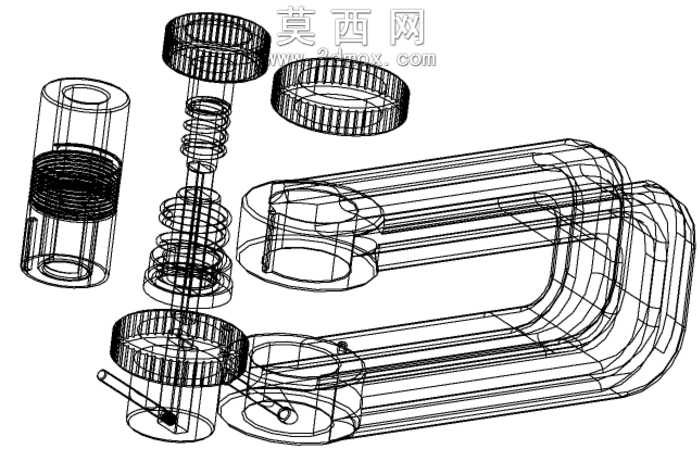

本作品为手动冲压单元的三维建模与渲染成果，建模阶段严格遵循机械设计的公差配合规范，对所有组成零件进行1:1等比例参数化构建，完整还原了该冲压单元的装配逻辑与运动关系。模型采用爆炸视图的呈现形式，将C型夹座、调节螺杆、复位弹簧、压头组件、锁紧环、导向衬套等核心零件沿装配轴线有序拆分，清晰展示各部件的装配层级与配合位置，让观看者可以直观理解整套机构的组装顺序与工作原理。渲染阶段针对不同零件的材质特性做了精细化的材质参数调试：C型夹座采用半透明浅蓝色工程塑料材质，调整了折射度与粗糙度参数，既保留了通透的视觉效果，又能清晰呈现夹座的轮廓结构与内部安装位；金属调节螺杆、滚花旋钮、压头底座采用拉丝不锈钢材质，添加了细微的金属划痕与磨损纹理，还原真实五金零件的金属质感与使用痕迹；复位弹簧分别做了蓝色电泳漆与镀锌金属两种材质区分，锁紧铜环采用黄铜材质，调整了金属氧化的色泽变化，提升零件的材质辨识度；红色操作手柄采用哑光橡胶材质，与金属零件形成鲜明的视觉对比。结构设计上，该冲压单元依靠C型夹座提供稳定的支撑框架，滚花旋钮用于调节压头的初始行程，双层弹簧结构实现压合后的自动复位，侧面锁紧销用于固定压头的工作位置，整体结构紧凑，操作便捷，可满足小型零件的轻载冲压、压装作业需求。建模过程中对所有运动部件做了干涉检查，确保螺杆调节、弹簧伸缩、压头升降的行程范围内无零件干涉，各配合面的间隙设置符合实际加工装配的工艺要求，既保证了模型的视觉展示效果，也具备实际生产的参考价值。
