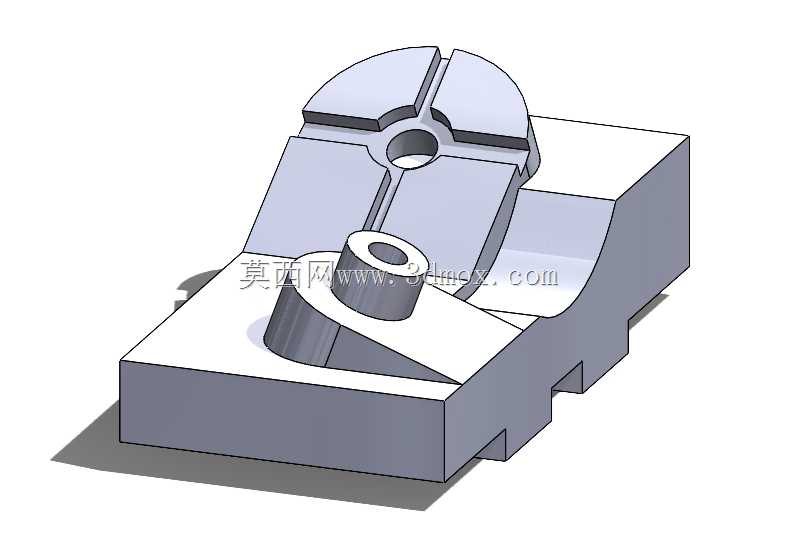

这款机械组合结构件,是面向三维建模技能实操考核设计的典型练习载体,其结构特征覆盖了机械设计中常见的拉伸、切除、旋转、圆角、阵列等基础建模指令的应用场景,能够有效检验建模者对草图约束、特征顺序、几何关系的把控能力。从实际应用场景来看,这类组合基座结构常见于小型液压阀组的安装承载单元、气动控制回路的阀块安装底座,也可作为小型工装夹具的定位基体使用,承担着承载上部功能元件、保证安装位置精度、提供结构支撑的作用。
从功能特性上看,该结构分为下部矩形承载底座与上部异形功能安装面两个部分,下部底座设置有定位卡槽结构,可直接卡接在标准工业铝型材的槽道内,无需额外打孔即可完成快速安装,卡槽的尺寸匹配常用的40系列铝型材槽宽,安装时可通过T型螺栓完成锁紧固定,底座的底面平面度要求控制在0.05mm以内,保证安装后不会出现倾斜晃动的问题。上部的异形安装面设置有两处定位结构,一处是带开口槽的半圆定位座,开口槽的宽度匹配常用的12mm直径管路安装卡套,半圆座中心的通孔用于穿装固定螺栓,可实现管路元件的快速装夹定位;另一处是带中心孔的圆柱凸台,凸台的外径尺寸为20mm,中心通孔直径8mm,凸台高度15mm,可用于安装铰接式的管路接头或者小型的调节手柄,凸台根部设置有R2的过渡圆角,避免应力集中导致的结构断裂问题。
在设计思路上,该结构刻意规避了过于复杂的曲面特征,全部采用规则的机械加工特征组合,符合常规铣削加工的工艺要求,所有的棱角位置除了特意保留的安装定位边之外,都设置了合理的工艺圆角,既符合实际加工的去毛刺要求,也能让建模者练习圆角特征的顺序选择逻辑——如果先对小特征做圆角再做阵列或者切除,很容易出现特征报错的问题,这也是技能考核中常见的失分点。结构的尺寸设计上,整体底座的长宽尺寸控制在120mm×80mm,总高度65mm,属于小型阀类安装基座的常规尺寸范围,安装边界上,底座两侧的卡槽中心距为60mm,匹配铝型材安装时的孔位间距,上部半圆定位座的中心距离底座侧边的尺寸为40mm,圆柱凸台的中心距离半圆座中心的尺寸为50mm,两个安装位的位置公差控制在±0.1mm,能够保证上部安装的阀类元件对接时不会出现错位。
从建模练习的角度来看,该结构的草图绘制需要注意几何约束的完整性,比如上部异形斜面的角度设置为30度,草图绘制时需要添加斜面与底座边线的角度约束,避免后续修改尺寸时出现特征变形;开口槽的两个侧边需要添加对称约束,保证槽口相对于半圆座中心对称,这也是实际加工中保证装夹对中的关键要求。另外,结构上的切除特征需要注意深度的控制,半圆座上的开口槽深度为10mm,不会切穿下部的底座结构,保证底座的结构强度,圆柱凸台的中心通孔为贯通孔,直接连通到底座的上表面,可作为管路的穿线或者通油通道使用。这类结构在实际的减压阀组安装中,通常会在底座内部加工出连通的流道,但作为考核练习模型,省略了内部流道的复杂特征,重点考察外部结构的建模准确性,能够让练习者快速掌握机械零件从草图到特征的完整建模流程,理解零件结构与加工工艺、安装要求之间的对应关系,避免出现建模时只看外形不考虑实际工程需求的问题。在实际选型使用时,这类基座如果用于减压阀的安装,需要根据上部阀件的重量选择对应的材质,常规工况下采用6061铝合金加工即可满足强度要求,如果是高压工况则需要更换为304不锈钢材质,同时要校核底座卡槽的锁紧力是否能承受阀件工作时的振动载荷,避免长期使用后出现安装松动的问题。
