90度2寸钢制直角连接弯头结构设计

　　在工业管路系统的布设场景中，90度直角弯头是改变管路走向的核心基础配件，这款适配2寸公称通径的钢制弯头，主要应用于给排水、暖通循环、低压流体输送、普通工业工艺管线等场景，用来实现管路垂直方向的转向连接，避免管路布设时出现生硬弯折导致的流体阻力陡增，同时保障管路连接的结构强度与密封可靠性。

　　从实际使用的功能特性来看，这款弯头采用等径直角转弯结构，两端接口尺寸统一匹配2寸通径管路，内壁做平滑圆弧过渡处理，不存在直角突变的流道结构，能够有效降低流体流经转弯处的局部阻力损失，减少管路系统的泵送能耗，同时避免介质中的固体杂质在转弯处沉积堵塞。弯头本体采用钢制材质加工成型，具备足够的结构强度与刚性，能够承受常规工业管路的工作压力，适配普通水、低压蒸汽、无强腐蚀性的工业流体输送场景，接口形式可适配常规的螺纹连接、焊接连接或者卡箍连接工艺，现场安装时不需要额外做变径处理，直接对接同通径的管路即可完成转向布设。

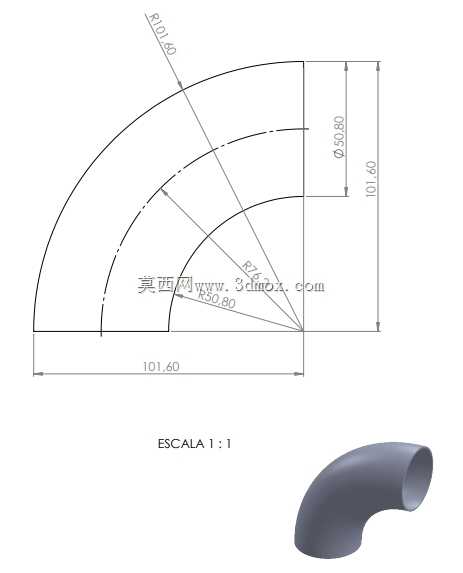

　　在设计思路层面，这款弯头的转弯半径采用长半径结构设计，从图纸标注的尺寸参数来看，弯头中心的转弯半径为76.2mm，对应通径50.8mm的管路，转弯半径约为通径的1.5倍，属于工程中常用的长半径弯头范畴，相比短半径弯头，长半径结构的流道过渡更平缓，流体阻力更小，同时弯头本体的壁厚分布更均匀，承压时的应力集中系数更低，长期运行下的结构可靠性更优。设计时严格遵循1:1的实际加工比例，所有外形尺寸都做了明确的公差约束，其中弯头两端接口的外径尺寸为50.80mm，接口段的直边长度为101.60mm，弯头外侧的最大外轮廓半径为101.60mm，内侧转弯半径为50.80mm，这些尺寸参数直接决定了安装时的空间边界，在做管路排布的三维建模时，可以直接根据这些尺寸预留安装空间，避免和周边的设备、支架、其他管线产生干涉。

　　从安装边界的角度来看，这款弯头安装完成后，两个接口的中心轴线呈90度垂直状态，两个接口端面的中心距为101.60mm，在做管路预制或者现场布管时，需要提前核算两个垂直方向管路的预留长度，确保弯头安装后不存在强制对接的应力。弯头的外轮廓最大尺寸从转弯中心到外侧壁的距离为101.60mm，在布设紧贴墙面、设备壳体或者结构支架的管路时，需要预留至少大于该尺寸的安装间隙，避免弯头本体和周边结构产生碰撞，同时预留足够的操作空间方便后期的紧固、维护作业。另外弯头的直边段长度足够，不管是采用焊接连接还是螺纹连接，都有足够的操作长度来保证连接强度，不会因为直边过短导致连接部位的强度不足或者密封失效。

　　在实际工程选型应用中，这类90度长半径钢制弯头的适用场景非常广泛，不管是民用建筑的给排水管路、消防管路，还是工业厂区的循环水管路、压缩空气管路、普通工艺物料管路，都可以选用该规格的弯头实现转向。建模时严格按照实际加工尺寸做等比例还原，流道部分的圆弧过渡完全贴合实际加工的成型工艺，不存在建模时的曲面断层或者壁厚不均问题，导入到管路系统的整体装配模型中时，可以直接和同通径的管道、阀门、法兰等配件做配合装配，不需要额外调整尺寸，能够有效提升管路三维布设的设计效率，减少后期施工时的尺寸偏差问题。同时模型还原了弯头的实际壁厚，在做管路系统的应力分析、流场仿真时，可以直接基于该模型划分网格开展计算，不需要再对模型做额外的简化处理，仿真结果能够更贴近实际运行的工况状态，为管路系统的设计优化提供准确的模型支撑。
