托盘双工位垂直提升输送机构

　　这套托盘双提升输送机构主要面向工厂内部物料输送线的层间转运需求，在自动化立体仓储、车间工序衔接、成品入库与原料出库环节中承担垂直方向的托盘载物升降作业。现场布局时，它通常嵌入辊筒线或链条输送机的交汇节点，把地面层的载货托盘平稳抬升至二层平台、阁楼货架或高架输送段，也可反向将高位托盘下放至地面分拣工位，解决平面输送线无法跨越高差的问题。

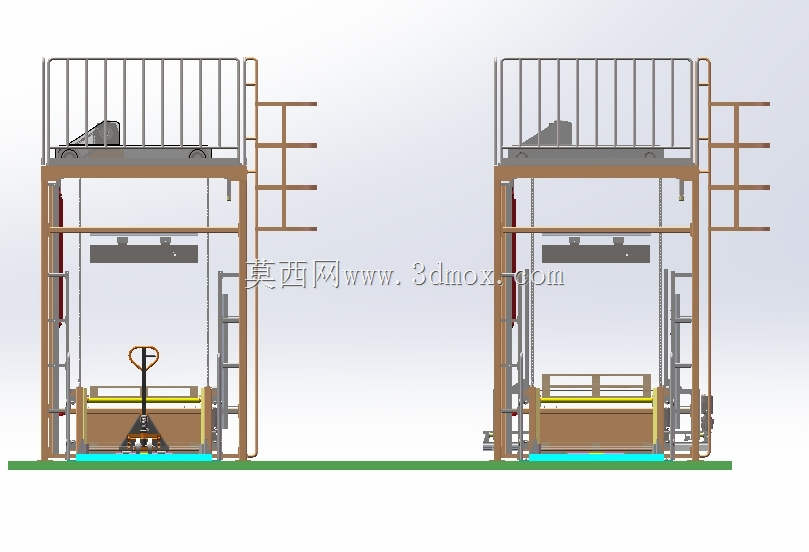

　　从结构组成来看，整机围绕垂直运输的堆垛机构展开。主体框架采用型钢焊接成门架式立柱，双提升工位对称布置，两侧导向轨沿立柱全长敷设，升降滑座通过导向轮与导轨配合，保证托盘在满载启停时不发生偏摆。承载部分为带链条牵引的升降托架，托架上集成托盘定位挡块与输送辊道，托盘进入后由挡块限位，升降到位后辊道与上下游线体对接，实现托盘的自动流入与流出，无需人工叉车介入。驱动端布置在框架顶部，电机经减速器带动传动轴，传动轴两端链轮同步牵引链条，双链条均衡受力，避免升降过程中托架倾斜。

　　设计思路上，双提升工位的配置是为了匹配高节拍物流线：一个工位执行上升输送时，另一个工位可同时完成下降或等待接料，两个托架在同一框架内独立或协同动作，相比单立柱提升机显著缩短托盘等待时间。建模时框架立柱、横梁、斜撑均按受力路径搭建，导向轨安装面预留调整垫片位置，链条张紧座、缓冲器、检修平台和防护栏都单独成件，便于在三维环境中核对装配关系与运动干涉。滑座行程上下两端设置机械限位与缓冲块，防止过冲；托架与固定线体的对接高度按输送面标高取齐，高差控制在输送辊可补偿范围内。

　　外形与安装边界方面，这类设备属于高立式窄幅结构，占地面积集中在托盘进出口对应的框架投影区，高度方向随车间层高和提升行程确定，布置时需要在顶部留出驱动单元检修空间，底部预留地坑或地面安装基座。框架四周应设置安全防护网与检修门，托盘进出方向与上下游输送机中心线严格对中，地角螺栓按满载倾覆力矩布置。选型核对时，重点关注托盘规格、单次承载重量、提升节拍、进出口高度差以及与前后辊道线的衔接方式，再据此确定立柱截面、链条规格、驱动功率和导向轮间距。整体结构机制实用，覆盖了物流规划中垂直转运的常见工况，可作为车间立体输送方案设计、线体布局校核和非标提升机细化设计的参考结构。
