双托盘物流垂直输送提升设备结构设计

　　在电商仓储、快消品生产、医药冷链等需要多层空间物料流转的场景里，托盘类重载货物的垂直转运一直是产线与仓储衔接的痛点——传统货梯转运效率低、平层精度差，单托盘提升机单次仅能处理一个载具，无法匹配前后段双工位输送线的节拍，这款双托盘结构的垂直提升设备，正是针对这类大流量托盘转运需求开发的专用设备。设备采用双工位并列布局，可同时承载两个标准欧标或国标托盘，配合进出口端的移栽机构，能实现两个托盘的同步升降与交替进出，相比同规格单托盘提升设备，单位时间内的转运效率可提升近一倍，尤其适合进出货端均为双输送线布局的立体库接驳、楼层间产线物料转运场景。

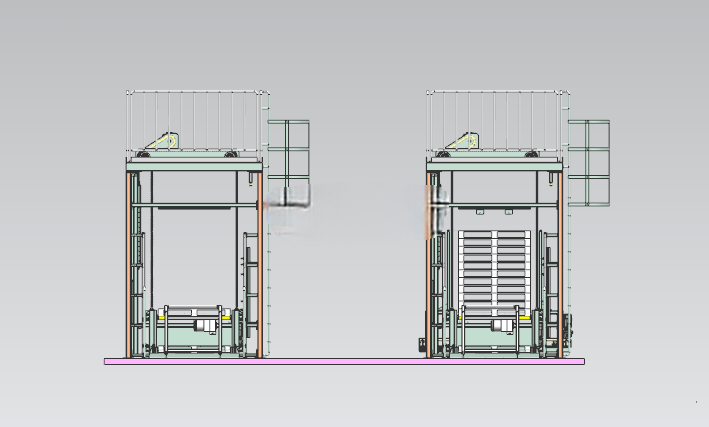

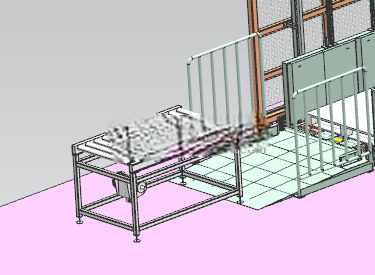

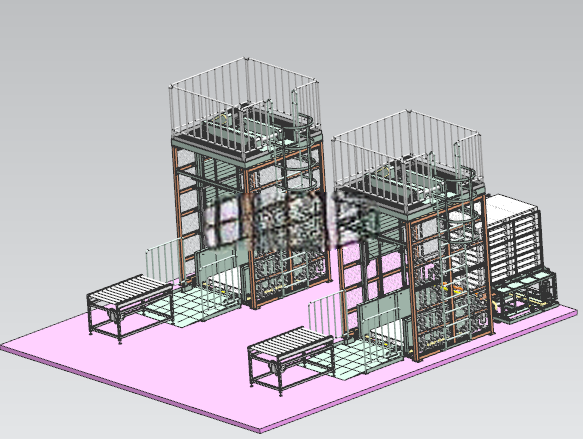

　　从结构设计逻辑来看，设备的升降驱动采用电机搭配链轮链条的传动方案，这种传动形式在重载垂直输送场景中具备极高的可靠性，链条传动的传动比恒定，承载能力强，不会出现皮带传动长时间使用后打滑、伸长量过大导致平层失准的问题，同时链条的维护成本更低，适合工厂内长时间连续作业的工况。升降速度设定为8m/min，这个速度区间是经过实际工况验证的合理值：速度过低会拖慢整线节拍，速度过高则会因为托盘载重量大（通常单托盘承载1000kg级货物），启停时的惯性冲击过大，不仅会影响设备框架的结构稳定性，还可能导致托盘上的货物出现移位、倾覆风险。设备的移栽机构采用标准模块化滚筒输送机，这种设计的优势在于通用性极强，可直接与车间内现有的滚筒输送线无缝对接，不需要额外定制过渡接驳机构，安装调试时仅需要调整对接处的滚筒高度差与导向挡边位置即可，大幅缩短现场安装的周期。从安装边界来看，设备整体为框架式立柱结构，两侧设置有防护网与检修爬梯，顶部预留驱动电机的安装维护空间，底部需要在地面做预埋钢板固定，框架的立柱采用加厚矩形型钢焊接而成，整体刚性足以承受双托盘满载时的偏载载荷，设备的进出口位置可根据现场布局需求设置在同侧、异侧或直角方向，适配不同厂房的走线布局。

　　设备的升降导向采用立柱内侧的导向轮配合导轨结构，升降台在运行过程中四个角的导向轮始终贴附导轨面，可抵消链条传动过程中产生的小幅摆动，保证升降台运行的平稳性，平层精度可控制在±5mm以内，完全满足滚筒移栽机与外部输送线对接的精度要求，不需要额外设置平层定位销机构即可完成托盘的顺畅移栽。在安全设计层面，设备框架外围全高覆盖防护网，防止人员误入升降运行区域，升降台的上下极限位置设置有硬限位与电气限位双重保护，防止超程运行，同时配备断链保护装置，一旦出现链条断裂的极端情况，保护机构会立刻卡入导轨的齿条槽内，将升降台锁止在当前位置，避免坠台事故。考虑到工厂内的日常维护需求，驱动电机与链轮张紧机构均设置在设备顶部的维护平台处，维护人员可通过侧方爬梯到达平台，定期检查链条张紧度、加注润滑脂，不需要拆解设备主体结构即可完成常规保养作业。双托盘的载台设计上，两个托盘位之间设置有分隔挡边，防止两个托盘在升降过程中出现位置偏移发生碰撞，载台表面的滚筒布局与外部移栽机的滚筒间距完全匹配，移栽过程中不会出现托盘卡滞、跳动的问题。

　　这款设备的结构设计没有采用复杂的非标定制部件，绝大多数零部件都可以选用标准件，比如输送滚筒、链轮链条、导向轮、型材框架等，不仅降低了制造成本，也方便后期运维时的备件更换，对于需要快速搭建多层物流输送系统的集成商来说，这种标准化程度高、适配性强的双托盘提升结构，能够大幅缩短项目的设计与交付周期。在实际选型应用时，可根据现场需要转运的托盘尺寸、单托最大载重量调整框架的宽度与立柱型材的壁厚，链条规格也可根据载荷等级对应选型，不需要大幅改动主体结构即可适配不同的工况需求，这种模块化的设计思路也让这款设备具备极强的场景适配能力，除了常规的仓储物流场景，也可应用在汽车零部件生产、家电装配等需要重载托盘垂直转运的生产场景中。
