三级定轴齿轮传动变速箱结构设计

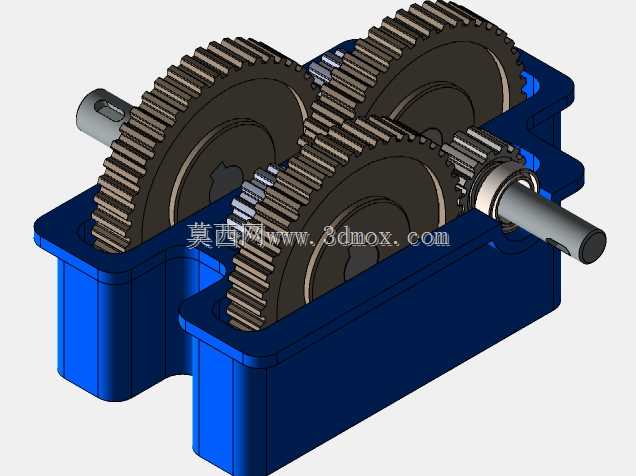

　　这套三级齿轮传动结构，核心采用定轴式圆柱齿轮啮合布局，输入轴与输出轴采用平行轴排布，整体集成在一体式铸造箱体内，可直接适配需要多级减速增扭的动力传输场景。从实际应用场景来看，这类三级传动结构既可以搭载在小型工业机器人的关节动力输出端，匹配伺服电机完成低转速大扭矩的动作输出，也可应用在小型代步车辆、专用作业小车的动力传输链路中，承接原动机输出的高转速低扭矩动力，经过三级齿轮副的逐级减速后，将适配负载需求的扭矩传递至执行端。

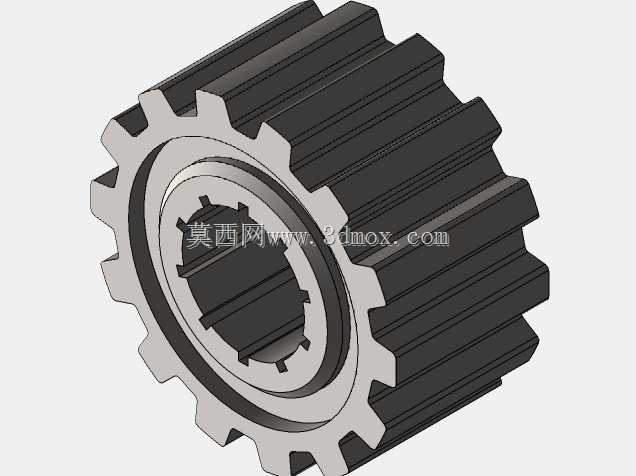

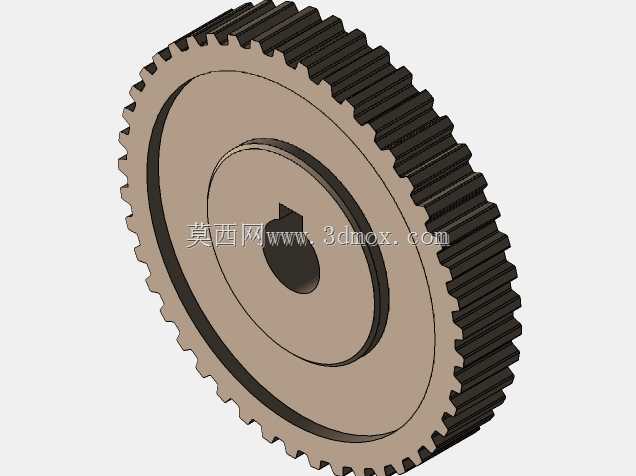

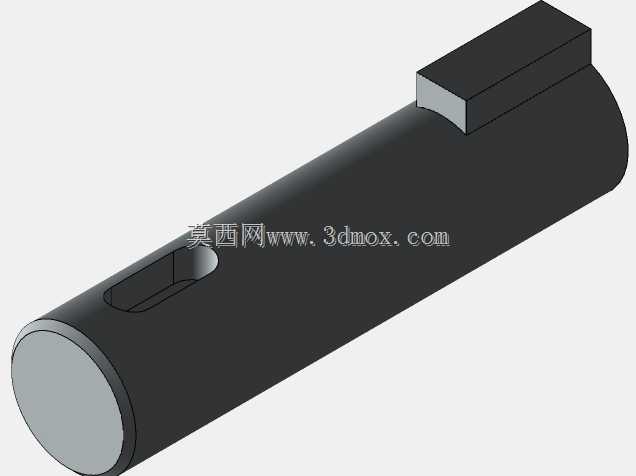

　　从功能特性来看，三级传动的布局相比单级、两级减速结构，能在有限的箱体空间内实现更大的传动比覆盖，每一级齿轮副都经过啮合侧隙的合理匹配，高速级采用小模数斜齿圆柱齿轮降低传动噪音与啮合冲击，中间级与低速级根据承载需求匹配对应模数的直齿圆柱齿轮，平衡加工成本与承载能力。输入轴端伸出箱体的轴段预留了标准联轴器安装位，可直接对接伺服电机、小型内燃机等原动机输出轴，输出轴端同样预留了键连接安装位，可直接连接负载轮、执行机构连接法兰等部件，无需额外加装转接结构。

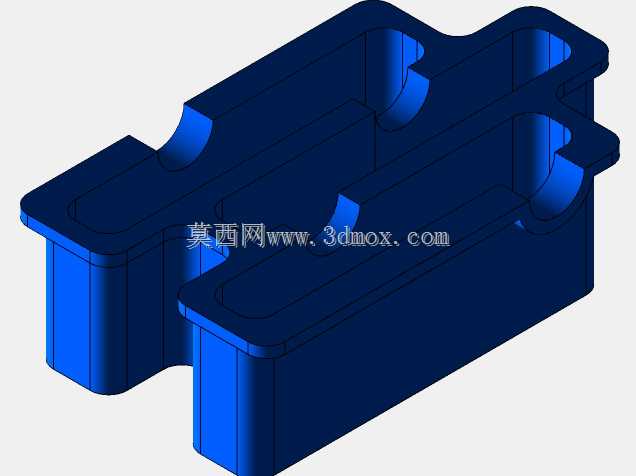

　　设计过程中优先考虑了箱体的安装边界，整体箱体采用下沉式腔体结构，齿轮啮合区域完全容纳在箱体内，避免传动过程中润滑脂飞溅外泄，箱体底部预留了四个安装固定孔位，孔位间距按照通用传动部件安装标准设定，可直接固定在设备安装基板上，不需要额外加工转接安装板。轴系支撑采用深沟球轴承作为转动支撑，轴承位的轴肩高度按照轴承安装拆卸标准设计，既保证轴承内圈的轴向定位可靠，也预留了标准拉马的拆卸空间，方便后期维护时拆解更换易损件。

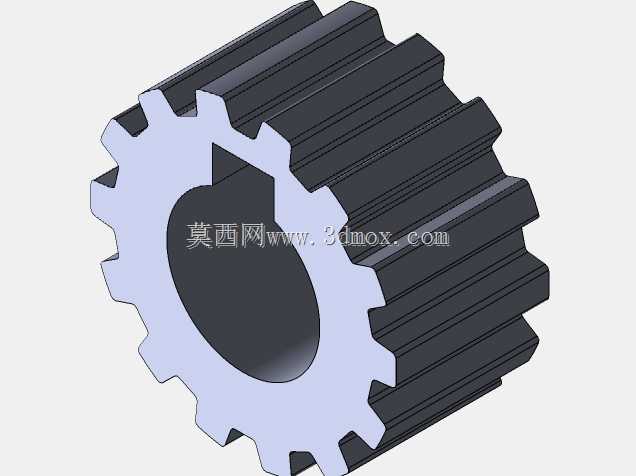

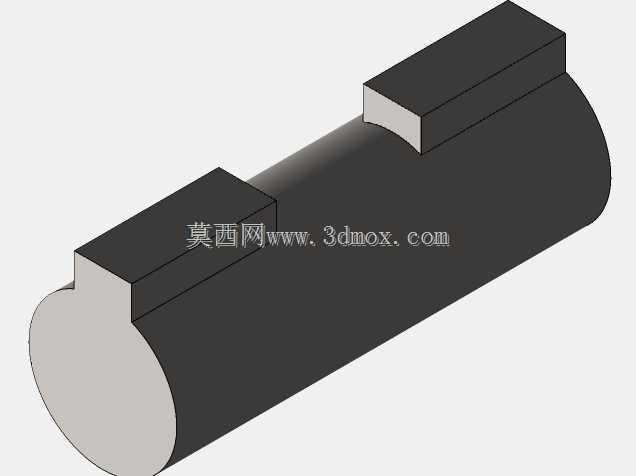

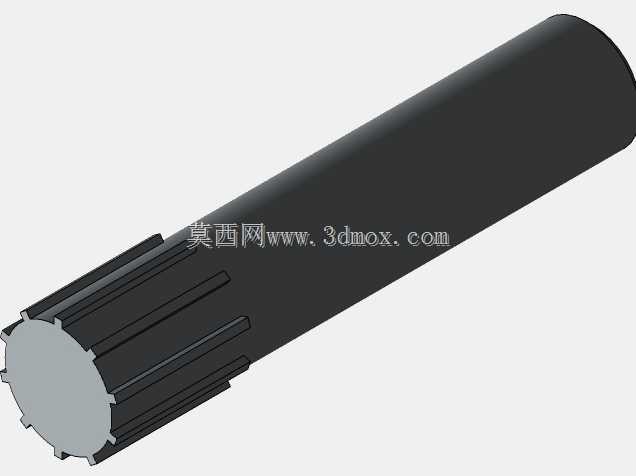

　　齿轮参数匹配过程中，每一级的传动比分配按照等强度原则设定，高速级传动比略大于中低速级，让各级齿轮的接触强度、弯曲强度尽量趋近一致，避免某一级齿轮过早出现疲劳失效。齿轮与轴的连接采用平键传递扭矩，键槽位置对称分布在轴的受力侧，降低轴转动过程中的不平衡量，轴上对应齿轮安装位置都设置了轴向定位轴肩，配合轴端挡圈完成齿轮的轴向固定，避免正反转切换过程中齿轮出现轴向窜动。箱体的分箱面设置在轴系中心平面位置，装配时可以先将整套轴系与齿轮预装完成后整体放入下箱体，再扣合上箱体完成装配，大幅降低装配过程中的对位难度，也方便后期检修时直接打开上箱体观察齿轮啮合磨损情况，不需要完全拆解所有轴系连接。

　　润滑方式采用脂润滑，箱体内腔预留了足够的润滑脂存储空间，齿轮转动过程中可以带起润滑脂覆盖啮合齿面与轴承位置，不需要额外加装复杂的油路循环系统，适配免维护、长周期运行的使用需求。输入轴与输出轴伸出箱体的位置都设置了密封槽，可安装标准骨架油封完成动密封，避免外界粉尘、水汽进入箱体内部污染润滑脂，也防止润滑脂从轴伸位置泄漏污染周边设备部件。整套结构的所有零件都采用标准件与通用加工件组合，齿轮可采用滚齿加工完成齿形切削，轴类零件采用普通车床与外圆磨床即可完成加工，箱体采用铸铝或者铸铁铸造后铣削分箱面与轴承安装孔，加工工艺成熟，量产成本可控，适合中小批量配套使用。
