户外拱形立柱式钢结构遮阳雨棚设计

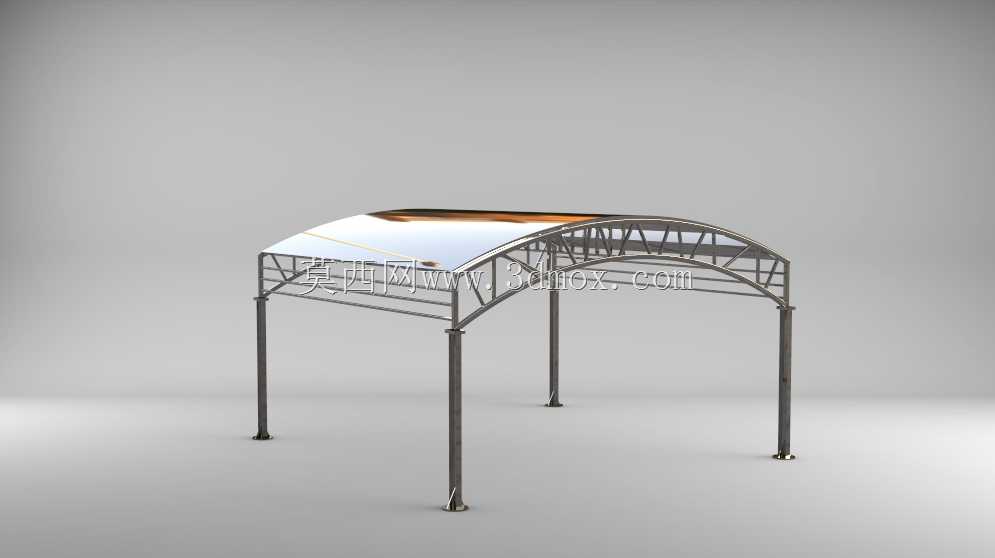

　　这款拱形立柱式钢结构棚体，主要面向户外露天场地的遮蔽需求设计，常见应用场景包含厂区物料堆放区遮雨、私家车露天停放遮阳挡雨、户外作业工位临时遮蔽、园区人行通道连廊顶盖等场景，可有效阻隔直射阳光、遮挡常规降雨，避免被覆盖区域的设备、物料、人员长期暴露在露天环境下出现老化、锈蚀或作业不便的问题。从结构设计逻辑来看，整体采用四柱支撑的对称式布局，四根垂直立柱作为主要承重构件，柱脚设置带安装孔的法兰底座，可通过膨胀螺栓与硬化混凝土地面固定，安装时需保证四根立柱的安装点位水平度误差控制在2mm以内，避免上部拱架安装后出现应力集中的问题。

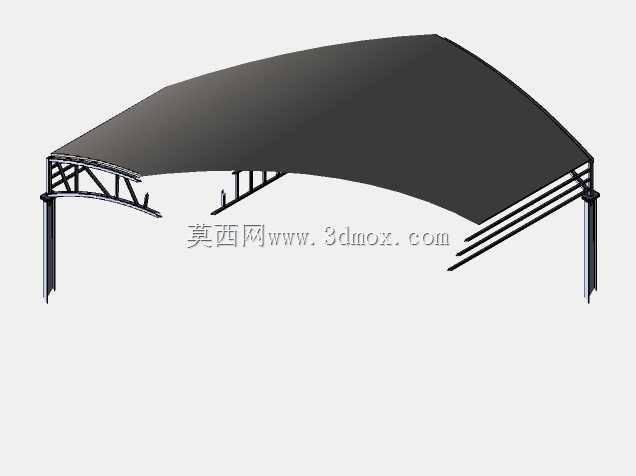

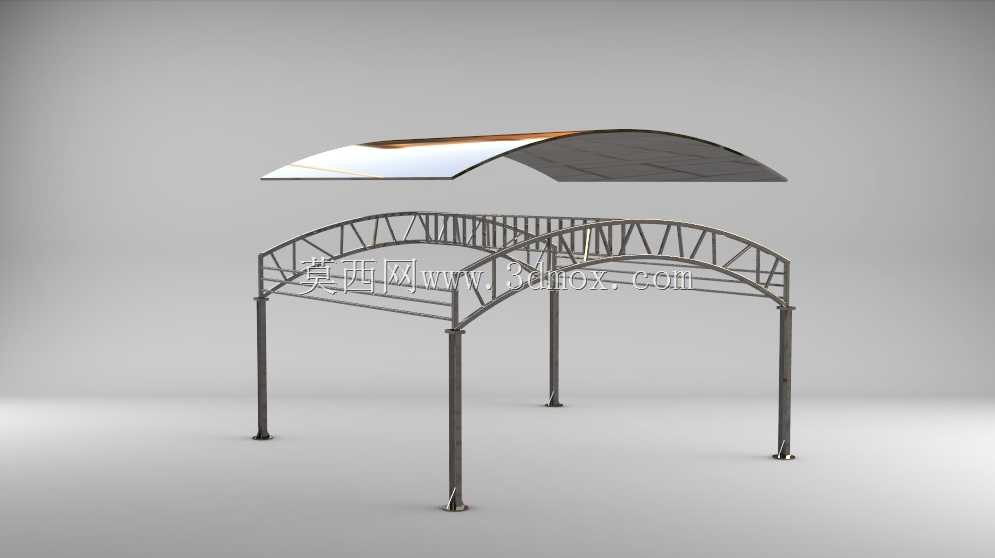

　　上部拱架采用弧形桁架结构，上弦杆为连续弯弧的型钢构件，下弦杆配合直型钢与腹杆组成三角稳定单元，相比纯实腹式拱架，桁架结构在保证整体抗弯、抗风载能力的前提下，能有效降低整体自重，减少立柱传递到基础的竖向荷载，同时弧形顶面可让降雨自然向两侧滑落，避免棚顶出现积水荷载。棚顶覆盖的采光板材嵌装在拱架上弦的预留卡槽内，板材边缘设置密封胶条，可避免雨水从拼接缝隙渗漏。设计过程中首先确定了棚体的覆盖跨度与净空高度，常规适配的覆盖宽度为单车位级别的3.5米左右，纵向长度可根据实际使用需求沿拱架垂直方向拓展，立柱底部到棚顶最低点的净空高度控制在2.4米，既满足普通家用车辆、人员通行的高度需求，也不会因过高导致整体抗风性能下降。

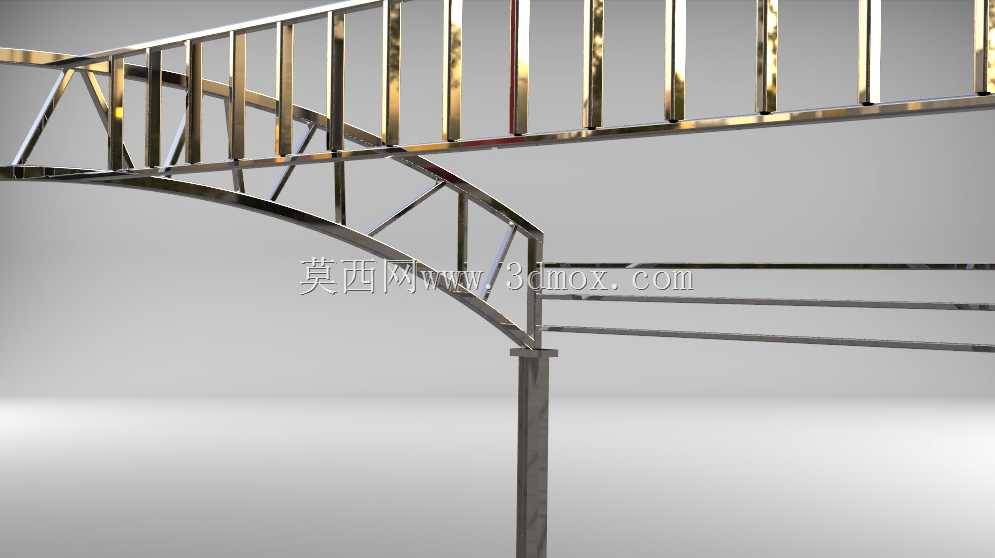

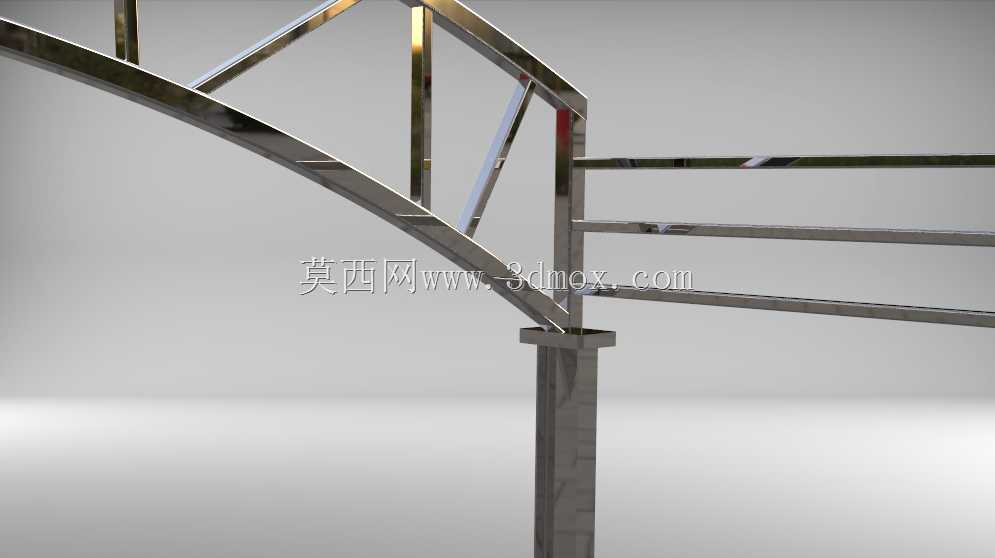

　　结构受力校核阶段，针对常见的户外工况做了对应验算：竖向荷载考虑0.5kN/㎡的积雪荷载与板材自重，水平方向考虑基本风压0.4kN/㎡的风荷载作用，通过有限元分析验证各杆件的应力水平均在材料许用应力范围内，柱脚的抗拔力也满足大风工况下的固定要求。构件连接节点处，立柱与上部拱架采用焊接加角码补强的连接方式，腹杆与弦杆之间采用满焊连接，所有焊缝完成后需做除锈防锈处理，表面喷涂户外专用防腐涂层，适配户外长期使用的耐候需求。安装边界方面，要求安装地面为厚度不小于150mm的C20硬化混凝土地面，若安装在软土地基区域，需提前为每个柱脚做独立混凝土基础，基础埋深不小于当地冻土层深度，避免冬季冻胀导致立柱倾斜。

　　棚体的侧向未设置封闭围挡，保持了良好的通风性，夏季使用时不会出现棚下闷热积热的问题，同时通透的结构也不会对周边区域的采光造成明显遮挡。在细节处理上，拱架的端部做了圆弧收边处理，避免尖锐棱角带来的磕碰风险，柱脚法兰处设置装饰盖板，遮盖固定螺栓，提升整体外观整洁度。
