带安装法兰的立式轴座支撑构件

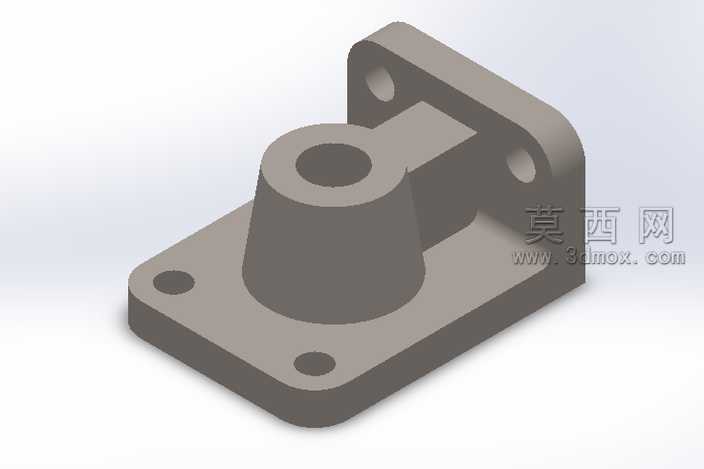

该构件为立式安装的轴类支撑结构，整体采用一体化建模思路完成设计，建模过程中以参数化特征驱动各部分尺寸，保证结构各部位的装配公差匹配要求。底部为矩形安装法兰底座，底座四角开设圆形通孔，用于穿装螺栓完成构件在安装基面的固定，底座边缘做了均匀的圆角过渡处理，既避免应力集中提升结构强度，也去除锐边提升安装操作的安全性。底座上方为锥台过渡段，锥台采用上窄下宽的渐变结构，能够将上部轴孔承受的径向载荷均匀分散传递到底部法兰面，提升整体结构的承载稳定性，锥台与底座、上部立板的衔接位置均做了平滑圆角处理，优化应力传导路径。锥台上方为同轴的圆筒轴套结构，轴套内孔为光滑圆柱面，用于穿装转轴类零件，为轴类部件提供径向支撑，轴套的壁厚经过合理计算，在满足支撑强度要求的同时尽可能控制整体重量。轴套后侧连接立式安装立板，立板上开设两个同轴的圆形安装孔，可用于侧向辅助固定或者连接其他关联构件，立板与轴套、底座的衔接处做了加厚处理，提升侧向受力时的结构刚性。建模完成后采用哑光金属材质进行渲染表现，材质表面设置了细微的磨砂质感，还原普通机械结构件的真实表面状态，渲染时采用柔和的侧上方打光，清晰呈现各部位的结构轮廓与衔接关系，同时通过阴影效果突出构件的立体形态。整个结构设计兼顾了安装便捷性与承载可靠性，各部位的尺寸比例经过优化，既满足机械装配的功能需求，也具备规整的工业外观，可作为通用机械中的轴系支撑部件直接应用于相关设备中，也可根据实际装配需求对各部位尺寸进行参数化调整，适配不同的安装场景与载荷要求。
