磁带调节器上部步进机构设计

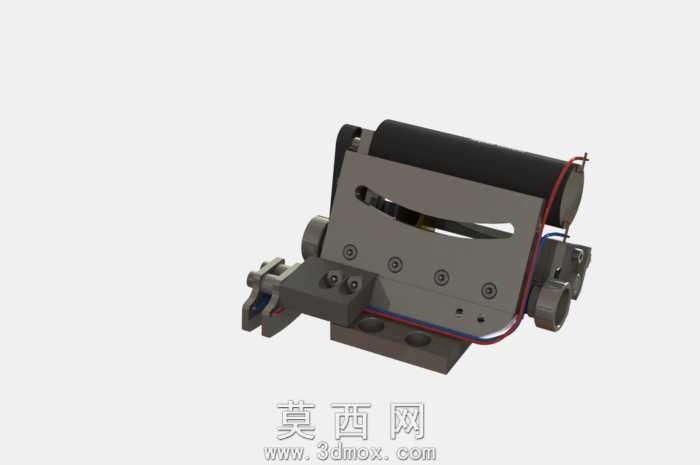

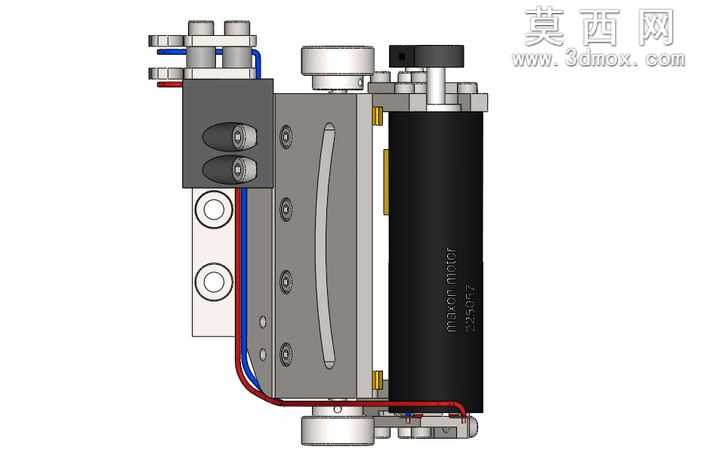

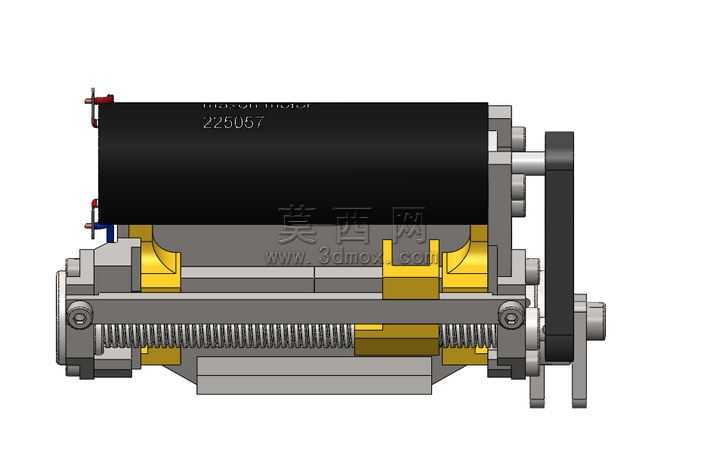

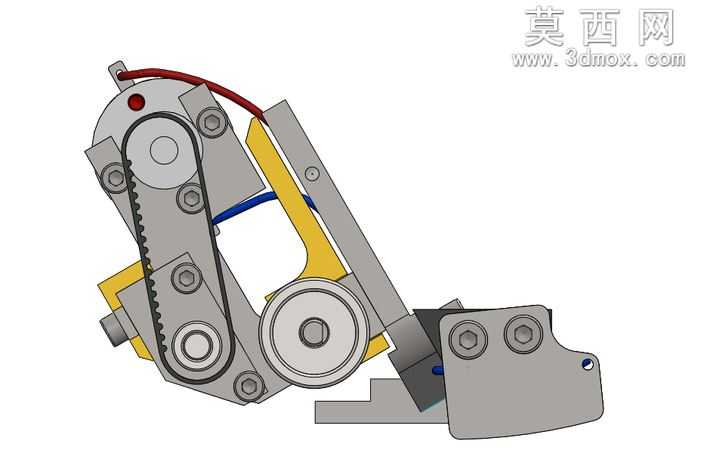

本作品为磁带调节器上部步进机构的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先对机构的安装基座进行基准定位，通过拉伸、切除、阵列等基础特征完成基座上的安装孔位、定位槽、走线槽的精准绘制，确保各孔位同轴度、平面度公差符合装配要求。上部的辊轴组件采用旋转特征生成主体，配合键槽特征实现与驱动端的周向固定，辊轴表面做哑光磨砂材质处理，还原实际橡胶辊的摩擦纹理与质感。中部的调节支架采用钣金特征建模，通过折弯、成型、冲孔工序模拟真实钣金加工流程，支架表面赋予拉丝不锈钢材质，调整金属粗糙度参数至0.8μm，添加轻微环境反射效果还原金属冷加工质感。机构的走线部分采用扫描特征生成红蓝双色导线，赋予绝缘橡胶材质，调整材质的漫反射参数模拟橡胶的哑光特性，导线沿预设路径自然排布，还原实际装配中的走线逻辑。设计过程中重点考量步进调节的精度控制，将带步角参数设置为可变量，通过配置管理器实现不同步角参数的快速切换，方便操作员根据实际使用场景快速调整限位器位置，无需重复建模即可验证不同步角下的机构运行状态。装配阶段采用自下而上的装配逻辑，对各运动部件添加同轴、重合、行程限制等配合关系，通过运动仿真模块验证步进过程中各部件无干涉，辊轴转动顺畅无卡滞，限位块的行程范围符合设计预期。渲染阶段采用工作室环境光源，添加主光源、补光与轮廓光，调整阴影柔化参数，突出机构的金属结构层次与部件装配关系，最终呈现的模型可直接用于生产装配指导、机构原理演示以及后续的优化迭代设计，为磁带输送类设备的调节机构设计提供可复用的三维参考方案。
