一体式手持塑料簸箕三维结构设计

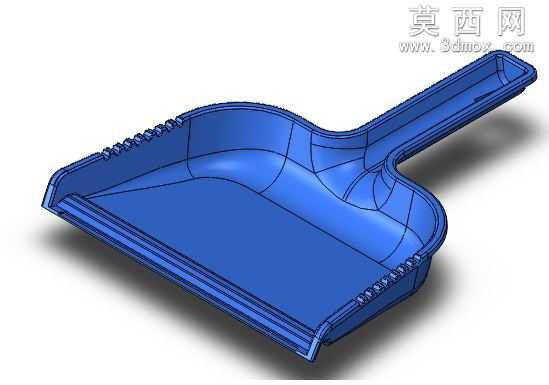

本作品为一体式手持塑料簸箕的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循注塑件生产的工艺逻辑开展结构设计，兼顾日常使用的实用性与量产加工的可行性。建模阶段首先从使用场景的人机尺寸切入，确定簸箕整体的握持长度、盛料腔体容积、前缘贴地角度等核心参数，手柄部分采用符合人体工学的弧形过渡设计，握持区域做了微幅内凹处理，匹配日常抓握时的手掌弧度，长时间握持施力也不易产生硌手的不适感；盛料腔体采用前低后高的倾斜式结构，前缘做了极薄的收口处理，能够紧密贴合地面，清扫时可顺畅将垃圾扫入腔体内部，不会出现垃圾被前缘推走的漏扫问题，腔体两侧做了加高挡边，避免清扫过程中细碎垃圾从侧边洒落。腔体与手柄的衔接位置做了大圆角顺滑过渡，既避免了尖锐棱角带来的使用安全隐患，也能有效提升结构整体的抗弯折强度，减少使用过程中衔接处断裂的风险；簸箕上沿设置了一排均匀分布的齿状凸起结构，可在清扫时刮除扫帚上粘附的毛发、纤维类杂物，无需手动清理扫帚，大幅提升清洁操作的便利性。材质渲染阶段选用日常清洁工具常用的硬质PP塑料材质，还原塑料件表面细腻的哑光质感，对边缘的圆角过渡、结构加强筋的位置做了光影效果处理，清晰展现各部分的结构细节；模型内部在手柄与腔体的衔接处、腔体底部都设计了隐形的加强筋结构，在不增加产品整体壁厚的前提下大幅提升结构强度，避免注塑生产时出现缩痕问题，同时也能降低材料用量，控制生产成本。整个模型的所有壁厚都保持均匀一致，所有转角位置都做了符合注塑工艺要求的圆角处理，避免生产过程中出现应力集中、填充不满的问题，模型可直接用于后续的模具设计、结构验证，也可作为日用清洁产品设计的参考素材，整体结构简洁实用，完全匹配日常家庭、办公场景的清洁使用需求。
