立式五轴联动数控铣削加工中心设备

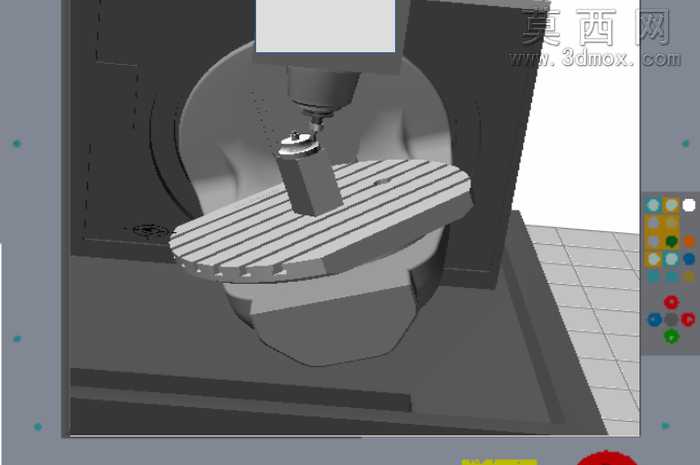

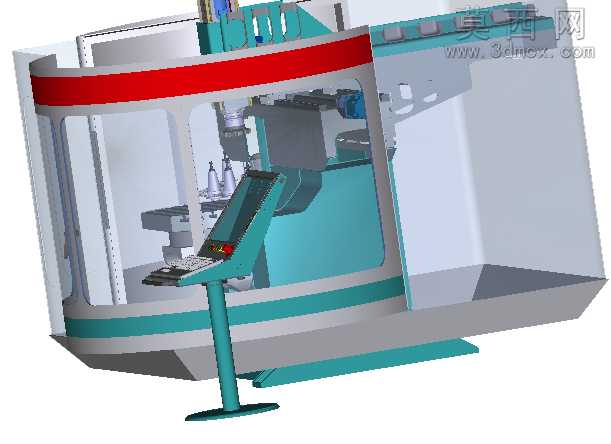

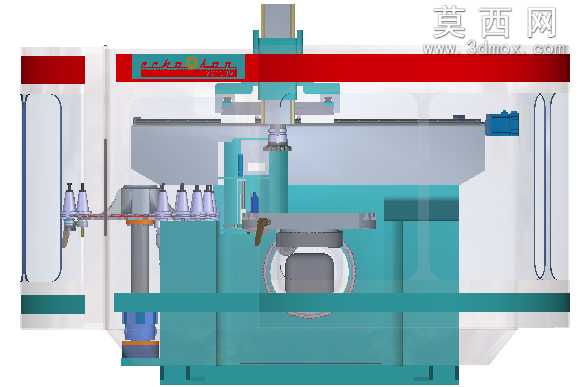

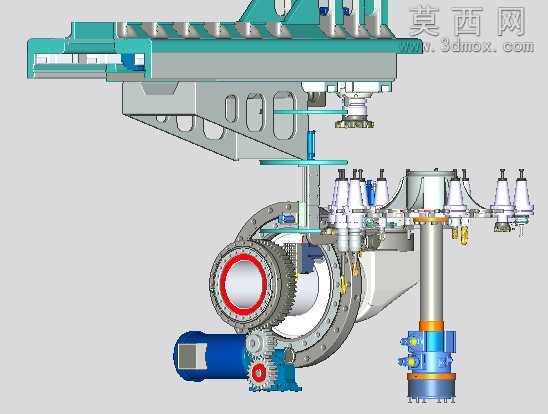

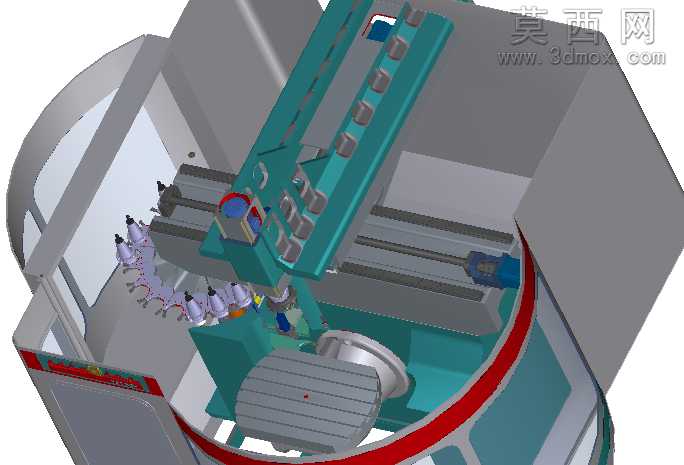

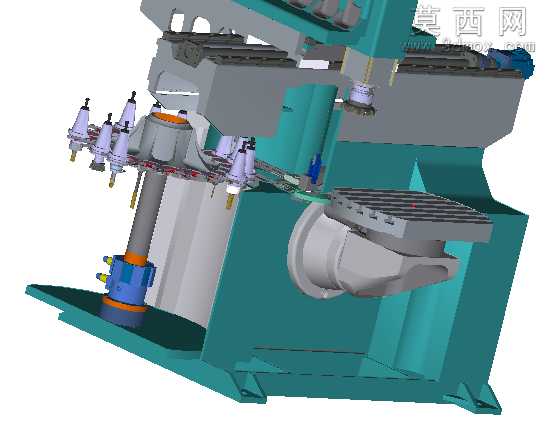

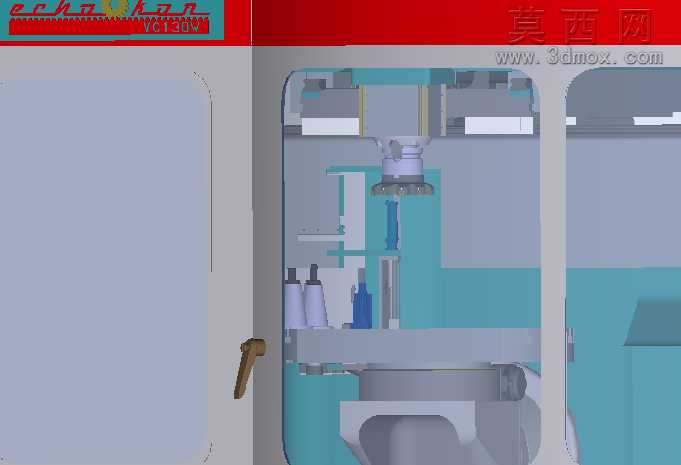

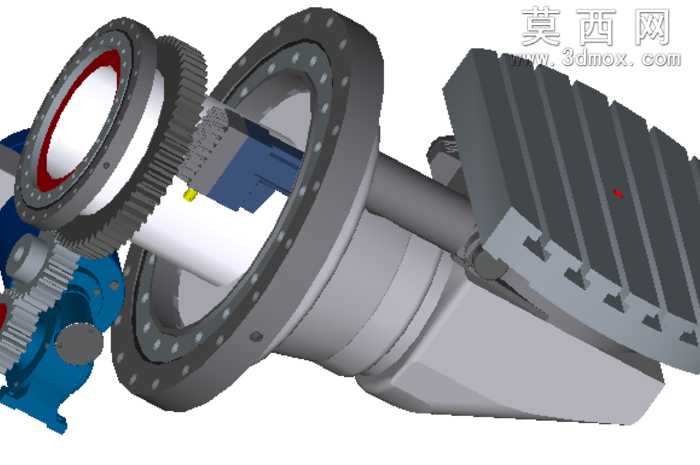

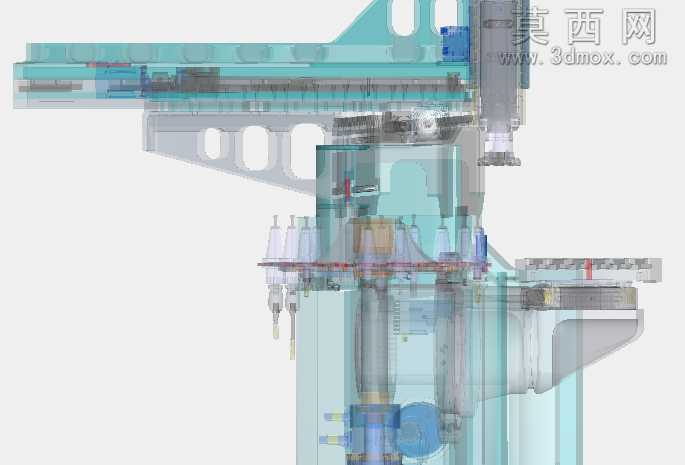

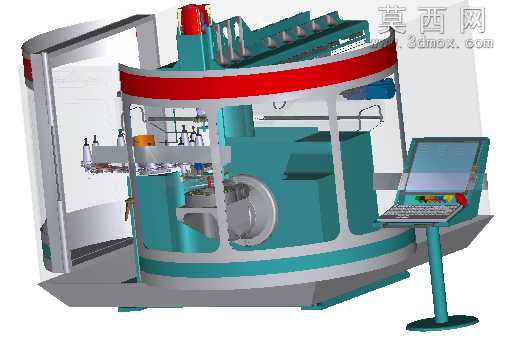

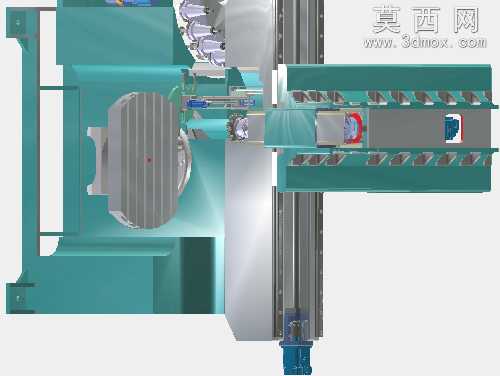

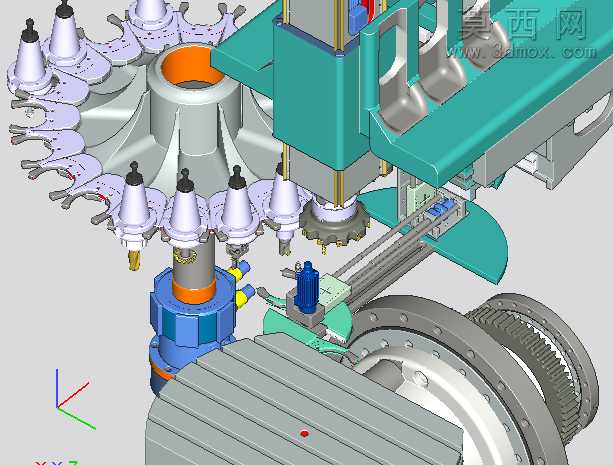

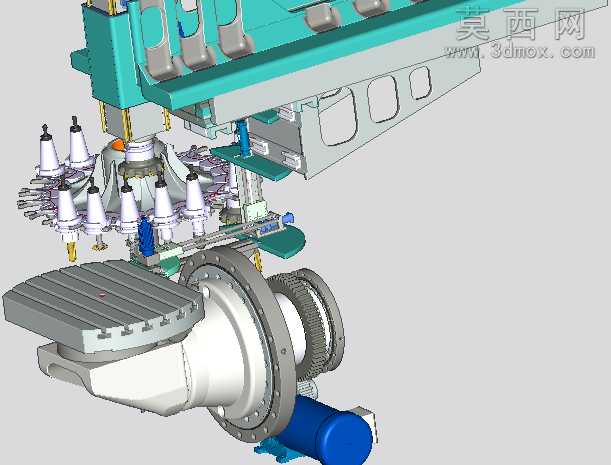

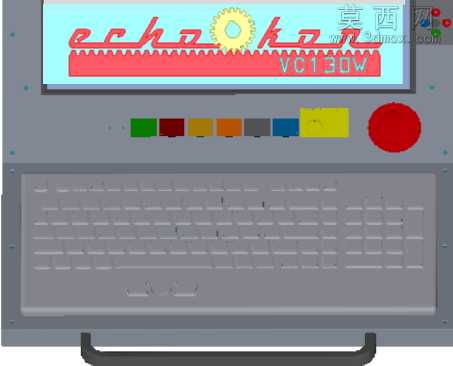

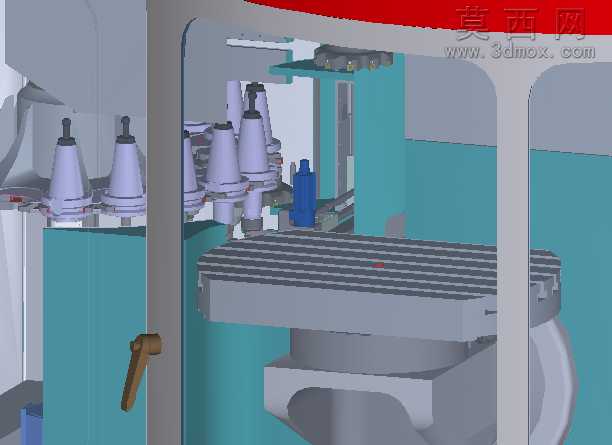

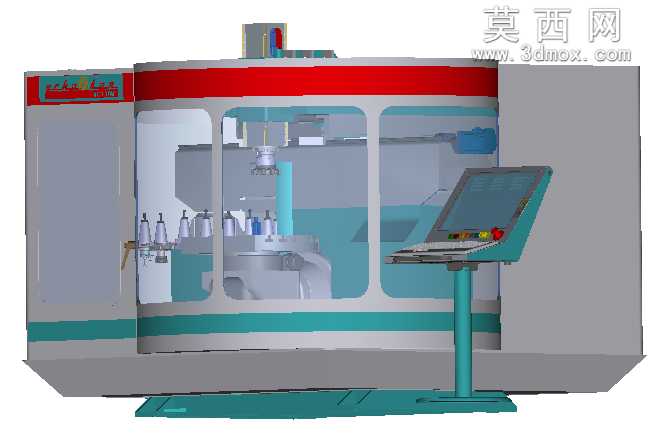

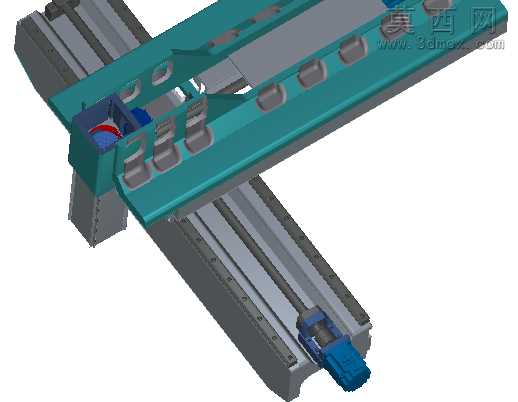

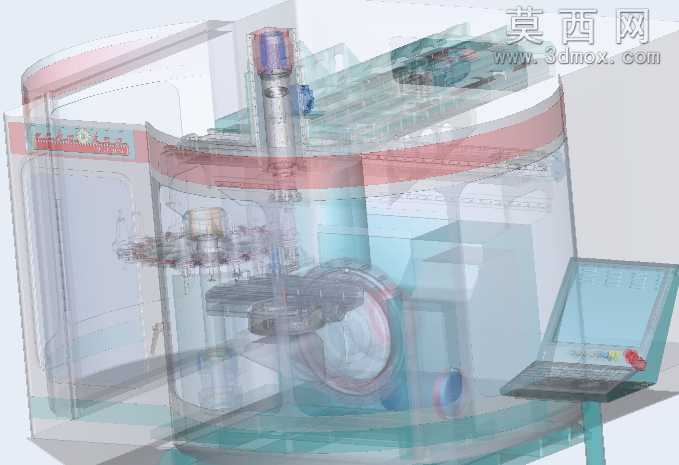

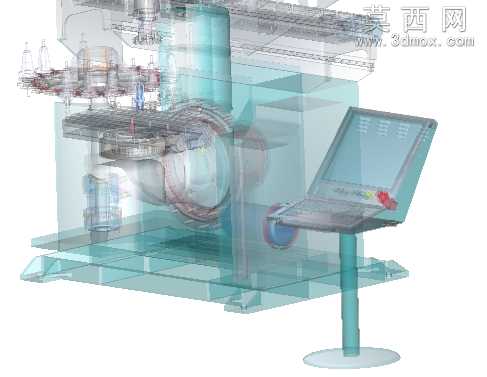

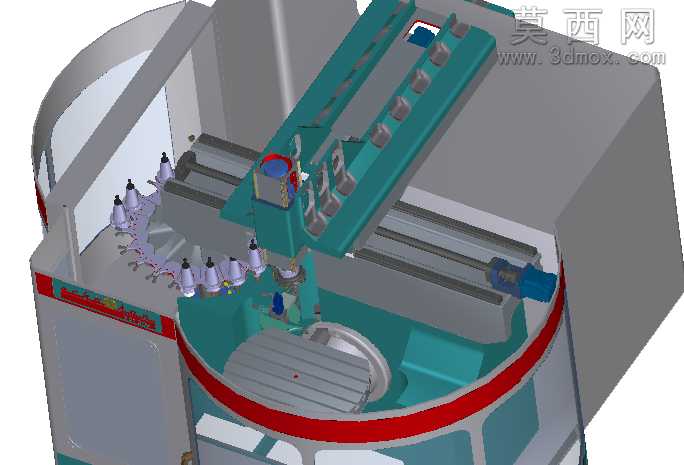

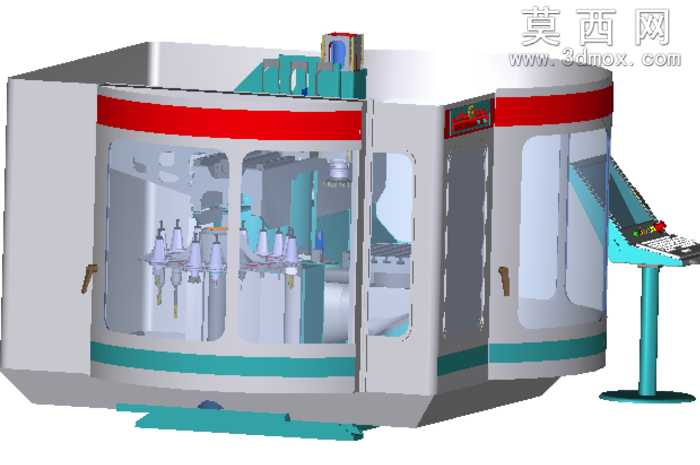

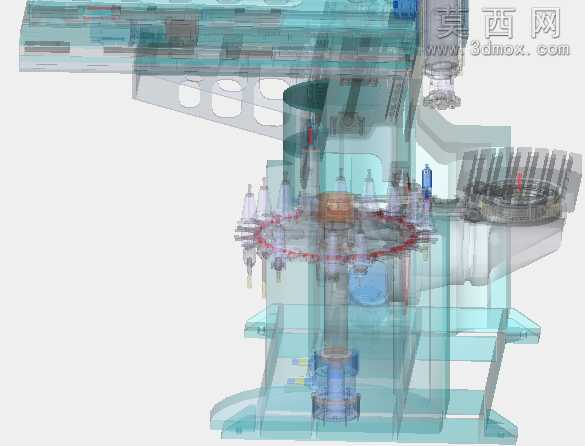

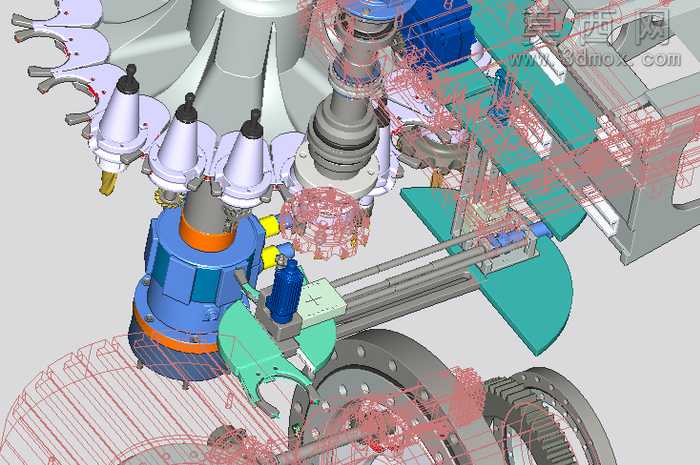

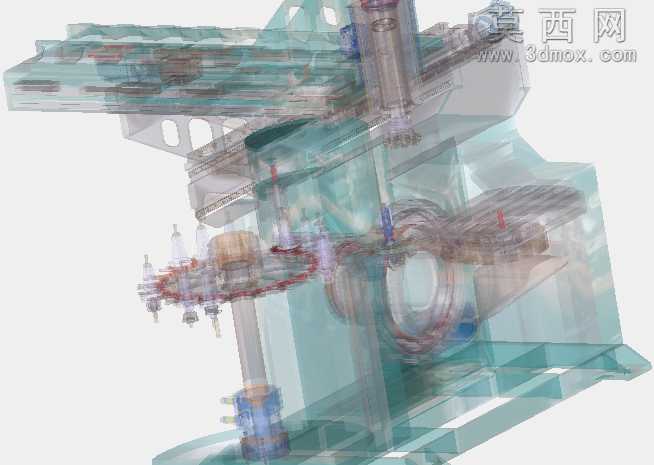

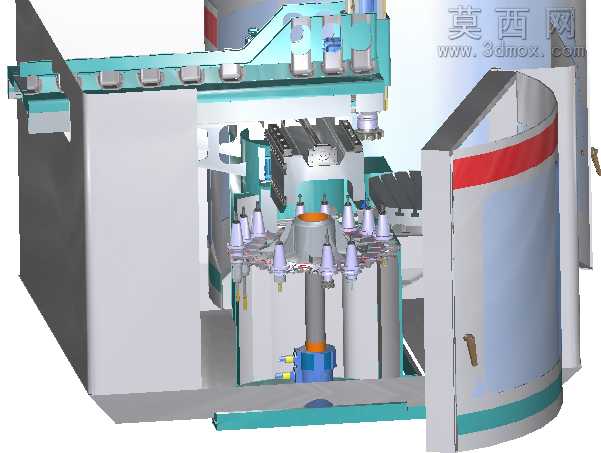

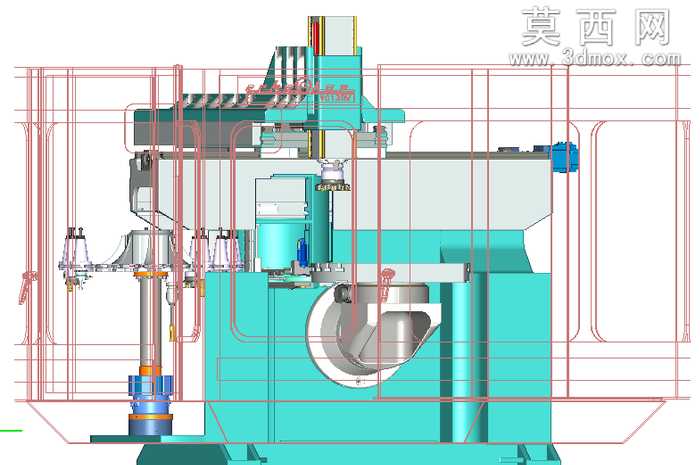

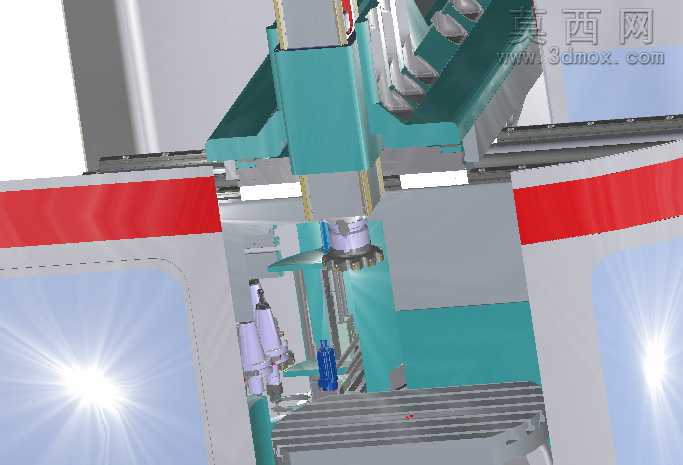

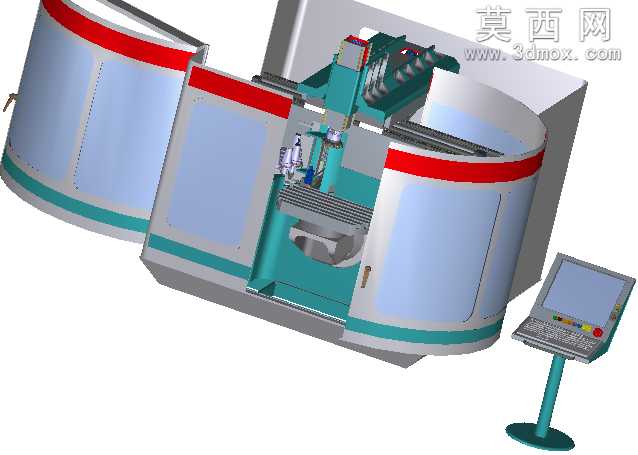

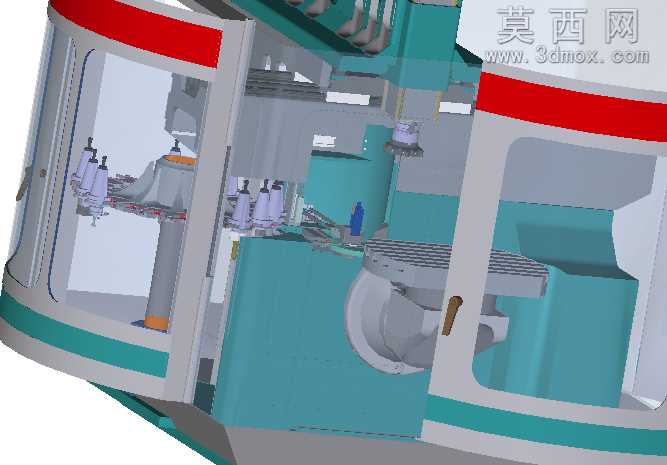

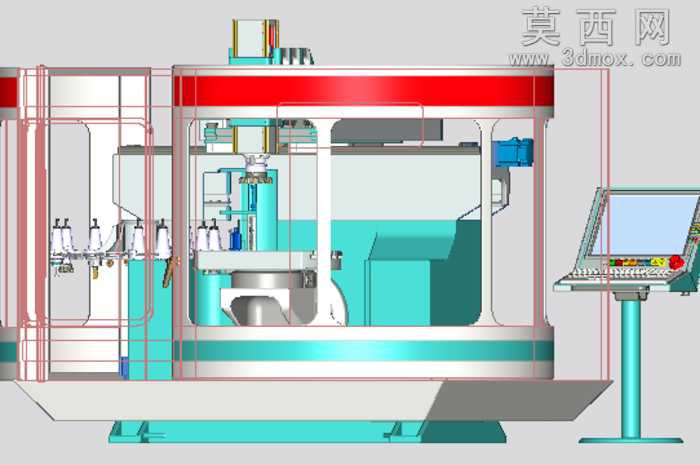

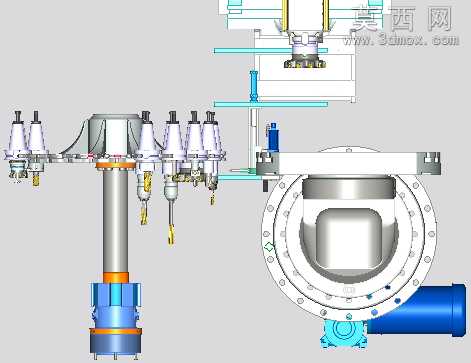

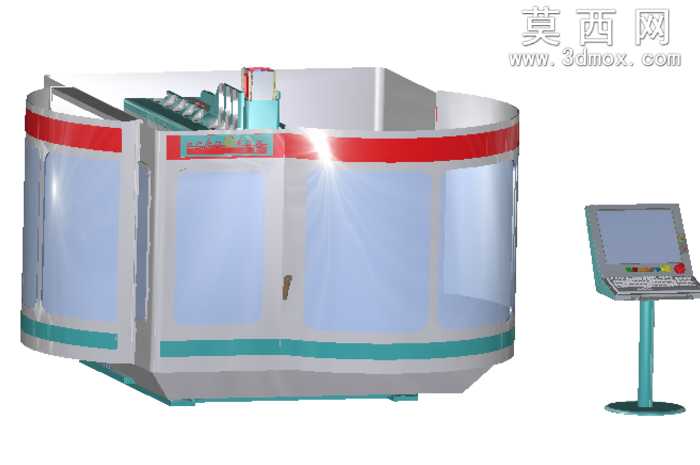

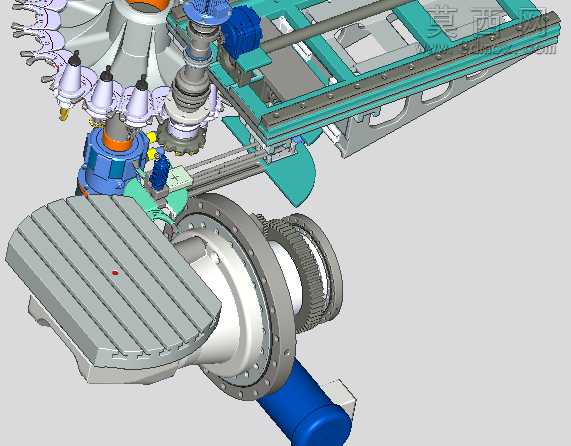

本作品为立式五轴联动数控铣削加工中心的三维数字化模型，建模过程严格遵循高端精密数控机床的真实结构比例与功能逻辑，完整还原设备的全系统构造。模型采用分层级参数化建模思路，首先搭建整体承载框架：底部为高刚性铸铁床身基座，采用灰铸铁材质模拟，表面做哑光磨砂质感处理，还原机床床身减震耐磨的材质特性，基座上方设置环形旋转工作台支撑结构，匹配五轴加工所需的回转进给功能。床身主体立柱采用青绿色机床防护漆材质渲染，表面添加细微的漆面颗粒质感与工业使用痕迹，中部设置主轴箱安装腔体，还原主轴系统的安装空间，主轴部分模拟高性能数控铣削主轴结构，做金属亮面与哑光防护件的材质区分，还原主轴高速运转的精密结构特征。设备顶部设置环形刀库结构，红白色环形防护栏采用亮面工程塑料材质渲染，刀库内完整排布多组不同规格的铣削刀具，刀柄部分做金属抛光质感处理，还原自动换刀系统的刀位布局，刀库旁设置换刀机械手的安装结构，匹配设备带工具更改功能的设计特点。设备侧方独立设置操作站结构，操作立柱做与床身同色系的青绿色漆面处理，上方操作面板集成显示屏、按键键盘与操作按钮，显示屏做玻璃反光质感渲染，按键区做不同颜色的功能区分，还原真实机床的人机交互操作界面。设备外围设置半包围式安全防护门，防护门采用透明钢化玻璃与金属框架结合的材质表现，玻璃部分添加轻微的反光与通透质感，金属框架做拉丝不锈钢材质处理，还原机床安全防护结构的真实形态。建模过程中对各运动轴的结构做了精准还原，两个高速旋转轴的传动结构、进给导轨的安装位置、管线排布的预留空间都做了细致刻画，所有装配关系符合真实机床的机械原理，既保证外观的高度还原，也体现五轴加工中心可实现复杂曲面精密金属切削的功能特性，可用于机床结构教学、加工方案演示、设备布局规划等场景使用。
