商用高温门式洗碗设备三维结构设计

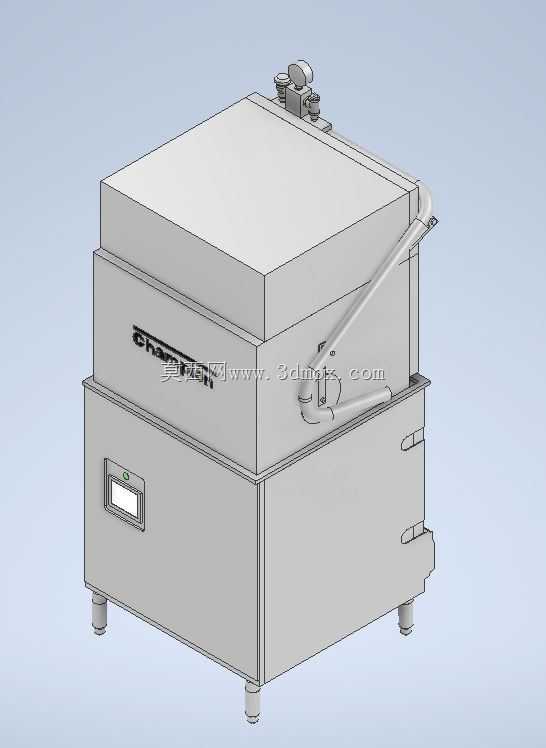

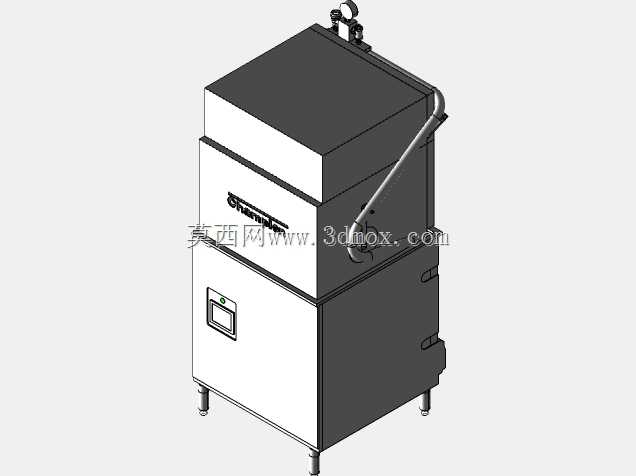

　　设备底部配置四个可调式支撑脚，单脚调节行程可达20mm，可适配后厨地面存在的15mm以内高低差，安装时无需额外做地面找平处理，支撑脚底部采用防滑橡胶垫，可降低设备高速喷淋作业时产生的振动传递，避免长期运行出现地脚移位问题。设备正面下部设置嵌入式操作面板，面板与舱体采用齐平式安装设计，面板边缘做R3圆弧过渡，避免后厨作业时磕碰划伤，面板区域集成了运行状态指示、温度调节、模式切换功能，操作高度距离地面1100mm，符合后厨操作人员站立操作的人体工程学高度，无需弯腰即可完成全部操作。这款高温门式洗碗设备主要面向连锁餐饮后厨、单位食堂、大型餐饮门店的餐具集中清洗场景，单小时额定处理量可达60架标准餐具筐，适配208-240V三相供电工况，可满足峰值时段连续餐具周转需求。从结构设计逻辑来看，整机采用分层堆叠式布局，底部为集成加热增压模块的储水舱段，中部为核心洗涤舱，顶部为控制与管路接驳舱，三段式结构通过快拆式卡扣与密封胶条拼接，既方便生产阶段的模块化装配，也便于后期运维时对加热组件、喷淋管路的快速拆解检修。

　　舱门采用上翻式铰接结构，门体侧边配置气弹簧支撑组件，开门时可自动悬停在任意开启角度，最大开启角度可达105度，方便餐具筐的推入与取出，门体边缘环绕整圈耐高温硅胶密封条，在高温洗涤工况下可保证舱内压力稳定，避免蒸汽泄漏造成的热量损耗与后厨环境湿度过高问题。设备侧部预留了进水、排水、供电的统一接驳区域，所有管路接口均采用标准快插式接头，进水口配置内置式过滤组件，可拦截进水中的大颗粒杂质，避免堵塞喷淋臂喷嘴，排水口采用高位防溢流设计，可防止排水管路异味倒灌进入舱内。

　　顶部区域集成了进水电磁阀、增压泵、压力检测组件，增压模块可将洗涤水加压至设定压力，通过上下两层旋转喷淋臂实现360度无死角喷淋，配合高温洗涤程序，可快速分解餐具表面的油污与食物残渣，相比传统提拉式洗碗机，门式结构的舱内有效容积更大，可同时容纳更多餐具，且开门操作的动线更符合后厨作业习惯，减少操作人员的动作幅度。从安装边界来看，设备整机宽度控制在700mm区间，深度800mm，整机高度1500mm，安装时需在设备后侧预留100mm的散热与管路接驳空间，左右两侧各预留50mm的检修间隙，顶部预留300mm的开盖操作空间，无需额外做地基固定，放置在平整硬化地面即可投入使用。

　　设备外壳全部采用304不锈钢板材折弯焊接成型，所有外露焊缝均做打磨抛光处理，板材表面做拉丝处理，既耐后厨环境的油污腐蚀，也方便日常清洁擦拭，舱体内壁采用圆弧过渡设计，无清洁死角，避免食物残渣残留滋生细菌。在管路走线设计上，所有内部水管、线缆均沿舱体边角的走线槽排布，通过卡扣固定，避免长期接触高温水出现管路老化加速问题，蒸汽排放管路设置在设备后侧上部，可直接对接后厨的排风系统，将洗涤过程中产生的蒸汽直接排出，避免蒸汽在厨房内弥散。设备的加热模块采用浸入式加热结构，加热效率更高，可快速将洗涤水升温至设定高温，同时配置过热保护装置，当舱内缺水或温度超过阈值时自动切断加热电源，避免干烧引发的安全隐患。
