手电钻配套铝管切割工装装置

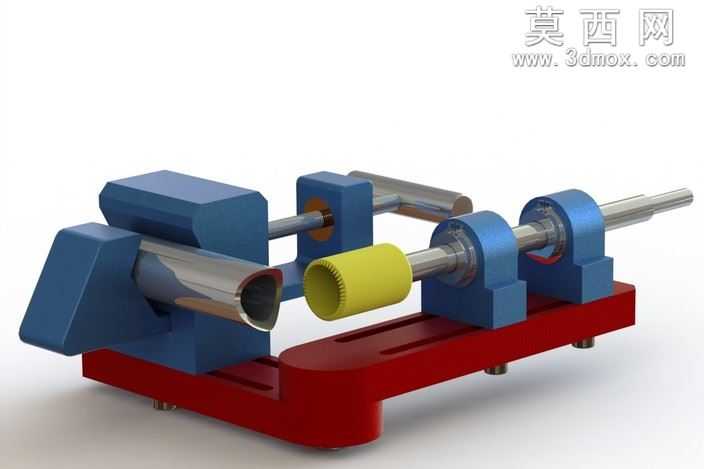

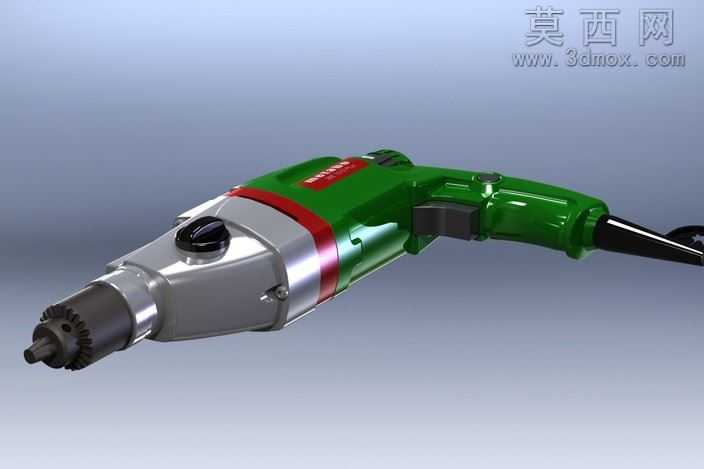

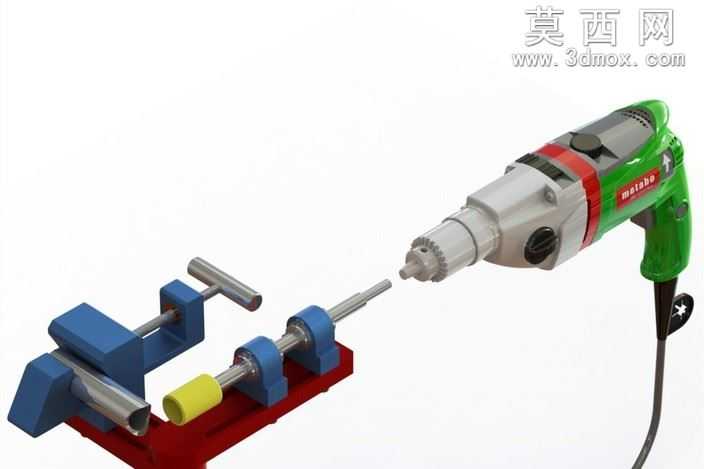

本套装置为适配手持电钻设计的手动铝管切割工装，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械加工装配公差要求，对每一处配合面做了间隙预留设计，确保实物装配后各运动部件无卡滞、定位精准。模型渲染阶段针对不同部件赋予了对应写实材质：底座采用哑光喷塑红漆金属材质，还原工装底座的厚重稳固质感；夹持座、导向座采用蓝色工程塑料与烤漆金属结合的材质表现，清晰区分功能部件；滑动压杆、定位芯轴做了镀铬亮面金属材质处理，还原金属加工件的光洁表面；配套的手持电钻部分还原了绿黑配色的工程塑料外壳、金属钻夹头、橡胶电源线的不同材质质感，黄色的待切铝管端部保护套也做了软质橡塑材质的渲染表现，整体渲染光影柔和，结构层次清晰，可直观展示装置的装配关系与工作状态。从结构设计来看，装置采用分体式功能布局，左侧为管材夹持虎钳结构，通过T型丝杠带动活动夹块开合，可适配不同直径的铝管装夹，夹块内侧做了V型定位槽，保证管材装夹后同轴度稳定；中部设置两组带滑动轴承的导向座，用于承载传动芯轴，芯轴一端连接电钻钻夹头获取动力，另一端安装切割锯片，可沿轴向进给完成管材环切；右侧预留电钻定位靠位结构，保证电钻与芯轴的同轴度，避免动力输入时出现偏摆。设计思路围绕低成本手动管类加工需求展开，无需专用切割设备，仅搭配日常常用的手持电钻即可完成铝管的精准裁切，整体结构紧凑小巧，可固定在工作台面使用，操作时先将待切铝管穿入左侧夹持机构锁紧，调整导向座位置确定切割长度，再将电钻与芯轴连接固定，启动电钻后缓慢推动芯轴进给即可完成平整切口的管材切割，有效解决小型加工场景下铝管裁切无专用设备、切口不平整的问题，建模过程中对所有运动部件做了干涉检查，确保进给、夹持动作全程无结构冲突，各标准件如丝杠、轴承、紧固件均按通用规格建模，可直接导出工程图用于实物加工制作。
