冷锻工艺翼形蝶形手拧锁紧螺母三维设计

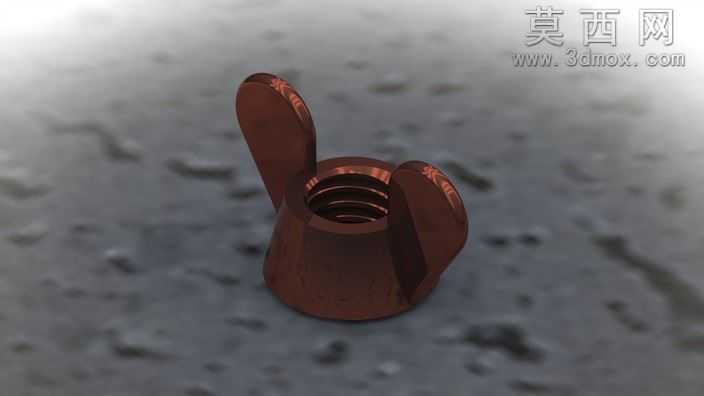

本次翼形螺母的三维建模以工业常用冷锻成型翼形螺母为实物参照，首先梳理核心结构特征：整体分为中部带内螺纹的锥台基座、两侧对称延伸的蝶形翼片两个核心功能区域，建模初期先绘制中心轴线作为基准，在基准面上绘制内螺纹的公称直径小径轮廓，通过螺旋线扫描切除生成标准公制内螺纹特征，保证螺纹牙型角、螺距符合紧固件通用标准，可与对应规格外螺纹螺栓实现无干涉配合。锥台基座采用圆台特征生成，上下端面做0.2mm的倒角处理，去除锐边避免安装时划伤操作人员，同时匹配冷锻工艺的成型圆角特征，还原真实零件的工艺细节。两侧翼片是实现手拧操作的核心结构，建模时先绘制单侧翼片的轮廓草图，翼片外轮廓采用顺滑的圆弧过渡，边缘做R1.5的圆角处理，保证握持时的手感舒适度，通过拉伸凸台生成单侧翼片后，以中心轴线为基准做镜像特征，保证两翼片的对称度误差控制在0.05mm以内，避免手拧时出现受力不均的问题。材质设置阶段选用碳钢发黑处理的材质参数，调整金属材质的粗糙度为0.8，反射率设置为35%，还原冷锻后经发黑处理的哑光金属质感，翼片与基座衔接处做渐变的光影过渡，突出一体成型的结构整体性。渲染阶段采用三点布光方案，主光源从45度斜上方照射，突出翼片的曲面弧度与金属光泽，辅光源从侧后方补光，弱化基座底部的阴影，背景选用浅灰色渐变背景，让金属零件的轮廓更加清晰。设计过程中重点考量了零件的人机工程属性，翼片的张开角度、握持厚度均参考成年人手指的握持尺寸优化，保证徒手拧紧时可以施加足够的锁紧力矩，无需借助额外扳手即可完成紧固操作，适用于需要频繁拆装、调试的设备连接场景；同时建模时预留了工艺拔模斜度，锥台基座设置1度的拔模角度，匹配冷锻、压铸等批量生产工艺的成型要求，内螺纹入口处做45度导向倒角，方便对接螺栓时快速导入，提升装配效率。整体模型严格按照实物尺寸1:1还原，各特征之间的衔接顺滑无破面，可直接用于装配模拟、工程图导出、3D打印样件验证等场景，结构细节完整还原了量产翼形螺母的工艺特征与功能属性。
