承插式HDPE球阀DN32结构设计

　　在民用建筑给排水、农田节水灌溉、化工介质输送等诸多涉及流体管路输送的场景中，小口径塑料球阀的应用占比正逐年提升，其中DN32规格的承插式HDPE球阀，是分支管路通断控制的核心部件之一。这类阀门的核心用途是在管路系统中实现介质通路的截断与导通，相较于金属球阀，HDPE材质的阀体具备优异的耐化学腐蚀性能，能够适配弱酸、弱碱以及常规生活用水、灌溉用水等多种介质，同时材质本身密度低，整体重量远小于同通径的铜制或铸铁球阀，在架空管路、临时输水线路中使用时，能够大幅降低管路支架的承重负载，减少安装环节的结构加固成本。

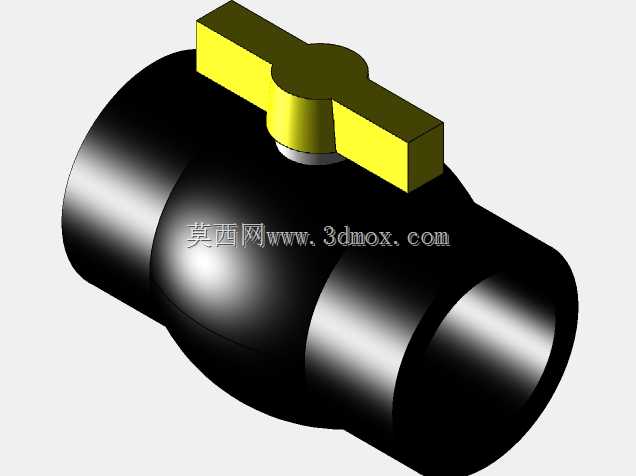

　　从结构设计逻辑来看，这款承插式HDPE球阀采用一体式阀体注塑成型思路，阀体两端的承插接口直接与同规格HDPE管材配合，安装时通过热熔承插的方式实现连接，接口处的密封性能可靠，不会出现螺纹连接常见的渗漏问题，也无需额外缠绕生料带等密封辅料，能够有效提升现场安装的作业效率。阀体内部的球芯采用通孔式结构，通径与DN32管材的内径保持一致，阀门全开状态下介质流道无明显缩径，能够大幅降低管路的局部压力损失，减少输送过程中的能耗，尤其适合长距离重力流输水或者低压泵送管路的使用需求。顶部的手柄采用一字型蝶形设计，操作时的力臂长度经过优化，仅需施加较小的扭矩即可完成90度旋转实现阀门的开关，手柄表面做了防滑纹理处理，即便在带水操作或者佩戴劳保手套的工况下，也能稳定施力，不会出现打滑问题。

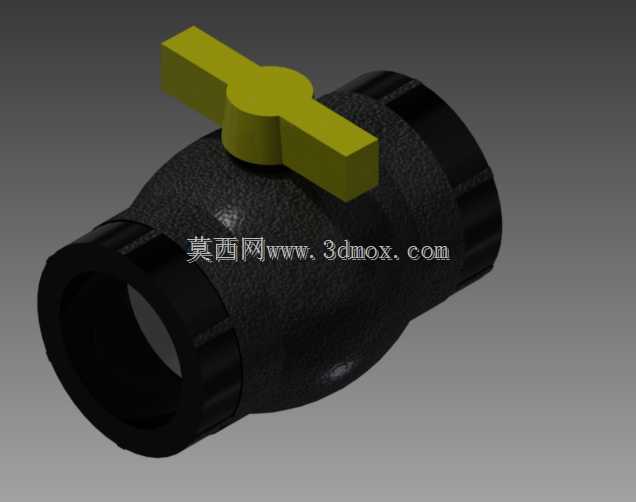

　　在外形尺寸与安装边界的设计上，这款DN32球阀的整体轴向长度控制在适配常规管路安装间距的范围内，两端承插口的内径严格匹配外径32mm的HDPE管材，承插深度符合塑料管路安装的规范要求，能够保证热熔连接后接口的结合强度满足1.6MPa公称压力的使用要求。阀体两端的外轮廓做了防滑筋结构设计，热熔连接时可以借助工具夹持阀体，不会因为表面光滑出现夹持打滑的问题，同时防滑筋的位置避开了密封面区域，不会因为夹持力造成阀体变形影响内部球芯的转动精度。顶部阀杆与阀体的配合处采用多重密封圈结构，阀杆的转动阻尼经过调校，既不会因为阻尼过大造成操作费力，也不会因为阻尼过小导致阀门在介质压力冲击下出现自行开关的问题，阀杆的伸出高度经过优化，在做管路外保温层施工时，手柄不会被保温材料完全覆盖，后期运维操作时无需拆除保温层即可完成阀门开关动作。

　　从实际选型适配的角度来看，这款球阀的使用温度范围覆盖0-60摄氏度，完全能够满足常规冷水管路的使用需求，不适合应用在高温热水或者蒸汽管路中。在管路排布设计时，需要预留出手柄旋转的操作空间，手柄90度旋转的半径范围内不能布置其他管路或者结构件，避免后期操作时出现干涉。阀体本身的HDPE材质具备一定的抗紫外线老化性能，但在长期露天暴晒的工况下使用时，建议额外加装防护套或者做避光处理，能够有效延长阀门的使用寿命。相较于法兰连接或者螺纹连接的同通径球阀，承插式连接的结构没有额外的密封垫片损耗点，长期使用的维护成本更低，非常适合地埋敷设的HDPE给水管路使用，地埋安装时阀体可以直接与管材一同埋入土层，无需额外砌筑阀门井，能够大幅降低管路系统的整体施工成本。在三维建模过程中，这款球阀的所有配合尺寸都严格遵循HDPE管材管件的相关行业标准，球芯的球面圆度、阀杆的同轴度、承插口的圆柱度等形位公差都按照注塑成型的工艺要求做了合理预留，模型的细节还原度能够直接用于管路系统的装配干涉检查，也可以作为注塑模具设计的参考依据，帮助结构工程师在管路设计阶段提前验证阀门与周边构件的安装间隙，避免现场施工时出现尺寸不匹配的问题。
