带式输送机配套滑轮传动组件结构设计

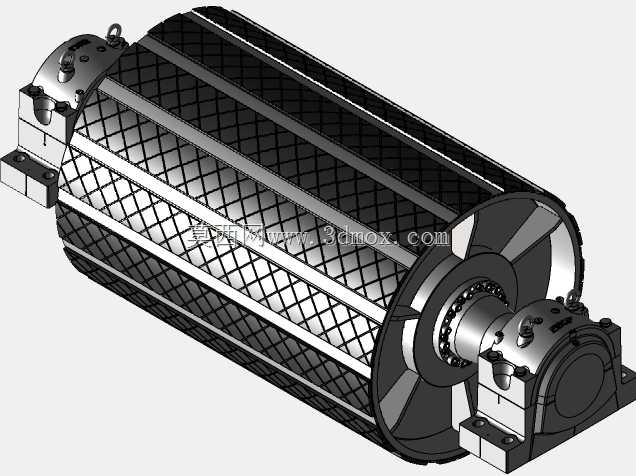

　　在散料连续输送的工业场景中，皮带输送线的转向、张紧以及载荷传递环节，滑轮组件的可靠性直接决定整条产线的连续运行时长，这类滑轮并非单一的轮体零件，而是集成了轮体、轴承、轴承座、锁紧定位结构的完整传动单元，需要匹配对应带宽的输送线载荷特性完成参数匹配。从现场安装的边界条件来看，该滑轮适配1200mm宽度的输送皮带，轮体自身直径达到1000mm，对应的皮带轮安装有效宽度为1500mm，这个宽度参数预留了皮带运行过程中的跑偏余量，避免皮带边缘在长期运行中与轮体侧边发生摩擦剐蹭，降低皮带的非正常损耗。

　　轮体的支撑结构选用23144K型调心滚子轴承，这类轴承具备良好的调心性能，能够适应安装过程中少量的同轴度误差，以及输送线运行时钢架结构产生的微量形变，避免轴承在偏载工况下出现过早点蚀失效。配套的轴承座采用SNL 3144剖分式立式轴承座，这类轴承座的优势在于后期维护时无需拆卸轮体与皮带，仅需拆开轴承座上盖即可完成轴承的检查与更换，大幅缩短产线停机维护的时间。轴承与轴的锁紧定位选用OH 3144 H型紧定套，紧定套的锁紧方式能够在轴加工公差略大的情况下依然实现轴承内圈的可靠固定，避免轮体在正反转切换、载荷波动时出现轴向窜动。

　　轮体与外部传动的连接位置配置Bikon 2006-240x310型胀紧连接套，也就是常说的锁紧装置，这种无键连接方式不会在轴上产生应力集中，能够传递更大的扭矩，同时安装时无需对轴和轮毂做高精度的键槽加工，拆卸调整轮体轴向位置时也更加便捷，尤其适合输送线这类需要根据现场工况微调轮体位置的应用场景。设计这类滑轮组件时，首先要核算输送线的最大张紧力，根据张紧力计算轴承的额定动载荷是否满足8000小时以上的设计寿命，同时要校核轮体的辐板强度，避免在满载启动时轮体出现辐板变形；其次要考虑安装空间的预留，轴承座的安装孔距要匹配现场钢架的安装基准，胀紧套的安装位置要预留足够的扳手操作空间，方便现场施工人员完成锁紧操作；另外还要考虑皮带的包角要求，1000mm直径的轮体能够让皮带的弯曲应力控制在合理范围内，避免皮带因为轮径过小出现反复弯折导致的芯层断裂。

　　在实际应用中，这类滑轮既可以用作输送线的头部改向轮，也可以用作张紧装置处的张紧轮，不同安装位置下需要调整轴承的润滑脂加注周期，在粉尘较大的矿山、砂石料场场景下，还需要在轴承座两侧加装密封端盖，避免粉尘进入轴承内部加剧磨损。轮体的表面通常会做菱形滚花或者包胶处理，增加与皮带之间的摩擦力，减少皮带打滑的概率，不过在一些输送干燥、无粘性散料的场景下，光面轮体也能满足使用需求，具体可以根据现场物料特性调整表面处理工艺。整个组件的同轴度公差需要控制在0.1mm以内，轴承座的安装面平面度公差不低于IT7级，避免安装后出现轮体偏摆导致皮带跑偏。在三维建模过程中，需要将各个零件的装配约束关系完全还原，包括紧定套的锁紧锥面配合、胀紧套的螺栓连接预紧间隙、轴承座与轴承外圈的配合公差，这样导出的工程图才能直接用于生产加工，也方便后续做有限元受力分析时，准确模拟各个零件之间的载荷传递路径，避免因为装配关系简化导致仿真结果出现偏差。
