商用高温门式无通风洗碗设备结构

　　这款商用高温门式洗碗设备，主要适配中小型社会餐饮、连锁门店后厨、单位食堂等场景的餐具清洗需求，单小时可完成40架标准筐餐具的清洗作业，匹配208v三相供电工况，无通风的结构设计可以降低设备安装时对后厨排风系统的硬性要求，减少后厨改造的配套工程量。

　　从结构设计逻辑来看，整机采用立式分层堆叠的布局，底部为集成储水、加热、排污组件的基座舱段，四个可调支撑脚分布在基座四角，安装时可根据后厨地面的实际平整度调整支撑高度，保证设备整体水平，避免运行过程中因倾斜出现漏水、清洗臂转动卡滞的问题。基座正面预留的检修口，方便运维人员日常检查加热管、进水阀、排水泵的工作状态，不需要整体拆解设备外壳就能完成常规维保操作。中部为核心清洗舱段，是餐具摆放、喷淋清洗的核心区域，舱门采用上翻式开启结构，搭配侧置的气弹簧支撑构件，开关门过程中可以实现任意角度悬停，避免门体意外下落砸伤操作人员，也能减少开门时的冲击力对设备密封结构的损耗。舱门外侧设置的品牌标识区域采用凹陷式丝印设计，避免日常清洁擦拭过程中标识磨损脱落。上部为控制与管路集成舱段，将进水控制、温度传感、电路控制模块集中布置在这个区域，和下部的潮湿清洗区域做物理隔离，降低水汽侵入电路模块造成短路故障的概率，侧置的走水管路采用外置排布设计，后期如果出现管路老化漏水的问题，可以直接在设备外部完成管路更换，不需要拆解舱体内部结构，大幅降低后期运维的时间成本。

　　设备的外形边界设计充分考虑了后厨的通行与摆放需求，整机进深与宽度控制在常规商用后厨操作通道的适配范围内，不需要额外拓宽通道就能完成设备进场安装，顶部为平整的封闭式结构，日常清洁时可以直接擦拭顶面，不会出现卫生清理的死角。无通风的结构设计，是通过优化舱体内部的蒸汽冷凝回路实现的，清洗过程中产生的高温蒸汽会在舱体内置的冷凝通道内完成液化回流，不需要外接排风管道将蒸汽排出室外，既减少了安装时的管道铺设成本，也能降低清洗过程中的热量损耗，缩短加热等待的时间，提升连续作业的效率。

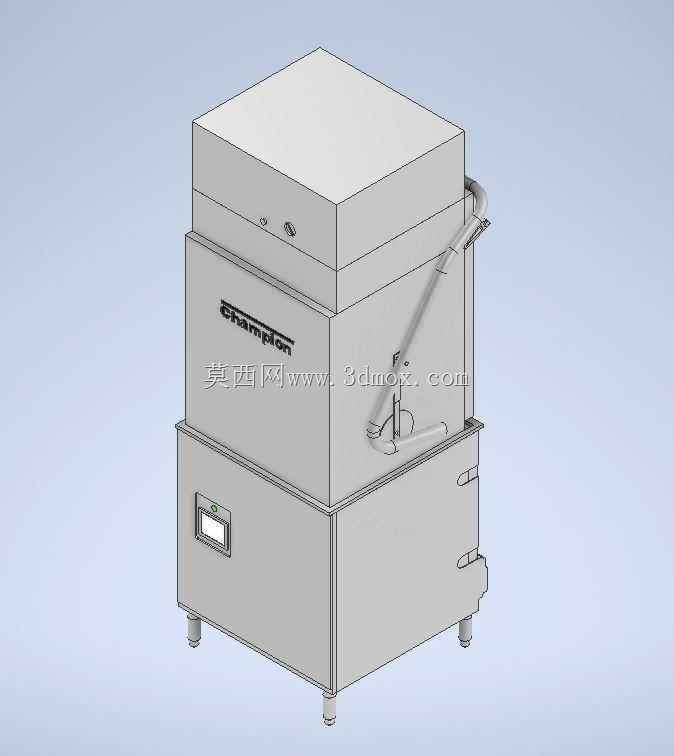

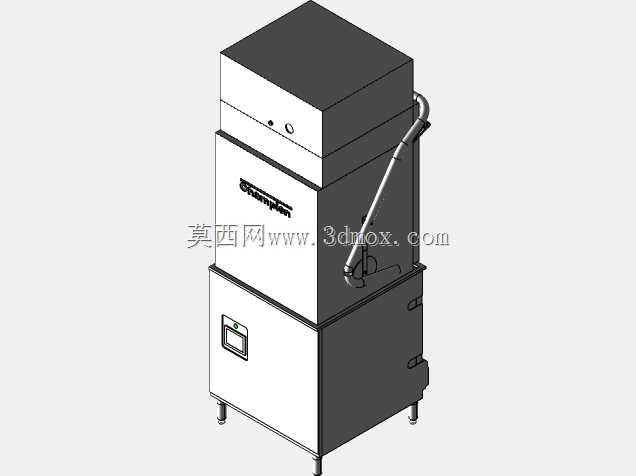

　　从三维建模的细节处理来看，模型完整还原了设备的所有外部结构特征，包括支撑脚的调节螺纹结构、舱门的密封胶条安装位、侧置管路的弯折走向、基座侧面的排水接口位置，所有结构的装配间隙都按照实际产品的公差要求做了还原，结构工程师在做后厨布局设计时，可以直接调用该模型完成摆放排布，核对设备与周边操作台、传菜通道、进水排水点位的位置关系，避免现场安装时出现尺寸干涉的问题。设备的外壳采用全不锈钢板材折弯焊接成型，所有外露的边角都做了圆弧过渡处理，避免后厨操作人员走动过程中被尖锐边角磕碰划伤，符合商用厨房设备的安全设计规范。清洗舱内部的喷淋臂安装位、餐具架导轨结构都在模型上做了准确的位置还原，做配套餐具架设计的工程师可以直接参考该模型的内部尺寸，完成适配筐架的结构设计，保证筐架推入舱体后不会和喷淋臂、舱壁出现运动干涉。

　　在实际选型应用中，这款设备适合后厨面积有限、无法加装独立排风管道的餐饮场景，无通风设计不会向后厨空间排放大量蒸汽，避免后厨环境过于潮湿影响其他设备的使用寿命，也能改善后厨操作人员的工作环境。设备的供电接口、进水接口、排水接口的位置都在模型上做了准确标注，设计师在做后厨水电点位排布时，可以直接根据模型的接口位置预留对应的水电点位，减少现场安装时的管路改造成本。整机的重量分布经过优化，主要的储水、加热部件都布置在底部基座区域，降低了设备的整体重心，即使在开关门过程中设备也不会出现倾翻的风险，不需要额外做地面固定处理，进一步简化了安装流程。
