鼓式生产运输系统机械结构设计

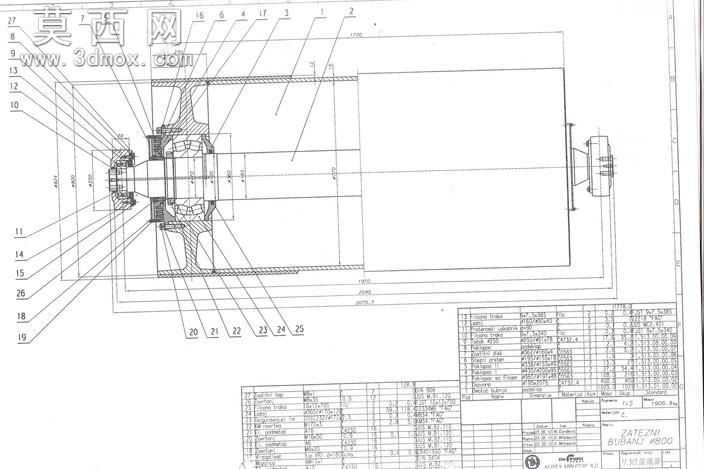

本作品为鼓式生产运输系统的三维结构设计，整体建模过程严格遵循机械设计规范，首先通过对鼓式输送核心功能的拆解，确定了以鼓形传动滚筒为核心的动力传输架构，在三维建模阶段，先完成核心传动部件的参数化绘制：对滚筒轴、轴承座、密封组件、端盖、辐板等零件逐一进行特征建模，通过拉伸、旋转、切除等基础建模命令构建零件基体，再对倒角、圆角、退刀槽、键槽等工艺细节进行精细化处理，保证每个零件的尺寸公差符合机械加工的实际要求，避免出现无法落地生产的非标准结构。在装配体搭建环节，按照实际装配顺序完成组件配合：先将轴承、密封件预装到滚筒轴对应位置，再完成辐板与筒皮的同轴配合，通过同轴度、平行度等配合约束保证滚筒整体的回转精度，随后完成驱动端连接法兰、从动端支撑结构的装配，同时对机架部分的型材连接、地脚固定结构进行完整建模，还原整个输送系统的支撑架构。材质设置上，针对不同部件的使用场景匹配对应材质属性：滚筒筒皮采用耐磨橡胶包覆材质以提升与输送介质的摩擦力，轴类零件采用调质处理的45号钢材质，机架采用标准型钢材质，轴承部件赋予合金轴承钢材质，通过材质编辑器调整不同材质的粗糙度、反光度参数，让模型的渲染效果更贴近真实工业设备的视觉质感。结构设计上，重点优化了鼓形滚筒的纠偏特性，通过筒皮中间略高、两端略低的鼓形轮廓设计，让输送皮带在运行过程中具备自动对中的能力，减少皮带跑偏的故障概率，同时在轴承位置设计了多层密封结构，兼顾防尘与防润滑油泄漏的需求，端盖位置预留了注油孔结构，方便后期设备维护时的润滑保养。整体设计思路围绕生产运输场景的稳定性需求展开，在保证结构强度的前提下尽可能简化零件数量，降低加工与装配的难度，所有连接位置的螺栓孔、定位销孔都按照标准件尺寸进行匹配，方便后期的备件更换与设备检修，完整还原了鼓式运输系统从动力输入、滚筒传动到机架支撑的全链路结构，可用于设备方案展示、结构教学参考以及生产加工的图纸参照。
