原创端末角度冲切加工设备结构设计

　　在五金型材、管材、条料的批量加工场景中，常规直口冲切无法满足带斜度端面的工件装配需求，这类带角度的端末加工以往常依赖铣削、锯切后二次打磨，不仅工序分散，加工效率低，且端面一致性难以把控，批量生产时的尺寸公差波动很容易造成后续装配卡滞。这套冲切设备正是针对这类痛点开发，专门用于条料、型材类工件的两端带斜度端面冲切成型，可直接在工位上完成带角度的切口冲制，省去后续二次修整工序，适配家电五金、汽车零部件、家具金属配件等多个领域的端末加工需求。

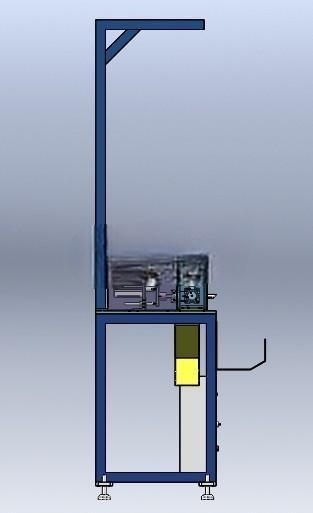

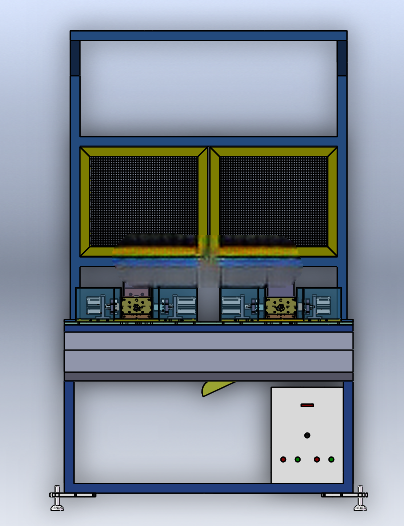

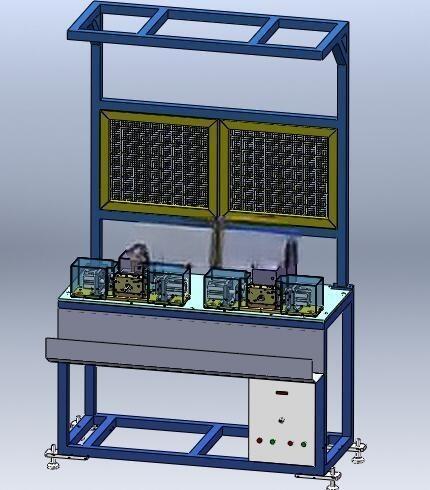

　　从结构布局来看，设备采用立式框架承载结构，底部为方管焊接成型的一体式机架，机架内部预留电气元件与气动液压动力单元的安装空间，底部配置可调脚杯，可适配车间不同平整度的地面安装，安装时无需额外预埋地脚，单台设备占地长度约1.8米、宽度约1.2米、高度约2.2米，可直接接入现有生产线的端末加工工位，也可作为独立工位单独使用。机架上方的悬臂结构为出料导向与安全防护的安装载体，悬臂伸出长度覆盖整个冲切工位的操作范围，可加装安全光栅与防护挡板，避免冲切过程中碎屑飞溅造成的安全隐患。

　　设备核心的冲切执行单元采用上下模对切的刀口结构，上模与下模的刀口配合面按照所需冲切的端面斜度做对应修磨，合模过程中上下模的刃口逐步咬合，在单次冲压行程内即可完成工件端面的斜度成型，冲切后的端面无毛刺、斜度公差可控制在±0.1°范围内，相比锯切加工的端面粗糙度提升两个等级，无需后续去毛刺工序。送料定位单元采用可调式挡块结构，可根据工件的长度需求调整定位位置，适配不同长度规格的工件冲切，挡块位置调整采用刻度标尺辅助定位，换型时无需反复打表测量，单次换型时间可控制在10分钟以内。

　　驱动单元的布局经过优化，动力元件安装在机架下部的封闭腔体内，通过传动杆件将动力传递至上部的冲切模位，这种下置式的动力布局有效降低了设备整体重心，冲压过程中设备的振动幅度更小，冲切刀口的对位精度更稳定，长期运行下的模位偏移量可控制在0.02mm以内，大幅延长模具的使用寿命。操作侧设置的手动操作手柄用于单次调试行程时的模位调整，自动生产模式下可接入脚踏开关控制，操作人员上下料完成后触发开关即可完成单次冲切循环，单人即可操作整台设备，相比传统的锯切加打磨的加工方式，单工位的人力成本可降低50%以上，加工效率提升3倍以上。

　　在结构细节设计上，冲切工位的下方设置废料收集滑道，冲切产生的边角料可通过滑道直接落入机架侧方的废料收集箱，无需人工定期清理工位台面的碎屑，减少生产过程中的停机清理时间。模具安装位采用标准化的模柄接口与压板固定结构，可根据不同的冲切角度、不同的工件截面形状快速更换对应的模具组，拓展设备的加工适配范围，除了平直斜角的冲切外，更换模具后还可完成带缺口、带阶梯的端末形状冲切。设备的电气走线全部采用机架内部的穿线孔布置，外部无裸露线缆，避免车间加工过程中的油污、铁屑对线缆造成损伤，提升设备长期运行的稳定性。

　　从实际生产验证的角度来看，这套结构已经经过批量生产的落地验证，各个运动部件的行程参数、受力位置都经过反复优化，上下模的合模间隙根据常见的金属材料冲切特性做了适配调整，冲切0.5-3mm厚度的冷轧钢、铝材、铜材等常见金属型材时，都能保证端面的成型质量，不会出现塌边、毛刺过大的问题。机架的焊接结构经过去应力退火处理，长期承受冲压载荷不会出现框架变形的问题，关键的传动连接部位采用自润滑轴承配合，日常维护时只需定期加注润滑脂即可，无需复杂的保养流程。对于从事非标设备设计、冲压工装开发的工程人员来说，这套结构的动力布局、模位安装方式、安全防护结构都有很高的参考价值，可直接借鉴到同类端末加工设备的设计中，减少方案阶段的反复验证成本。
