气缸驱动立式压力机结构设计

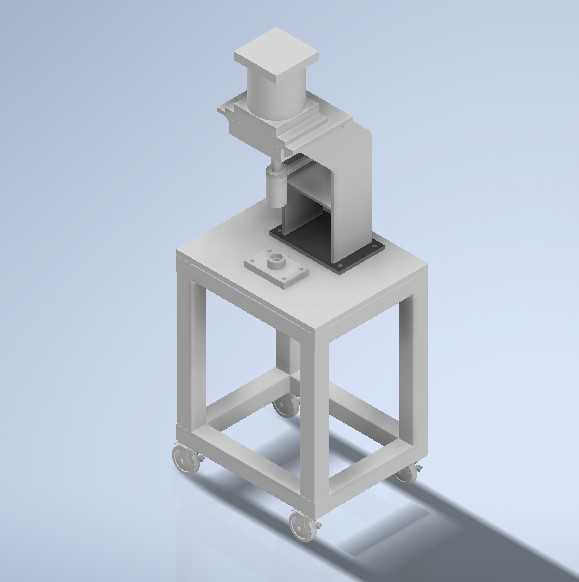

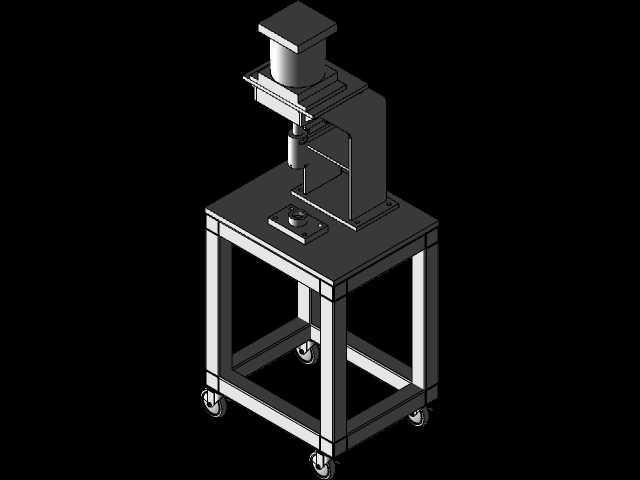

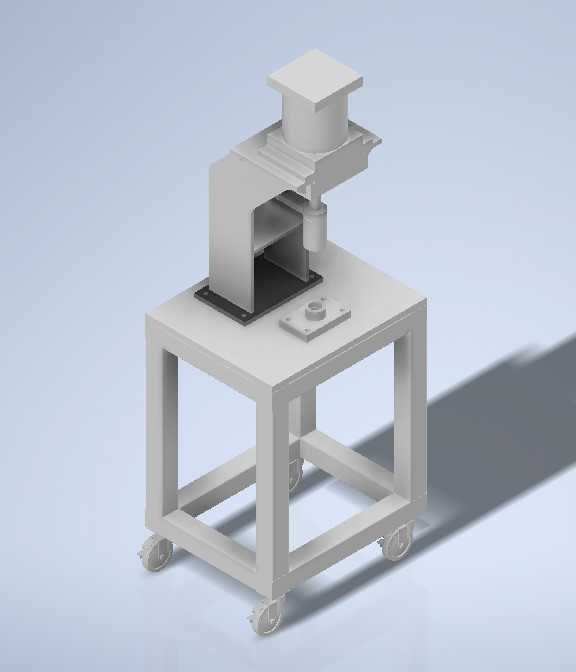

　　这款气缸驱动的立式压力设备，主要面向小吨位压装、轻载冲压、零部件铆接等生产场景，常见于电子元器件组装、小五金件成型、线束端子压接、小型轴承压入等工位，相比液压压力机，它没有液压油泄漏污染的风险，气源取点方便，在洁净度要求稍高的装配车间、电子生产线上适配性更强。设备整体采用立式C型开式结构布局，上部为气缸安装固定座，中部为压装工作区域，下部为方管焊接成型的机架主体，机架底部配置四个带刹车的万向脚轮，方便在车间内灵活转线移动，不需要额外的吊装设备就能完成工位调整，适配多品种小批量的柔性生产需求。

　　从功能设计来看，压装执行端采用标准气缸作为动力源，气缸垂直安装在上部悬臂的安装板上，活塞杆端部预留了工装接口，可以根据不同的加工需求更换压头，比如压装轴承时换用带定位台阶的压头，铆接端子时换用成型铆头，冲压薄料时换用小型冲头，拓展性较强。工作区域设置了可拆卸的定位工装台，台面上预留了T型槽或者螺纹安装孔，方便固定不同的定位夹具，操作人员可以根据待加工工件的尺寸快速更换定位治具，不需要对设备主体进行二次加工。悬臂部分采用厚钢板折弯焊接成型，内部做了加强筋结构，避免压装作业时悬臂出现形变，保证压头的垂直精度，压装过程中不会出现偏载导致的工件压装歪斜问题。

　　机架部分采用标准工业方管焊接成型，整体为框架式结构，底部框架做了横向和纵向的方管连接，提升整体的刚性，避免压装作业时机架出现晃动，焊接完成后整体做去应力处理，防止长期使用后出现焊接应力释放导致的机架变形。脚轮采用带刹车的聚氨酯脚轮，移动时噪音小，不会刮伤车间环氧地坪，移动到指定工位后踩下刹车就能固定设备位置，不需要额外打膨胀螺丝固定地面，对于需要经常调整产线布局的车间来说非常实用。设备的压装行程可以通过气缸上的磁性开关进行调整，操作人员可以根据工件的压装深度设置气缸的下行终点位置，不需要额外调整机械限位，调试效率更高，同时在悬臂侧面可以安装安全光栅，避免操作人员误将手伸入压装区域造成工伤，符合车间安全生产的要求。

　　从安装边界来看，设备整体占地面积不足一平方米，机架的长宽尺寸控制在800mm*800mm以内，整体高度在1.5米左右，不需要占用太大的车间空间，即使是狭小的装配工位也能放置。气源接口设置在设备后侧，采用标准快插接头，接入车间常规0.5-0.8MPa的压缩空气就能正常工作，不需要额外配置液压站或者大功率电源，能耗更低，日常维护只需要定期检查气缸的密封件、给油雾器添加润滑油即可，维护成本远低于液压或者伺服驱动的压力设备。

　　设计过程中重点考虑了操作的人机工程学，工作台面的高度设置在850mm左右，符合站立操作的舒适高度，操作人员不需要弯腰或者抬手就能完成工件的取放，压装动作的控制按钮设置在工作台面前侧的方便位置，双手操作的设计也能进一步提升操作安全性。压装区域的开口尺寸足够容纳常规的小型工件，同时C型的开口结构方便操作人员从三个方向取放工件，相比闭式框架的压力机，操作空间更开阔，上下料的效率更高。对于需要小吨位压力作业的中小批量生产场景，这款设备的结构简单可靠，加工制造成本低，维护方便，同时具备不错的拓展性，能够适配多种不同的压装、冲压、铆接工序，是小型加工车间、装配线上非常实用的通用压力作业设备。在建模过程中，所有的方管、板材、标准件都按照实际加工尺寸进行建模，焊接位置、安装孔位都预留了合理的公差，方便后续直接出工程图进行加工制作，机架的焊接坡口、安装板的螺纹孔深度、气缸的安装定位尺寸都做了详细的设计，避免加工过程中出现装配干涉的问题，整体结构经过刚性校核，在额定气缸推力下，形变量控制在允许范围内，能够保证长期使用的精度稳定性。
