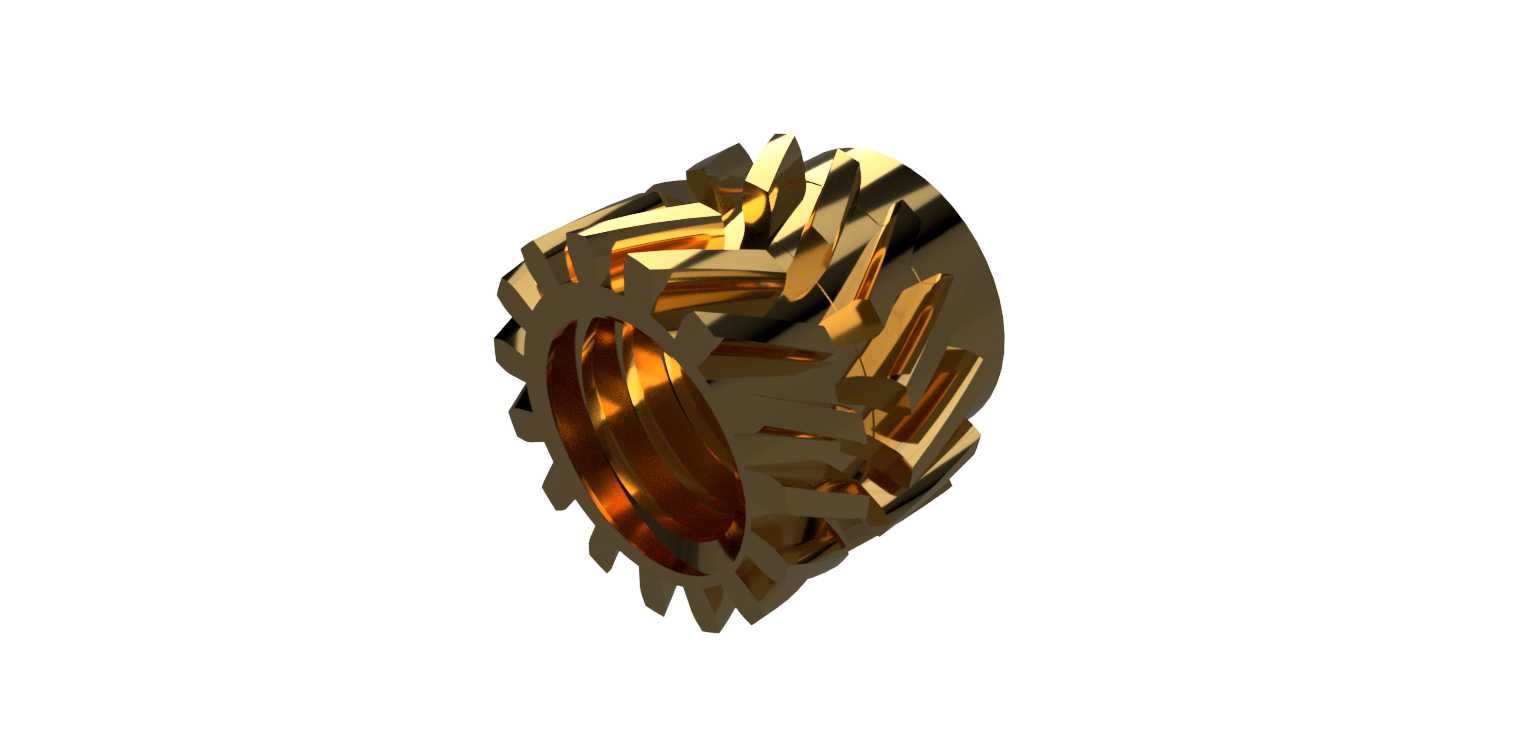

M2.5规格热定型嵌件铜螺母结构

　　这类带外齿滚花的铜质热定型嵌件，核心应用场景是热塑性塑料壳体的螺纹连接补强，日常在消费电子电源适配器外壳、小型变压器塑封壳体、家电控制盒、3D打印功能件的装配环节都能见到，解决纯塑料螺孔反复拆装滑牙、锁紧力不足的痛点。做结构设计选型时，首先要明确安装边界，这款M2.5规格的嵌件外径3.5mm、轴向长度3mm，适配的塑料壳体安装柱外径不能小于7mm，否则热熔压入时塑料柱容易被撑裂，预留的预装底孔直径要控制在2.8-3.0mm之间，过大会导致嵌件压入后结合力不足，过小则会让塑料熔融溢料过多，污染端面螺纹。

　　从功能特性上看，嵌件外圆周的交错斜齿结构不是随意设计的，每一道齿的倾角、齿高都经过匹配，热熔压入时，加热后的铜件会让接触区域的塑料局部熔融，顺着齿槽的间隙填充冷却后，形成轴向和周向的双向锁止结构，既可以承受沿螺纹轴向的拉脱力，也能抵抗拧螺丝时的周向扭矩，不会出现跟转打滑的问题。内孔是标准M2.5公制粗牙螺纹，适配常规的十字盘头螺丝、内六角圆柱头螺丝，螺纹有效啮合长度接近2.8mm，对于M2.5规格的连接来说，这个啮合长度足够满足一般电气壳体、小型结构件的锁紧需求，不会因为啮合牙数过少导致螺纹滑牙。

　　设计这类嵌件的三维模型时，首先要保证外齿的建模精度，不能把齿形做的过于尖锐，实际量产的嵌件齿顶都有微小的圆角，避免压入时切割塑料纤维降低结合强度；内螺纹的收尾段要做退刀结构，不能让螺纹直接切到嵌件端面，否则压入时端面的毛刺会刮伤塑料安装面，也会影响螺丝拧入的顺畅度。嵌件的两端都做了微小的倒角，一端是导向倒角，方便压入时对准预装底孔，另一端是压入端倒角，减少压入初始阶段的塑料阻力，避免压装时嵌件倾斜导致安装偏位。

　　实际生产装配环节，这类嵌件采用热熔压装工艺，压头温度一般控制在220-260摄氏度，根据塑料材质调整，ABS材质取偏低温度，PC、PA材质取偏高温度，压入速度不能过快，要给塑料熔融流动留出足够时间，压装到位后保压1-2秒再抬升压头，保证熔融塑料完全填充齿槽冷却固化。如果是小批量手板或者3D打印件装配，也可以采用烙铁加热压入的方式，这时候对嵌件的外径公差要求更高，模型设计时要把外径公差控制在h7级别，避免手板压装时出现过松或者过紧的问题。

　　很多新手结构设计师选型时容易忽略嵌件长度和塑料柱高度的匹配，这款3mm长度的嵌件，要求塑料安装柱的高度不能低于3.2mm，压装后嵌件端面要和塑料柱端面齐平或者略低于0.1mm，不能突出端面，否则装配时会出现壳体拼接缝隙，也不能凹入过多，否则螺丝拧入时螺纹啮合长度不足，影响连接强度。另外外齿的排布方向是双向交错的，和直滚花的嵌件相比，抗扭性能提升40%以上，适合需要反复拆装的结构部位，比如电源设备的检修盖板、需要频繁更换电池的仓盖位置，不会因为多次拆装导致嵌件松动脱落。

　　建模过程中还要注意材质特性的匹配，黄铜材质的嵌件导热快，热熔时温度传递均匀，不会出现局部过热烧焦塑料的问题，模型的内壁粗糙度要模拟实际车削加工的效果，不能过于光滑，螺纹牙型的角度要严格遵循60度公制螺纹标准，大径小径尺寸符合公差要求，否则3D打印或者机加工手板时会出现螺丝拧不进去或者间隙过大的问题。对于电源变压器类的塑封外壳来说，这类嵌件还能起到一定的导电接地作用，黄铜的导电性能优异，压装后可以通过嵌件将内部电路的接地端连接到外壳螺丝，实现电磁屏蔽的效果，这也是很多电源类产品选用铜质热嵌件而不是不锈钢嵌件的原因之一。
