十一齿双曲面齿轮莫比乌斯环传动结构

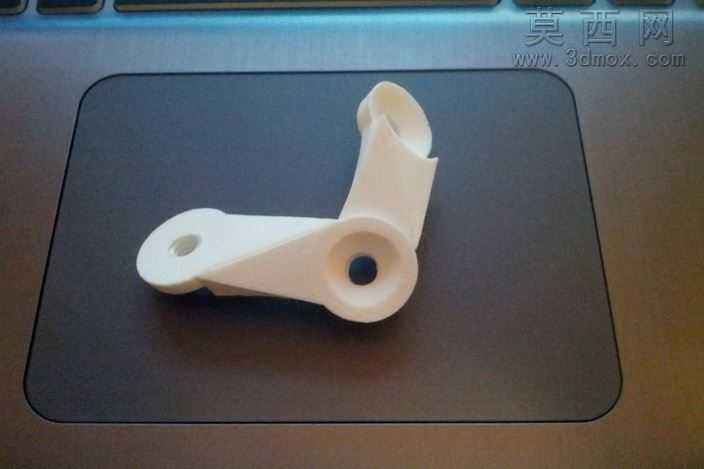

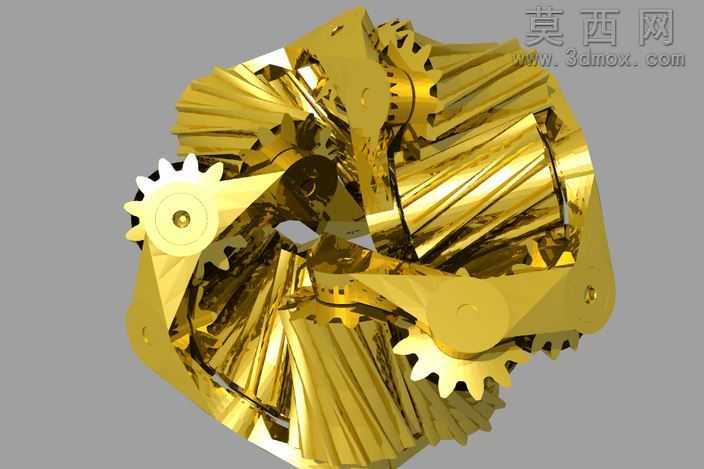

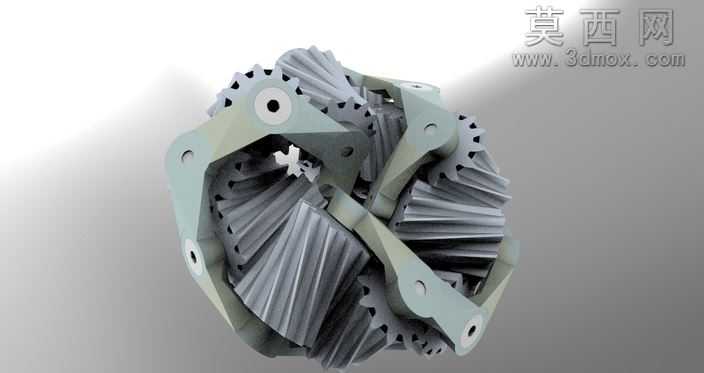

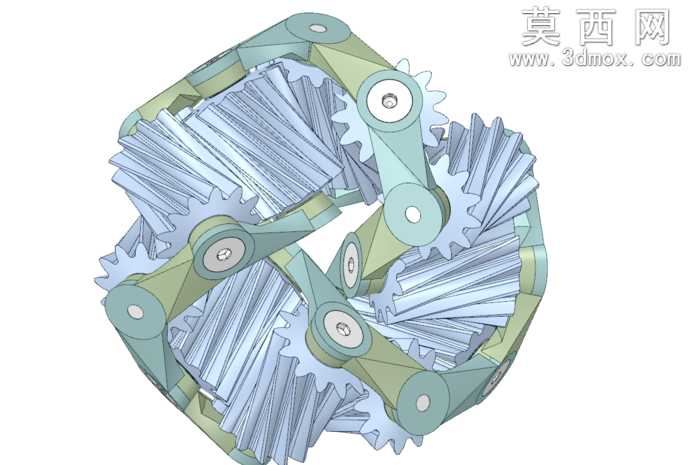

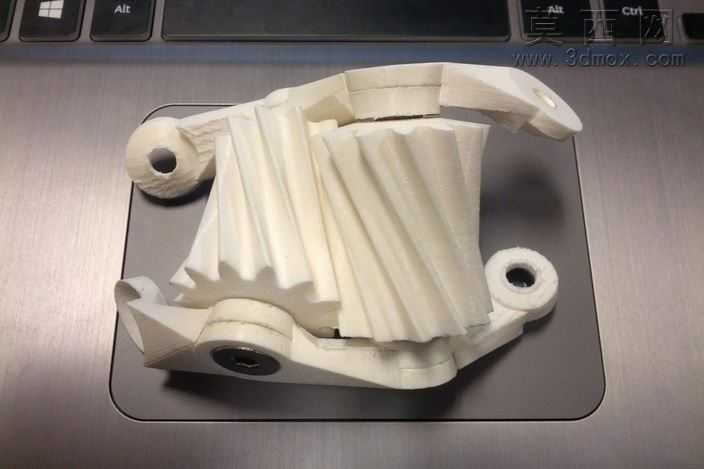

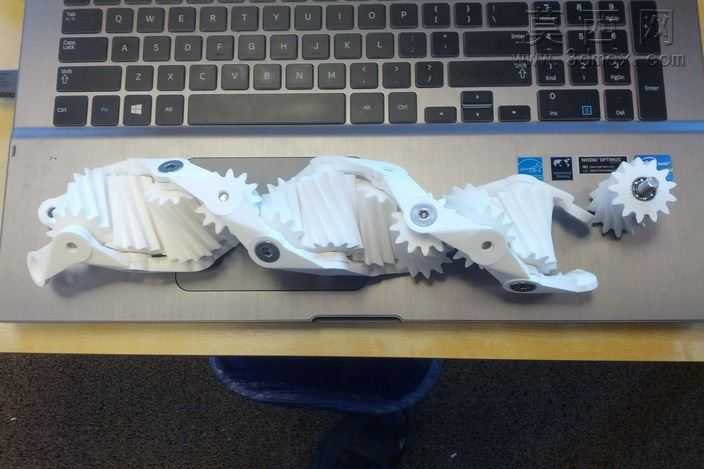

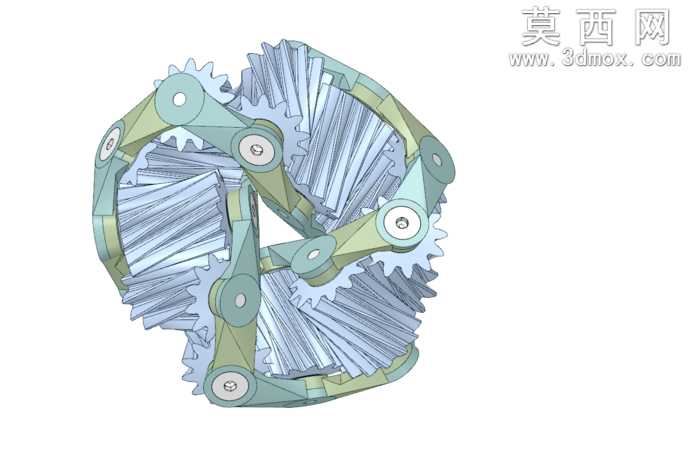

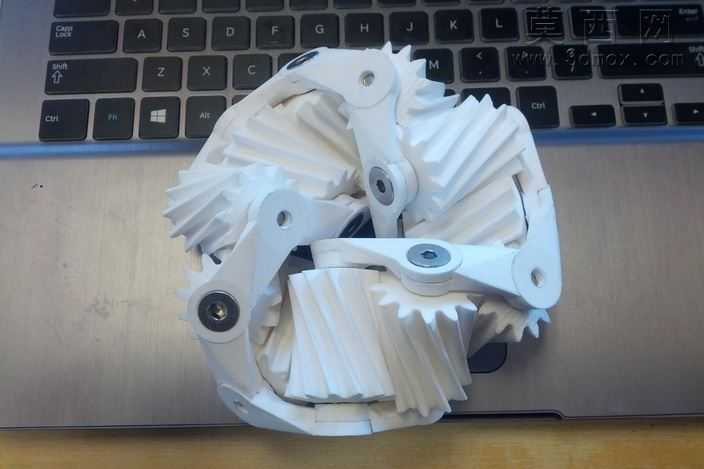

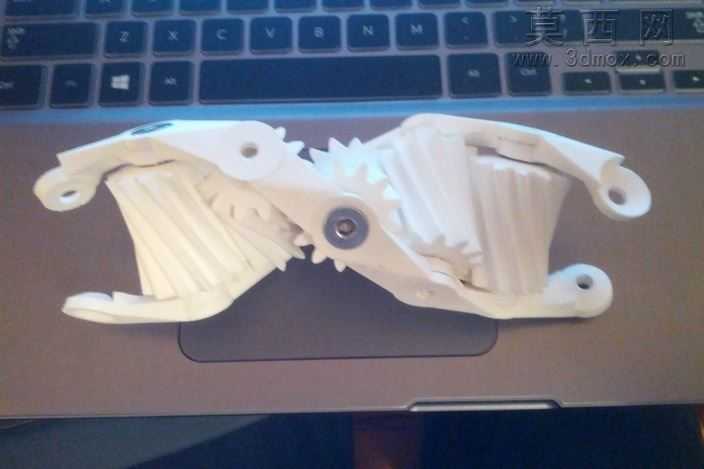

本作品为创意机械传动结构设计，核心是将十一组双曲面齿轮排布在1.5麻花形态的莫比乌斯环带支架上，实现特殊的连续极向旋转传动效果，传动过程中齿轮可依托环带结构完成自身加捻式的连续转动，打破常规平面或固定轴系齿轮传动的空间限制。建模阶段针对早期适配SLS打印的版本缺陷做了迭代优化，重新梳理了所有齿轮的啮合齿形参数，调整双曲面齿轮的螺旋角、齿距与啮合间隙，解决了初代版本在FDM打印测试中出现的啮合卡滞、齿面干涉问题，同时重构了莫比乌斯环支架的连杆结构，对每处铰接点位的轴孔同轴度做了公差校准，优化了支架与齿轮连接位的支撑结构，减少打印过程中的悬空支撑余量。材质渲染上区分了金属齿轮与支架构件的质感，齿轮部分赋予磨砂金属钢材质，还原机加工金属齿面的细腻纹理与轻微反光特性，支架连杆部分采用哑光轻质合金材质，铰接轴位做了亮面金属轴套的质感区分，渲染阶段采用柔和的侧向打光，清晰呈现环带结构的空间扭转形态与齿轮排布的层次关系，突出整体结构的机械美感与空间巧思。设计过程中针对初代版本暴露出的啮合过紧、螺丝松脱、小轴承适配成本过高的问题做了针对性调整，优化了齿面啮合的松紧度，预留了合理的传动间隙，重新设计了支架的连接紧固结构，降低对高精度昂贵小轴承的依赖，同时预留了公差调整空间，适配不同精度等级的3D打印成型需求，让普通FDM打印机用户也能完成打印组装。整体结构将拓扑学中的莫比乌斯环概念与机械齿轮传动深度结合，在有限的连续环带空间内实现多组齿轮的连续啮合传动，兼具机械创意展示价值与传动原理演示价值，后续迭代版本还将进一步优化结构稳定性，降低组装难度，为创意机械设计与3D打印爱好者提供可参考的特殊传动结构方案。
