杜塞尔多夫结构工业承载调色板设计

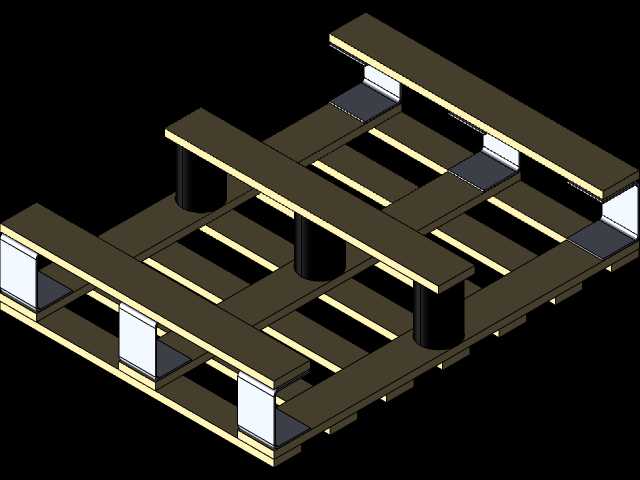

　　在涂装车间、表面处理生产线以及工业物料周转环节，这类层架式承载调色板的应用场景覆盖从工件临时存放、工序间转运到批量待处理物料规整的全流程，区别于常规平面托盘，其分层镂空的结构设计核心是为了适配喷涂、浸涂、烘干等工序的作业需求，避免工件与承载面大面积贴合导致的漆面堆积、积液残留、烘干不均等常见工艺问题。

　　从实际使用维度看，该承载结构的支撑立柱采用等距分布设计，上下两层承载梁之间预留了足够的作业间隙，不管是采用人工喷枪作业还是自动化机械臂喷涂，都能保证漆雾、处理液可以顺利穿过镂空区域，不会在承载面形成遮挡造成工件局部处理不到位。底部的支撑脚高度经过适配，既可以满足手动液压叉车的叉取作业需求，也能适配常规流水线的辊道输送高度，不需要额外增设转接工装就能直接接入现有生产线，减少工序间的转运适配成本。

　　设计过程中优先考虑了承载的均布载荷需求，横向承载梁采用等间距排布，单根梁的截面尺寸经过载荷校核，在600mm×800mm的额定承载面范围内，可以稳定承载中小尺寸的待处理工件，不会因为局部载荷集中出现梁体变形。边缘位置的限位挡块设计，是为了避免工件在转运过程中出现滑移掉落，挡块的高度控制在合理范围，既起到限位作用，又不会干扰喷涂作业时的漆雾覆盖，也不会在取放工件时造成磕碰干涉。

　　外形尺寸上600mm×800mm×160mm的边界设定，是结合了标准周转箱尺寸、人工操作的舒适作业宽度以及生产线辊道的通用宽度确定的，这个尺寸既可以单人完成短距离推移作业，也可以在标准货架上实现规整存放，不会出现尺寸超宽无法上架的问题。整体结构采用模块化的装配思路，所有支撑梁、立柱、挡块都采用可拆分的连接方式，当局部构件出现磨损、磕碰变形时，可以单独更换对应零件，不需要整体报废，大幅降低长期使用的维护成本。

　　镂空区域的条缝宽度经过反复验证，既保证了液体、漆雾的通过率，也不会因为缝宽过大导致小型工件卡滞或者掉落，条缝的边缘做了钝化处理，避免取放工件时刮伤工件表面或者划伤作业人员。上层承载面的平面度控制在合理公差范围内，保证工件放置时不会出现倾斜歪倒，对于需要平面定位的工件，也能提供稳定的放置基准。

　　在表面处理工序的烘干环节，这种镂空结构可以让热空气在工件周围形成顺畅的对流循环，相比实心托盘，烘干效率可以提升三成以上，同时不会在托盘表面积存冷凝水，避免冷凝水滴落造成工件二次污染。在工序间转运时，该结构的自重经过优化，在保证结构强度的前提下尽可能降低自身重量，减少转运过程中的无效载荷，不管是人工搬运还是叉车转运，都能降低作业负荷。

　　针对不同的作业场景，该承载调色板的支撑脚可以适配不同的安装需求，如果是用于固定工位的存放，可以选配防滑脚垫，放置在地面时不会出现滑移；如果是用于流水线输送，可以选配耐磨导向块，保证在辊道上输送时不会出现偏斜卡滞。整体结构没有多余的装饰性设计，所有的结构特征都服务于实际作业需求，棱角位置都做了圆角过渡，避免应力集中导致的结构开裂，也能减少作业过程中的磕碰风险。

　　从长期使用的角度看，这种结构的清理维护十分便捷，镂空的设计不会积存漆渣、杂物，日常作业结束后用压缩空气吹扫或者高压水冲洗就可以完成清洁，不会有清洁死角，避免残留的漆渣、杂物在后续作业中掉落到工件表面造成质量缺陷。结构的连接部位采用防松设计，在长期反复转运、频繁启停的使用场景下，不会出现连接松动导致的结构失稳，保证长期使用的可靠性。
