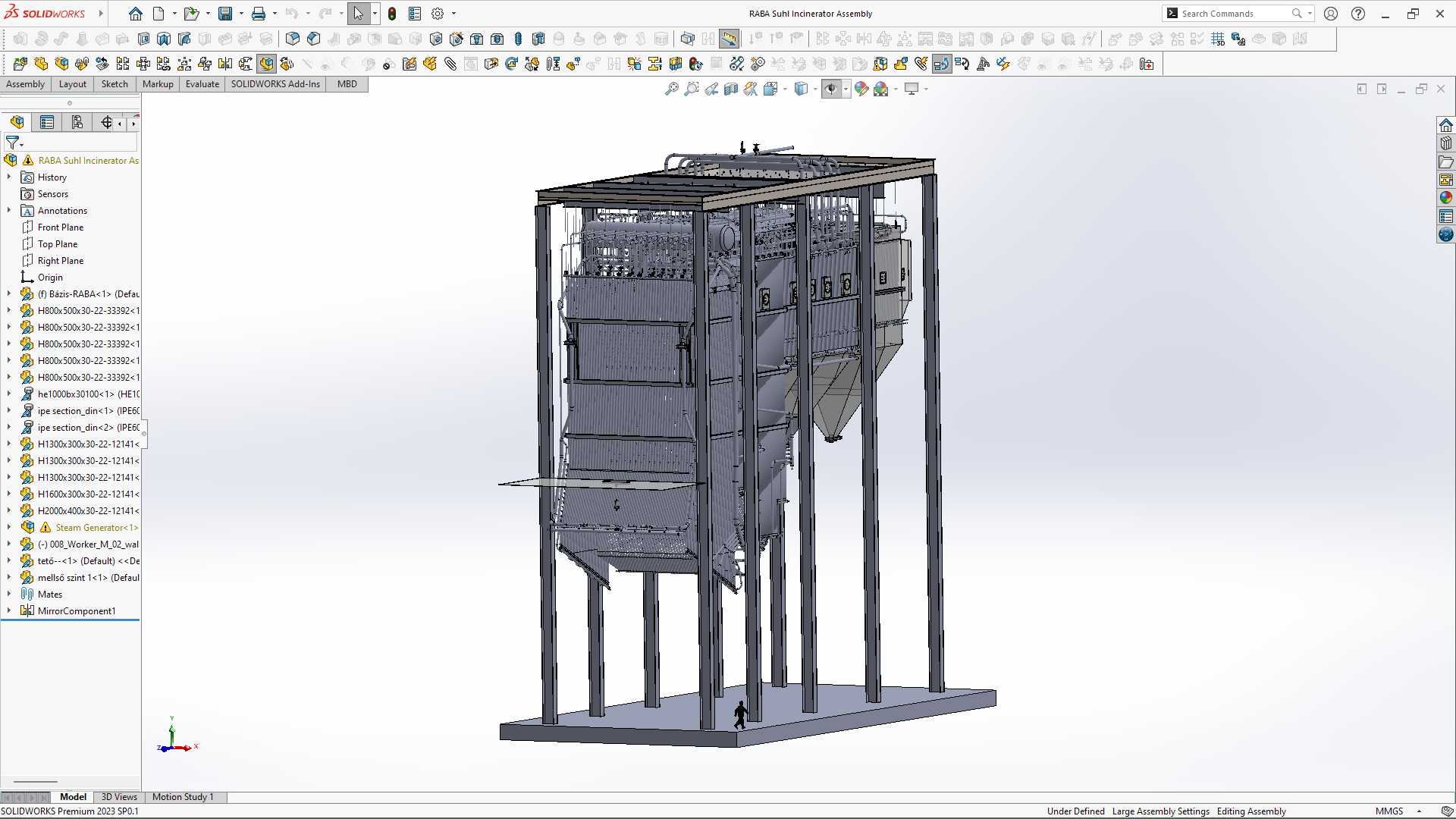

钢结构垃圾焚烧锅炉三维结构设计

　　在固废处置场站的核心作业区，这类钢结构垃圾焚烧锅炉是衔接垃圾无害化处理与能源回收的核心载体，日常承担着分选后生活垃圾、一般工业可燃固废的高温焚烧处置任务，同时可回收焚烧过程产生的高温烟气余热，产出饱和蒸汽用于厂区发电、周边园区供热或是工艺生产供汽，是固废资源化利用链条里的关键热力设备。

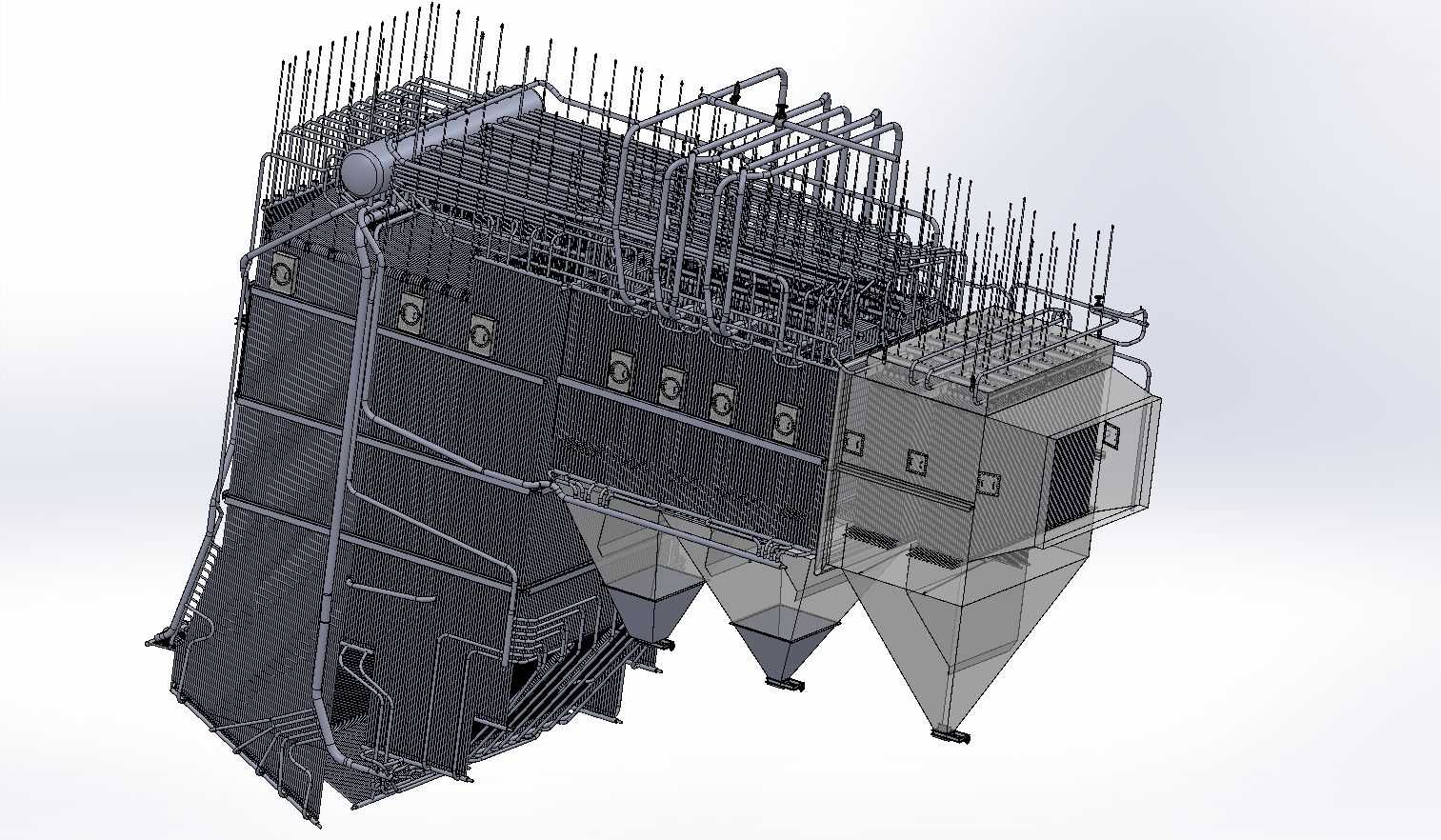

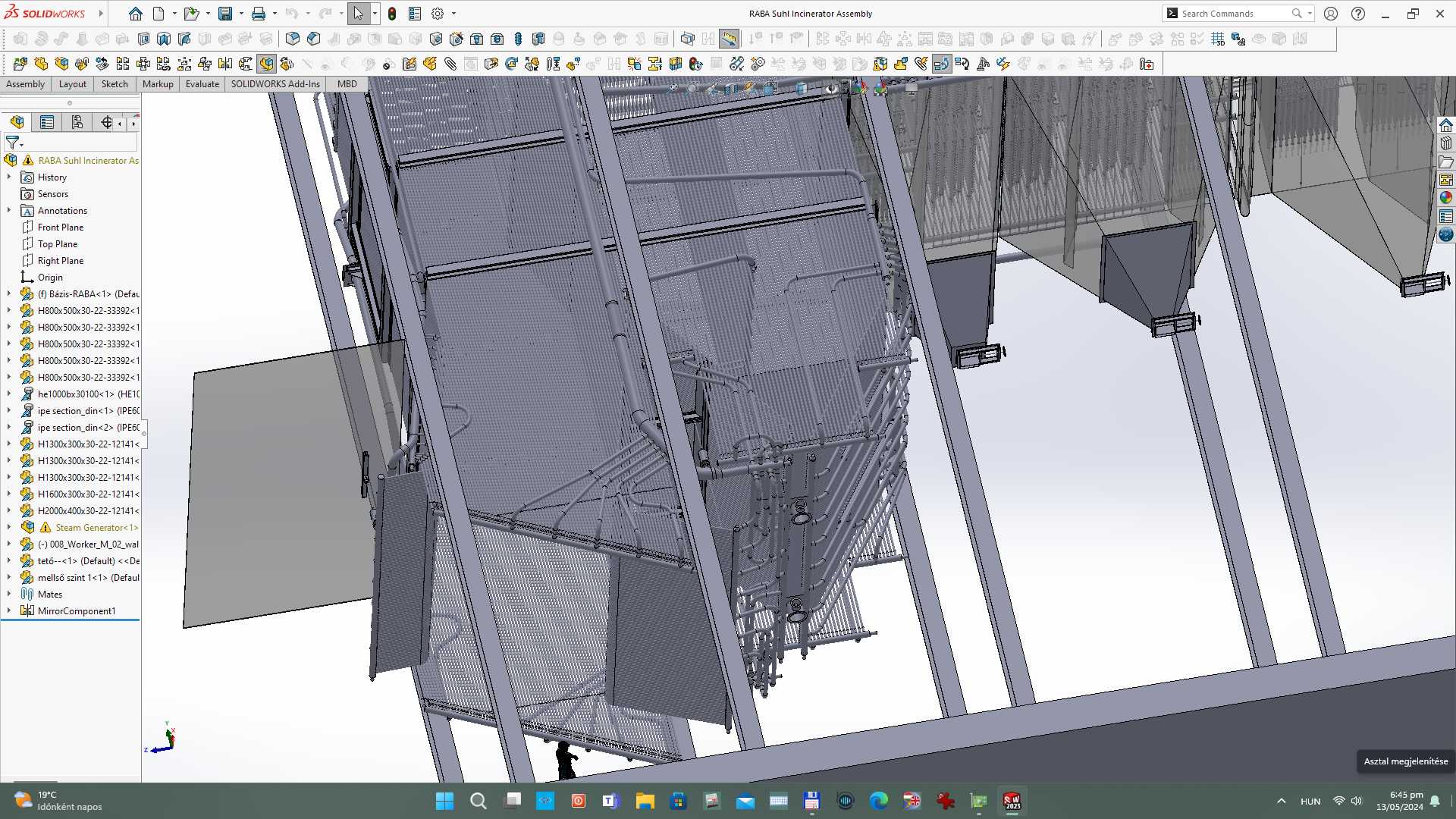

　　从结构设计逻辑来看，整套设备采用全钢焊接框架作为承重主体，整体沿竖直方向分层布置，最下部为多组锥形灰斗结构，锥角严格按照散料安息角设计，确保焚烧后产生的炉渣、沉降飞灰能够依靠自重顺畅滑落至下部出灰机构，避免灰料在斗壁粘结架桥；灰斗上方为炉膛及绝热燃烧段，侧壁布置有密集的刚性梁与锚固结构，用于固定耐火保温衬层，承受炉膛内近千度的高温灼烧与烟气冲刷，同时预留有检修人孔、观火孔、温度压力测点接口，方便运行阶段的工况监测与停炉后的维护作业。

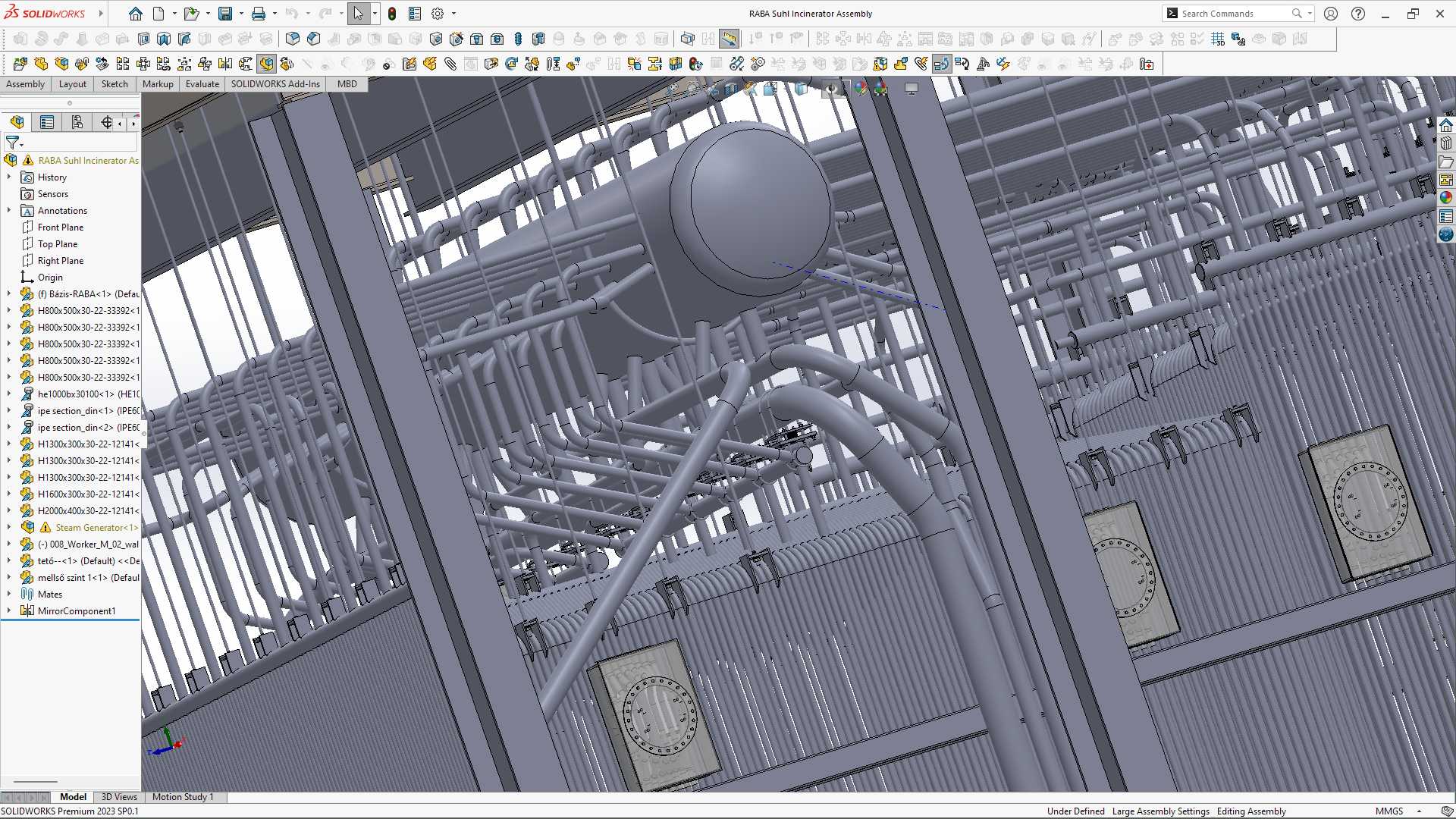

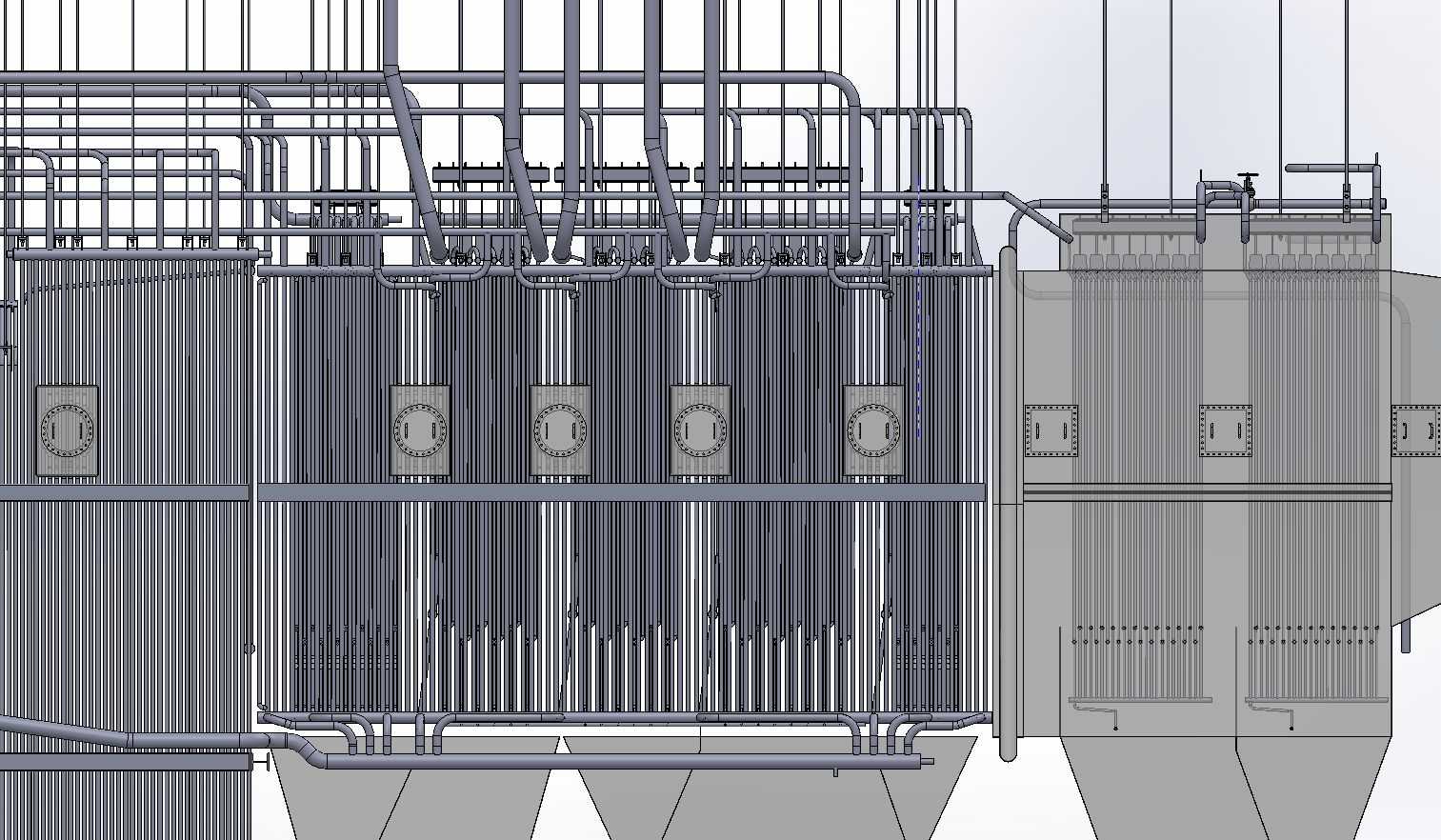

　　炉膛上部依次布置水平烟道与垂直对流受热面区域，成排的换热管屏通过集箱连通，管排之间预留有足够的检修间隙与吹灰器安装位，避免长期运行后积灰搭桥影响换热效率；顶部的悬吊结构将整个受热面组件的荷载传递至顶部钢框架，可抵消设备启停、负荷波动过程中受热面产生的热膨胀位移，避免结构应力集中导致的焊缝开裂、管排变形问题。设备侧面布置有连通各段受热面的汽水连接管道、排污管道与安全阀排汽管道，管道走向充分考虑现场安装的操作空间，阀门操作位均设置在便于人员到达的平台区域，同时配套有钢梯与走道平台，覆盖所有需要日常巡检、操作的点位。

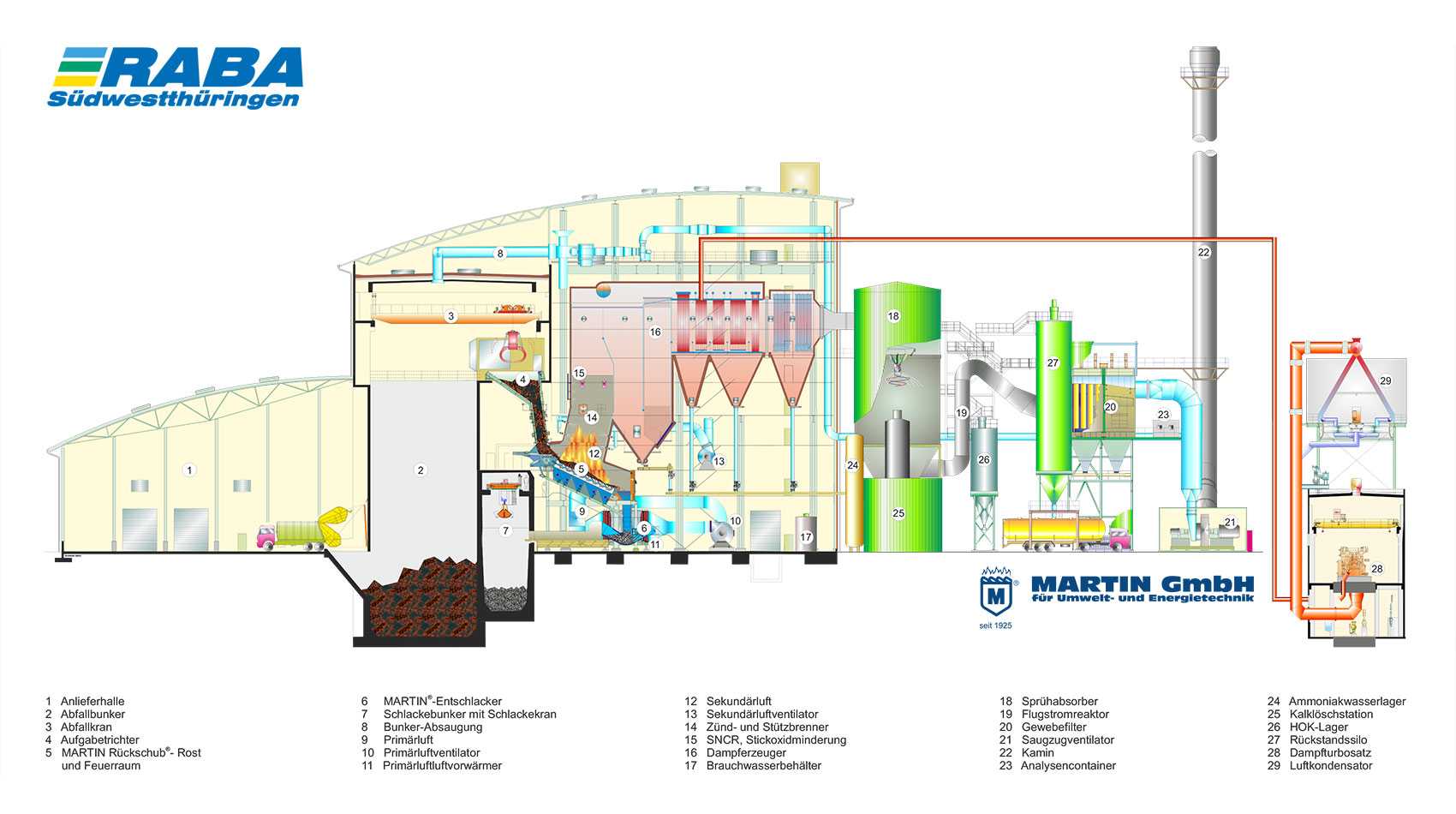

　　在安装边界设计上，整套设备的底部支撑点与厂区基础的预埋螺栓位置一一对应，安装前需核对基础的水平度与标高偏差，确保各支撑点受力均匀；设备外围的保温层厚度根据各段烟温参数差异化设计，既保证外壁温度满足安全运行要求，也尽可能减少散热损失。设备的烟气进出口分别对接前端的垃圾进料、炉排供风系统与后端的烟气净化、引风系统，接口处采用非金属膨胀节衔接，吸收运行过程中的三维热位移，避免烟气泄漏。

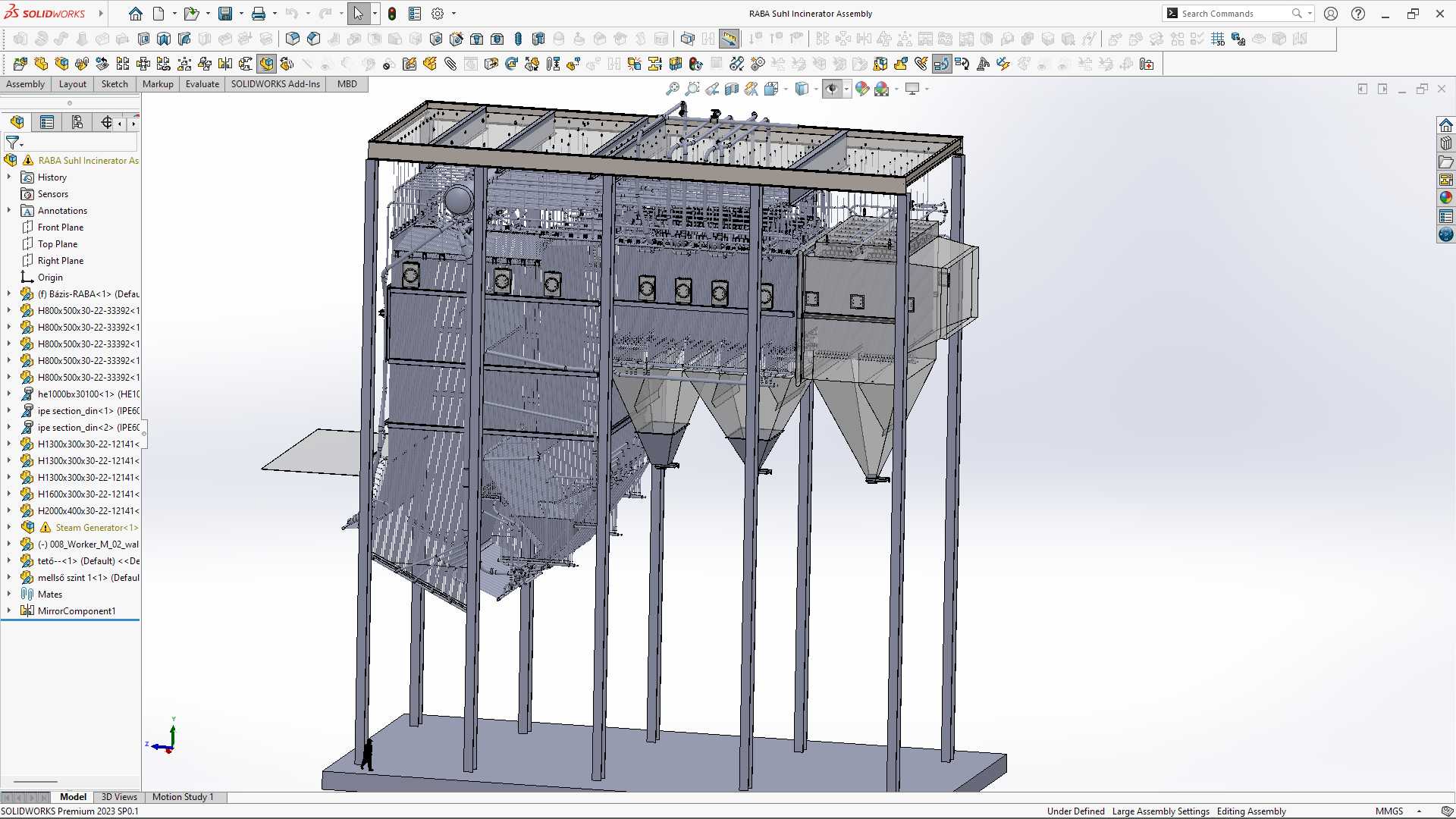

　　不同于常规燃煤锅炉，这类垃圾焚烧锅炉的受热面设计充分考虑了垃圾焚烧烟气中高腐蚀性、高灰分的特性，管排间距、烟气流速均经过针对性核算，既避免流速过高导致的管壁冲刷磨损，也防止流速过低引发的积灰堵塞；炉膛容积热负荷、烟气停留时间的参数选取满足固废焚烧的环保要求，确保烟气在高温段的停留时长达到处置标准，减少二噁英等有害污染物的生成。整套钢结构框架在设计阶段已经完成了风载、雪载、地震载荷的组合验算，可满足不同地域场站的户外安装使用要求，现场安装时仅需按照分段出厂的组件依次拼接，减少现场焊接与加工的工作量，缩短项目安装周期。
