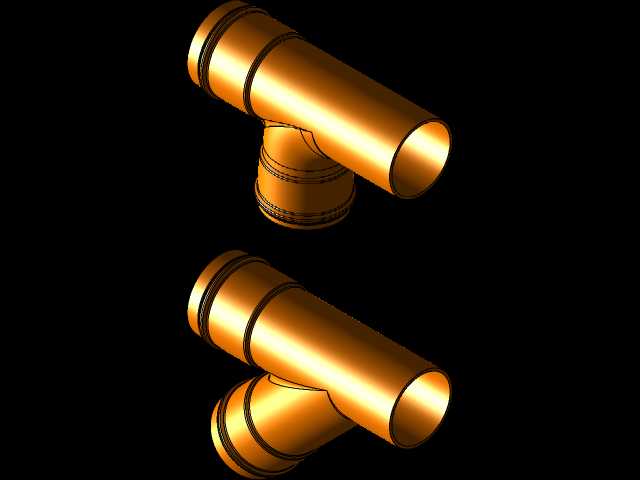

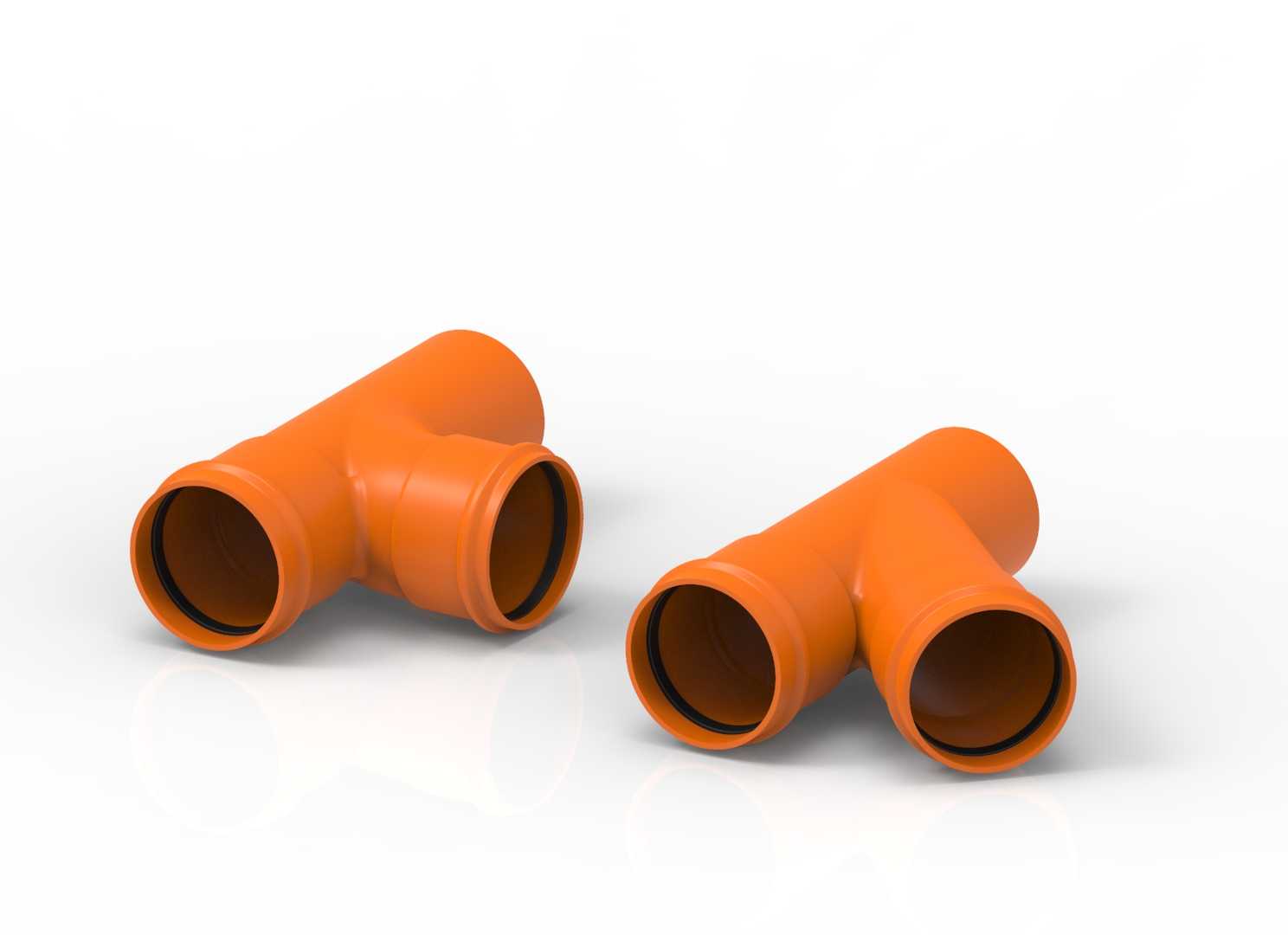

110mm规格地下排水斜三通管件结构

　　在市政地下排水管网、建筑室外埋地排污系统的管线布设作业中，不同角度的支管汇流是管线排布时最常遇到的工况，常规直三通在应对带坡度的重力流排水场景时，往往会出现水流转角过大、支管接入处流态紊乱的问题，长期运行容易在接口位置沉积杂物造成堵塞，而本次涉及的110mm规格地下排水斜向接头，就是针对这类埋地重力排水场景开发的专用汇流配件。这类接头目前主流采用45°与87°两种固定转角规格，适配不同的管线排布需求：45°斜角款主要用于同坡度支管的顺向汇流，能最大程度降低水流转向时的水头损失，减少管内淤积的概率；87°款则多用于垂直方向的立管接入横干管的场景，接近直角的转角可以让支管水流顺着干管水流方向汇入，避免垂直下落的水流直接冲击干管管壁造成冲刷损伤，同时也能减少水流对冲产生的管内噪音。

　　从结构设计层面来看，这类接头采用承插式连接结构，每个接口位置都预设了橡胶密封圈的安装槽位，安装时仅需将配套的PVC-U管材端部清理干净，涂抹专用润滑脂后插入承口即可完成密封，不需要额外的粘接或焊接工序，非常适合地下管网施工时的快速装配，同时橡胶圈的柔性连接特性能适应地基轻微沉降带来的接口位移，避免刚性连接在地基变形时出现接口开裂渗漏的问题。接头的整体壁厚按照埋地管材的承压要求设计，能承受埋深3米范围内的土壤静载荷以及路面传递的动载荷，外壁采用光滑圆弧过渡设计，没有尖锐的结构棱角，在埋入土壤时不会出现应力集中导致的结构破损，内壁则做了全流道平滑处理，接口位置的内台阶高度控制在0.5mm以内，避免水流经过时产生涡流滞流区。从安装边界尺寸来看，110mm规格的接头每个承口的有效插入深度为60mm，施工时需要在管材端部标记好插入深度线，避免插入不到位导致密封失效，或是插入过深顶到接头内部的限位台造成通水截面缩小；两个斜向接口的中心距根据转角不同有明确的尺寸要求，45°款的支管中心与干管中心的垂直偏移量为125mm，87°款的偏移量为110mm，管线排布时需要提前预留对应的安装空间，避免与其他管线产生位置冲突。

　　在实际工程应用中，这类接头主要用于住宅小区室外埋地的生活污水管网、市政道路两侧的雨水收集管网、厂区生产废水的埋地输送管线等场景，相比传统的混凝土排水管件，这类塑料材质的接头重量更轻，单人即可完成搬运安装，不需要大型吊装设备配合，同时内壁光滑的特性能让排水流速提升30%以上，相同管径下的通水能力更强，不容易挂留污物造成堵塞。设计这类管件的三维结构时，需要重点关注承口部分的密封圈槽尺寸公差，槽宽与槽深的公差需要控制在±0.3mm以内，公差过大会导致橡胶圈压缩量不足出现渗漏，公差过小则会造成管材插入困难，影响施工效率；同时接头三个端口的同轴度也需要严格控制，偏差不能超过1mm，否则安装后管材会出现偏斜，导致橡胶圈受力不均，长期运行后容易出现密封失效的问题。

　　另外，接头的转角过渡位置需要做圆角加强处理，圆角半径不小于管壁厚度的1.5倍，避免注塑成型时该位置出现缩孔、应力集中等缺陷，提升管件整体的结构强度，满足埋地使用的长期载荷要求。在管线转弯或汇流位置选用这类接头时，还需要根据排水流量核算对应的管径匹配性，110mm规格的接头适配公称外径110mm的排水管材，对应的排水坡度要求为千分之三到千分之五，施工时需要严格控制管线坡度，避免坡度过小导致水流流速不足造成管内淤积，同时在接头位置需要根据埋深情况设置对应的混凝土垫层，避免地基沉降造成接头受力过大出现破损。
