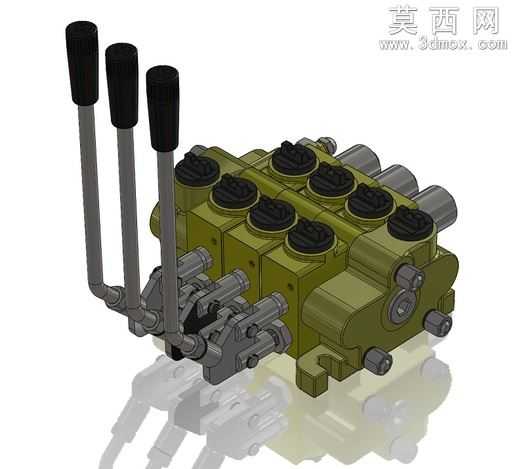

三联手动多路液压换向阀三维设计

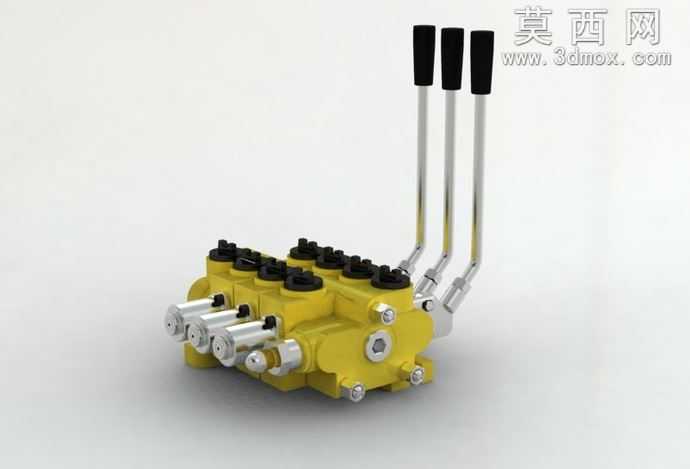

本作品为三联手动控制多路液压换向阀的三维参数化设计成果，建模过程严格遵循液压元件的工程设计规范，以SolidWorks为核心建模平台完成全零件的参数化构建与整机虚拟装配。建模阶段首先梳理多路阀的层级结构，将整体拆分为阀体主体、手动操纵杆组件、阀芯控制单元、密封端盖、油口接头、定位锁紧组件六大模块，对每个零件采用自底向上的建模逻辑：阀体作为核心承载件，通过拉伸、切除、阵列等基础特征构建内部通油流道、阀芯安装孔位、操纵机构装配基准，重点还原了60L/min额定流量下的流道截面尺寸与布局，保证流道过渡处无尖锐棱角，符合液压元件的流体阻力设计要求；三根手动操纵杆采用等直径长杆特征建模，顶端包覆防滑橡胶握套，握套表面通过纹理特征模拟真实橡胶的防滑纹路，杆身与阀体铰接处还原了销轴连接、复位弹簧的装配结构，可直观呈现手动扳动操纵杆时的运动行程与角度范围。材质渲染阶段针对不同零件的实际工业材质进行参数调校：阀体主体采用军绿色哑光金属漆材质，还原工程机械用液压阀的铸钢表面喷涂质感，调整材质粗糙度参数模拟铸件表面的细微颗粒感；操纵杆杆身采用镀铬亮面金属材质，还原液压操纵杆的耐磨金属表面效果，顶端握套采用黑色哑光橡胶材质，调整漫反射与凹凸参数模拟橡胶的软质触感；内部阀芯、端盖螺栓、油口接头采用镀锌钢材质，呈现银灰色金属光泽，密封件采用黑色丁腈橡胶材质，通过材质区分清晰展现各部件的功能分区。结构设计上完整还原了三联多路阀的工作逻辑，每联阀对应独立的阀芯控制回路，可分别控制三组液压执行元件的动作方向，建模时严格保证各阀芯与阀孔的同轴度装配公差，操纵机构的定位钢球、复位弹簧结构均按实际尺寸建模，可通过软件运动仿真模块模拟操纵杆扳动时阀芯的轴向位移，验证阀口开闭的行程匹配关系。设计过程中充分考虑液压阀的工程实用性，所有安装孔位、油口螺纹尺寸均符合液压元件通用安装标准，整体模型无干涉特征，装配关系完整，既可以作为液压系统教学的演示模型，也可为同类多路阀的改型设计提供结构参考，帮助设计人员快速理解手动多路换向阀的内部构造与工作原理，缩短液压元件的研发设计周期。
