内螺纹连接手动球阀三维设计作品

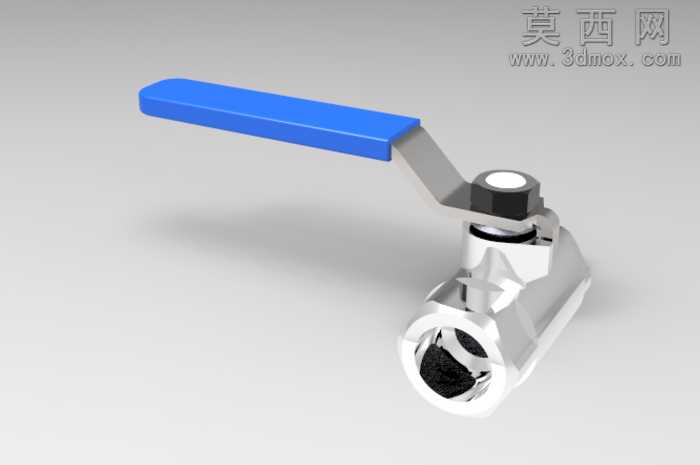

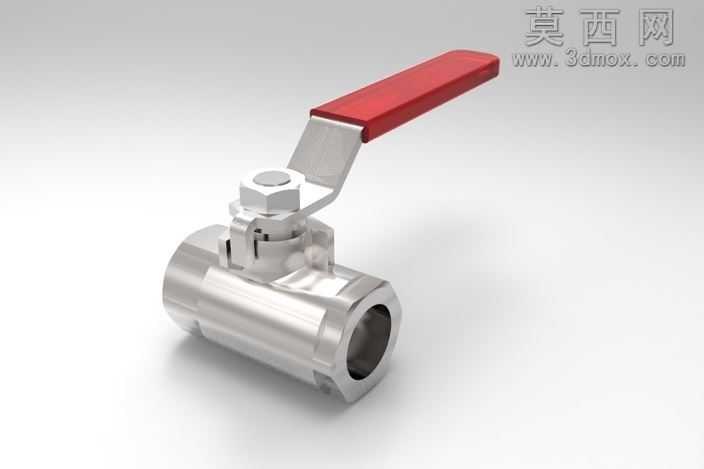

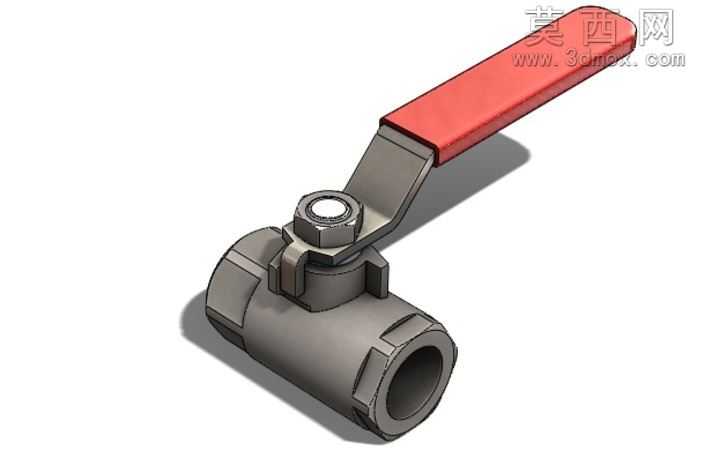

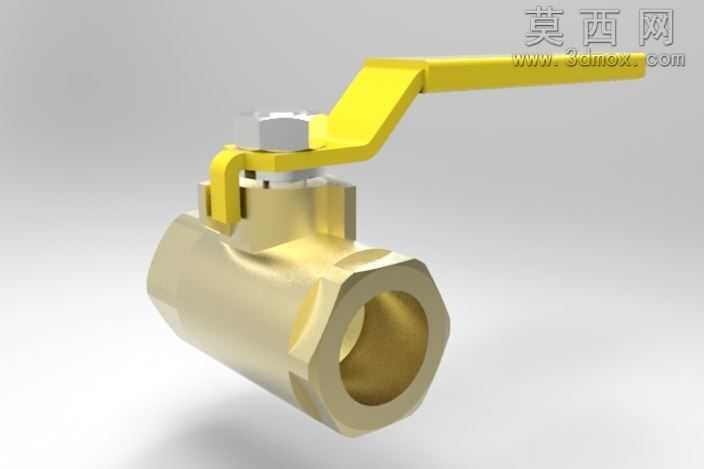

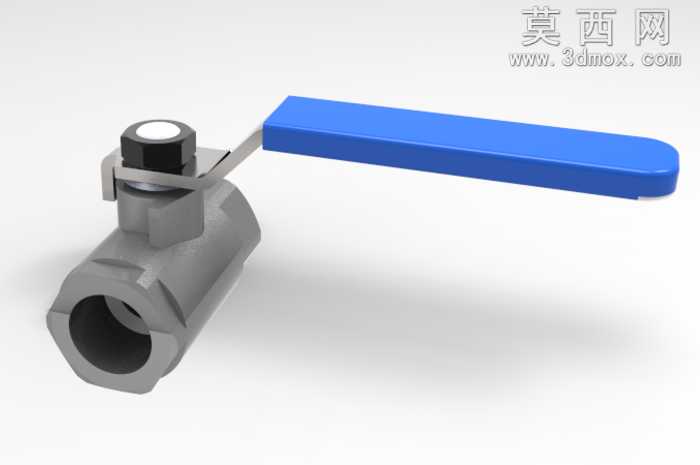

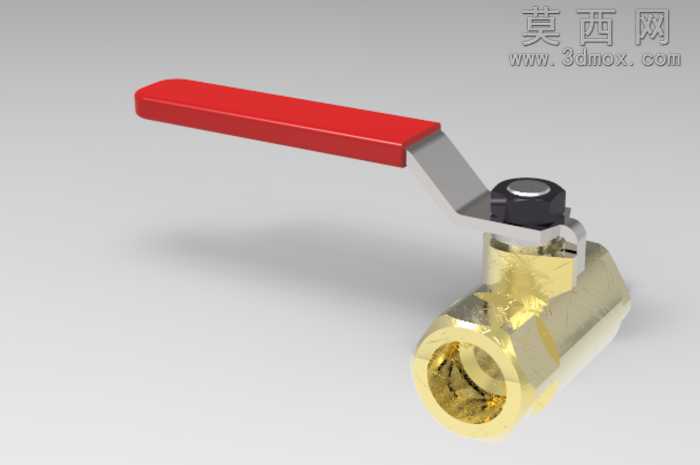

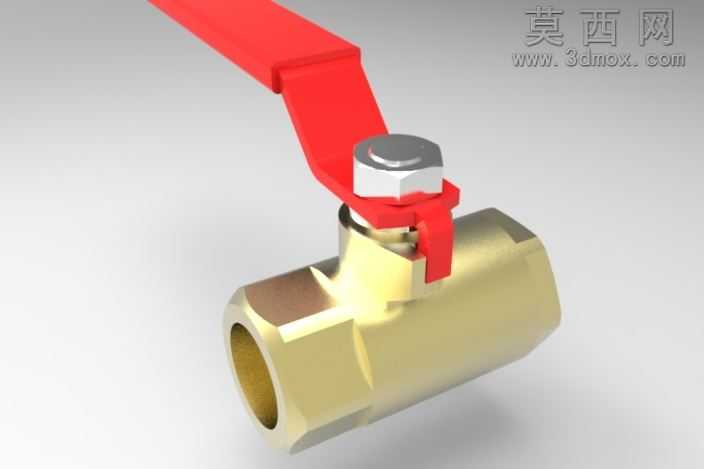

本作品为手动内螺纹球阀的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与实际产品的加工装配逻辑，完整还原了小型手动球阀的全部结构细节。建模阶段首先梳理球阀的核心组成结构，将整体拆分为阀体、球体密封副、阀杆、操作手柄、压紧螺母、端部连接螺纹几个独立模块逐一构建：阀体部分采用回转特征结合拉伸切除完成主体造型，精准还原两端内螺纹的牙型轮廓与阀体外部的六角拆装结构，保证模型与实际加工件的外形尺寸匹配；球体部分通过球面特征构建，预留与阀杆配合的卡槽结构，同时还原球体内部的通流孔道，保证流道的同轴度与通径尺寸符合常规小型球阀的设计标准；阀杆部分构建出与球体卡接的扁位结构、与阀体配合的密封轴段，以及顶部与手柄连接的方榫结构，各配合面的尺寸公差在建模时预留合理装配间隙，还原真实的装配关系。手柄部分采用钣金类特征构建红色包覆的握持段与金属连接基座，还原手柄与阀杆方榫的配合结构，以及手柄的限位角度，保证开关操作的90度行程符合球阀的操作逻辑；压紧螺母部分构建出外螺纹与六角拧动结构，还原其压紧阀杆密封件的装配位置。材质与渲染阶段，为阀体、阀杆、螺母等金属构件赋予哑光铸铁质感的金属材质，调整金属粗糙度与反射参数还原工业五金件的真实质感，手柄握持段赋予红色哑光塑料材质，区分操作部件与金属主体，渲染时添加柔和的环境光与接触阴影，突出各部件的结构轮廓与装配层次，让模型呈现出接近实物产品的视觉效果。设计思路上以实践练习为核心，从机械制图的基础原理出发，对照真实球阀的装配关系完成建模，全程遵循从整体到局部、从主体到细节的建模逻辑，每一个特征的构建都对应实际零件的加工工序，既保证模型外观的还原度，也保证内部结构的合理性，可作为机械建模练习、管路系统装配演示、五金产品展示的素材使用，模型完整保留各部件的参数化特征，可根据需求调整通径、连接尺寸等参数适配不同的使用场景。
