家用真空式排水沟疏通器三维建模设计

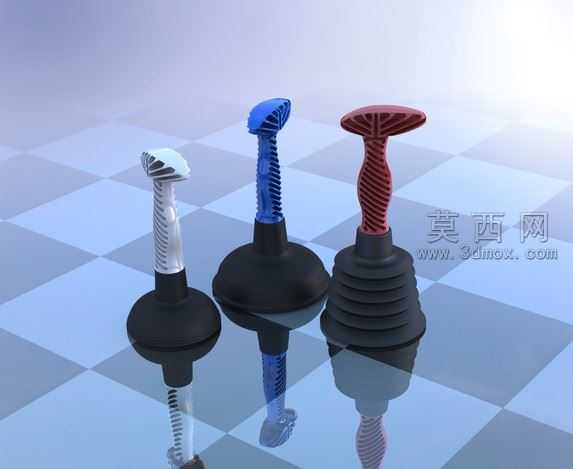

本作品为家用真空式排水沟疏通器的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循实物比例进行尺寸标定，确保各部件装配公差符合实际生产开模要求。模型整体分为握持操作段、波纹伸缩段、真空吸附底座三个核心功能部分，握持段采用符合人体工学的曲面造型设计，建模时通过多组样条曲线拟合手柄的流线型轮廓，表面添加斜向防滑纹理结构，既提升握持时的摩擦力，也让外观更具设计质感，该部分材质设定为高韧性ABS工程塑料，渲染时添加细微的磨砂颗粒质感，还原日常塑料洁具的真实触感。中部的波纹伸缩段是实现真空负压的核心结构，建模时通过螺旋扫描加阵列特征完成多层褶皱结构的制作，每一层褶皱的厚度、倾斜角度都经过反复调整，确保伸缩行程可以满足按压排气、提拉形成负压的功能需求，该部分材质设定为高弹性耐老化橡胶，渲染时调整材质的粗糙度与反光度，还原橡胶材质的哑光柔润质感，同时在褶皱缝隙处添加细微的明暗过渡，突出结构的层次感。底部的真空吸附底座采用宽边圆盘造型，边缘做了圆弧过渡处理，避免使用时刮损下水口表面，底座与中部波纹段采用过盈配合的装配结构，建模时预留了合理的装配间隙，确保部件连接的密封性。渲染阶段采用柔光顶光加侧方补光的布光方案，背景选用浅米色渐变背景，突出产品本身的色彩对比，红色握持段与黑色橡胶段的色彩搭配还原了常见家用疏通工具的配色方案，同时通过光影调整突出各部件的材质差异，让整体渲染效果更贴近实物观感。设计过程中充分考虑了产品的使用场景，整体结构无尖锐棱角，所有边角都做了圆角处理，兼顾使用安全性与结构耐用性，模型可直接用于产品开模验证、结构优化以及电商产品展示渲染使用。
