自行车手把端塞式堵盖结构设计

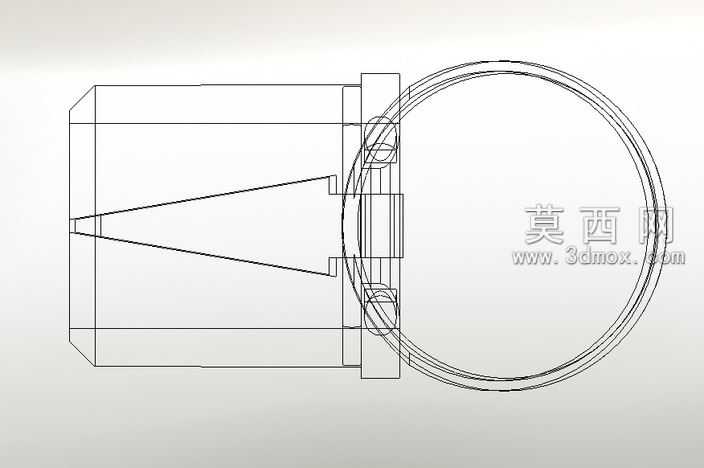

本模型为自行车手把配套的端塞式堵盖附件，建模阶段以实际自行车车把的标准管径尺寸为基准，先通过旋转特征构建主体的圆柱基体与外侧圆形封盖，封盖边缘做了微小的圆角过渡处理，避免安装后边缘剐蹭骑行者手部，提升使用安全性。主体圆柱侧面开设了多组对称的卡扣缺口与限位卡槽，建模时通过拉伸切除特征精准控制卡槽的深度、宽度与倾斜角度，确保堵盖塞入车把管腔后，卡扣结构能够与车把内壁形成稳定的过盈卡合，无需额外粘接或紧固件即可完成固定，同时也方便后期维护拆卸。外侧封盖的厚度经过参数化调整，在保证结构强度的前提下尽可能控制整体重量，符合自行车配件轻量化的设计需求。材质设计上选用哑光硬质工程塑料作为基础材质，渲染阶段调整材质的粗糙度参数至0.7左右，还原塑料件磨砂哑光的真实质感，同时添加轻微的环境反射效果，让模型表面呈现出工程塑料特有的细腻质感，避免过度反光造成的廉价感。结构设计阶段充分考虑了实际生产的注塑工艺需求，所有边角均做了脱模斜度处理，主体圆柱部分设置了1°的脱模斜度，卡扣位置做了壁厚均匀化处理，避免注塑过程中出现缩痕、缺料等工艺缺陷，同时卡槽位置做了加强筋结构的隐性设计，在不增加整体壁厚的前提下提升卡扣部位的抗弯折强度，防止安装或使用过程中卡扣断裂。整体模型的尺寸公差控制在0.1mm以内，完全适配常规直径的自行车金属或复合材料车把，安装后能够完全封堵车把管腔，避免骑行过程中泥沙、雨水进入车把内部造成管材锈蚀，同时也能提升车把端部的视觉完整性，让整车外观更简洁统一。建模过程中对所有特征做了参数化关联，后续若需要适配不同管径的车把，仅需调整主体圆柱的直径参数与卡扣位置尺寸即可快速完成模型迭代，无需重新构建整体结构，大幅提升了设计修改的效率。渲染阶段采用柔和的漫反射光源，从斜上方45°打光，清晰呈现模型的轮廓结构与表面质感，同时添加了柔和的地面阴影，让模型展示效果更具真实感，直观还原产品实物的视觉效果。
