带护栏平台式工业干燥机设备结构设计

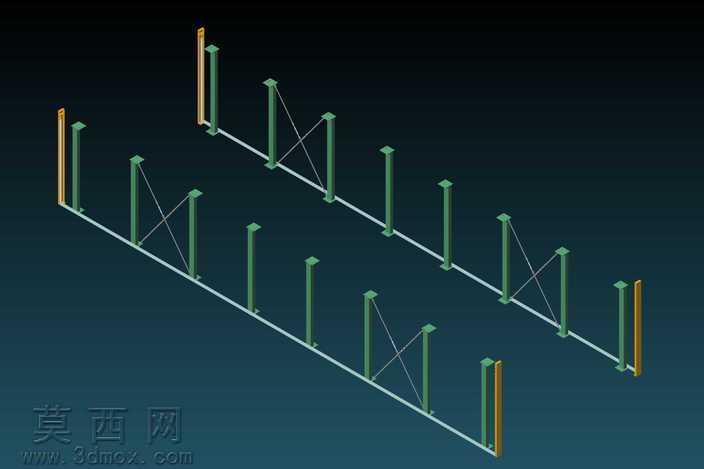

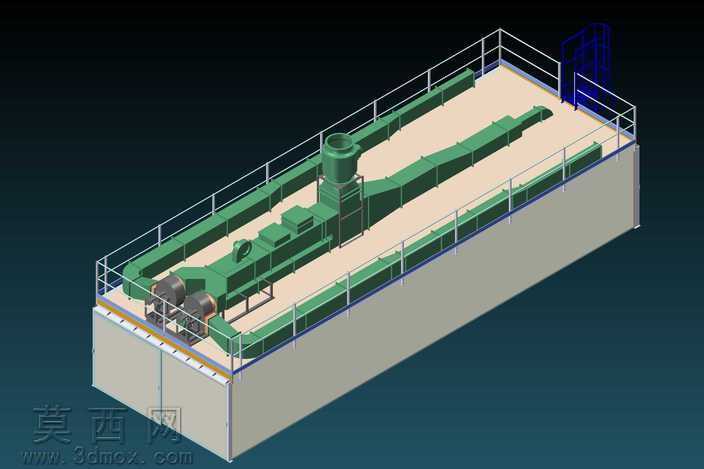

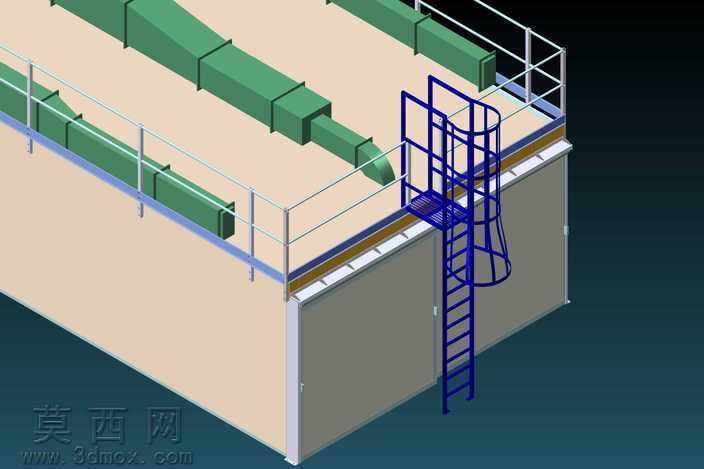

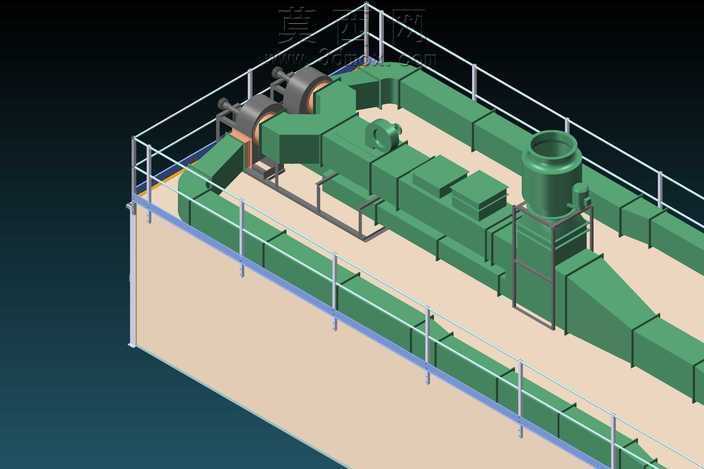

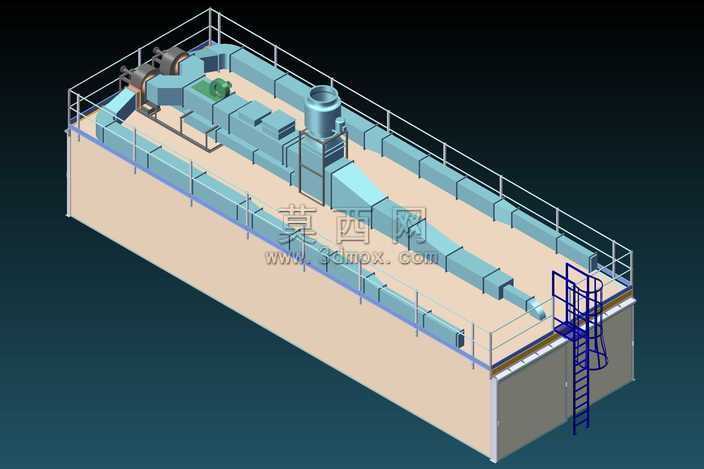

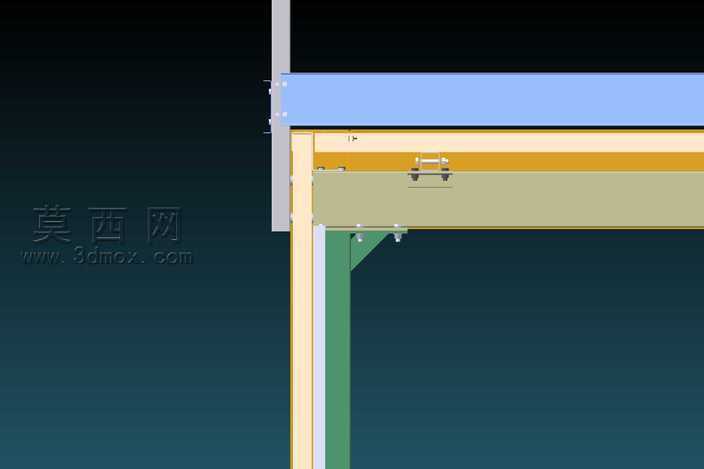

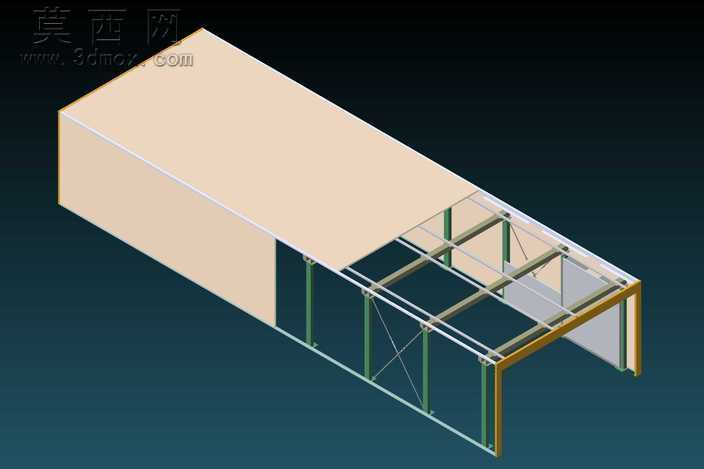

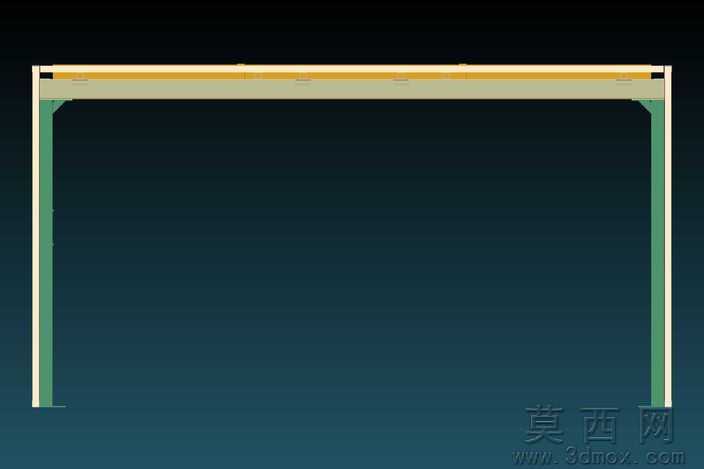

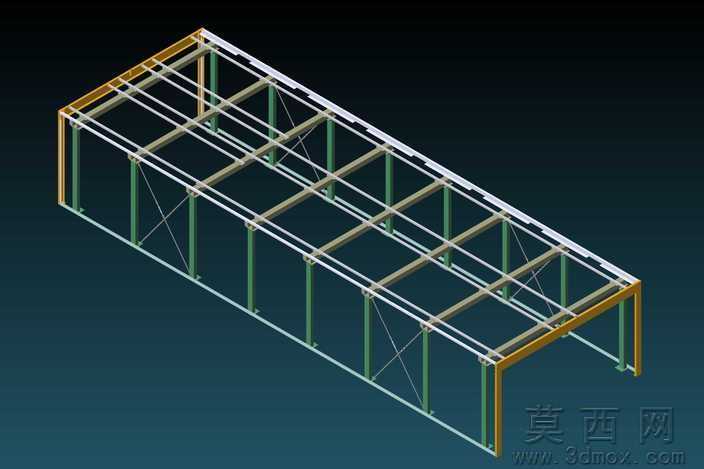

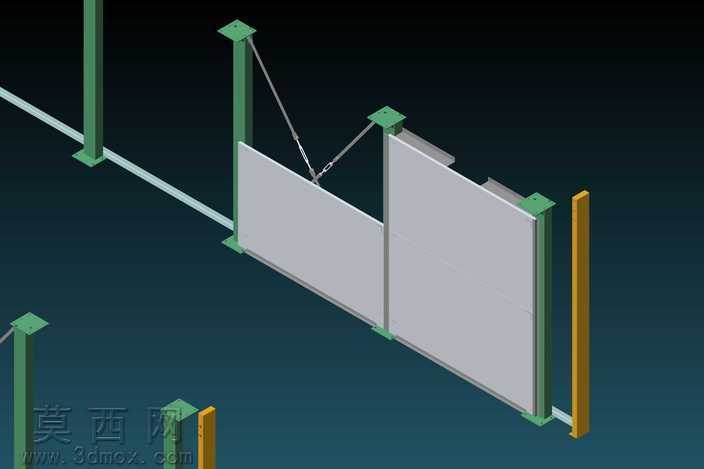

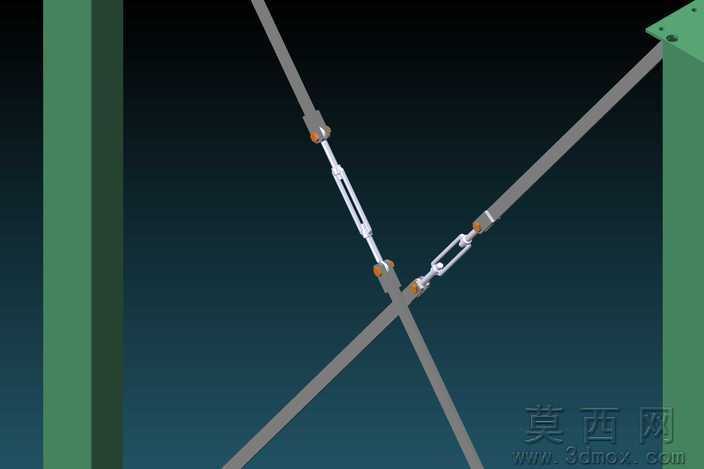

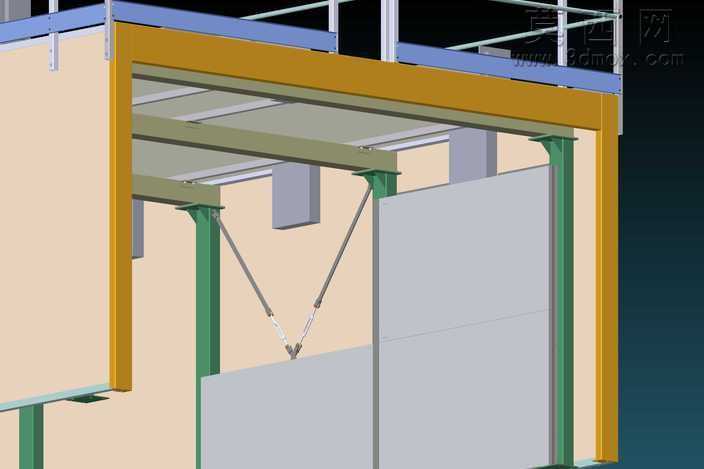

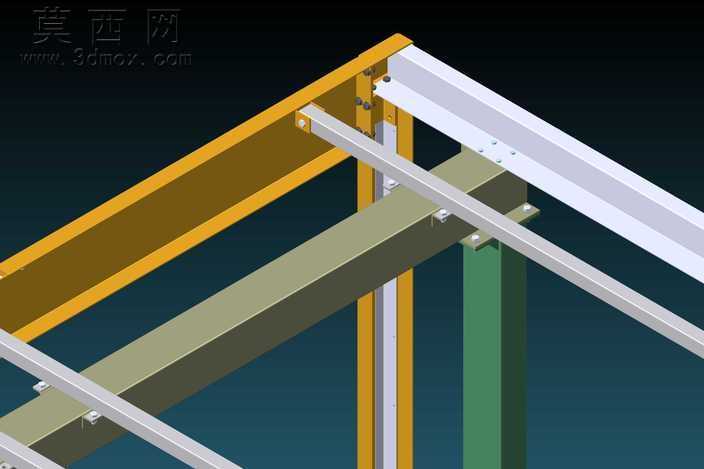

本作品为工业干燥配套设备的三维建模设计，整体采用模块化布局思路，将干燥作业核心单元、风路循环系统、操作维护平台整合为一体化结构。建模阶段优先还原设备真实工程比例，底部为长方体混凝土基座，建模时通过实体拉伸、倒角指令构建基座厚重的实体结构，赋予哑光浅灰色混凝土材质，还原基座承重稳固的视觉特性，基座顶面设置预埋安装点位，用于固定上部的设备机架与风路组件。上部操作平台采用钢结构框架设计，平台边缘设置标准化安全护栏，护栏通过等距阵列的竖向栏杆与横向扶手组合建模，赋予金属银白材质，还原工业安全防护设施的真实质感，平台一侧设置直爬梯结构，满足人员上下操作的通行需求。平台上布置的核心干燥单元与风路系统采用绿色工业涂装材质，建模时通过多段实体拼接、布尔运算构建出风管的弯折、变径结构，还原风路循环的走向逻辑：风机单元设置在平台靠近爬梯一侧，通过渐扩风管连接干燥作业腔体，配套的排风竖管延伸至平台上方，形成完整的进风、循环、排风通路，设备上的电机、风机壳体等部件单独建模，赋予深灰金属材质，区分不同功能组件的视觉层次。渲染阶段采用等轴测视角展示整体布局，通过环境光与定向光组合，凸显设备各部件的结构轮廓与材质差异，既清晰呈现风路的循环分布逻辑，也直观展示设备与基座、防护平台的装配关系，整体设计简化了非核心的冗余结构，重点突出干燥设备的风路布局、安装结构与操作空间设计，可用于工业干燥生产线的方案展示、结构校核与安装参考，还原了预制式工业干燥设备的典型布局特征，兼顾了结构合理性与视觉展示效果。
