工业厂区4-5吨焊接件运输Boggey拖车

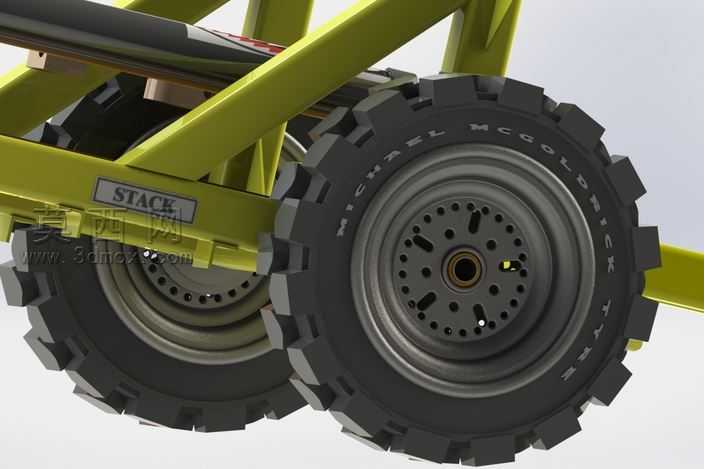

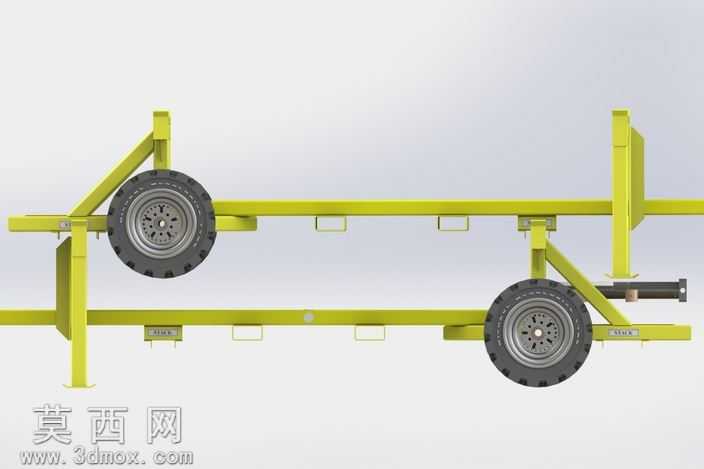

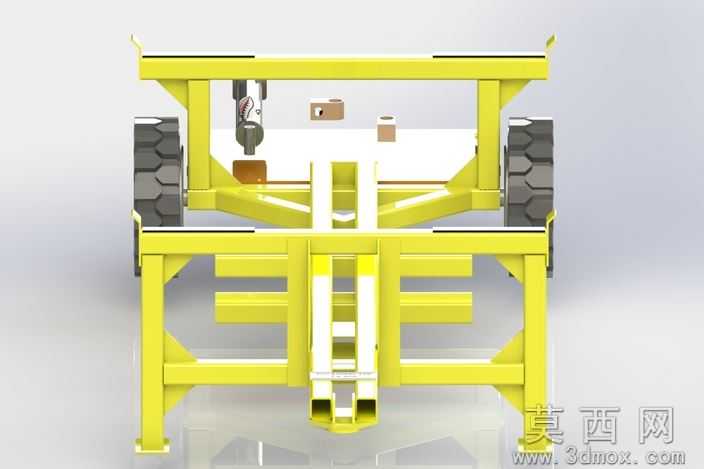

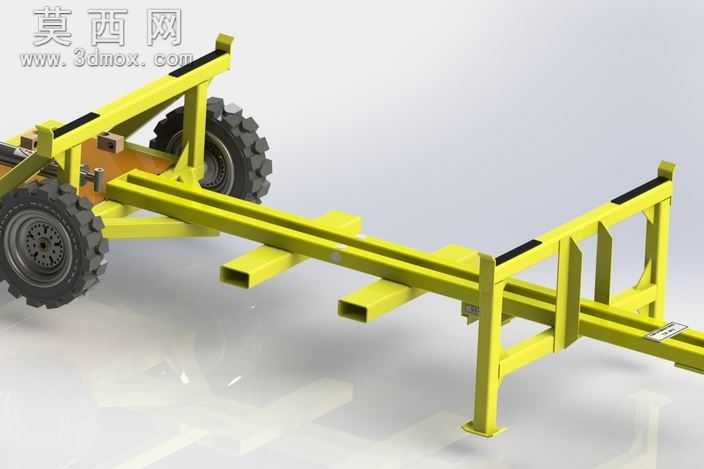

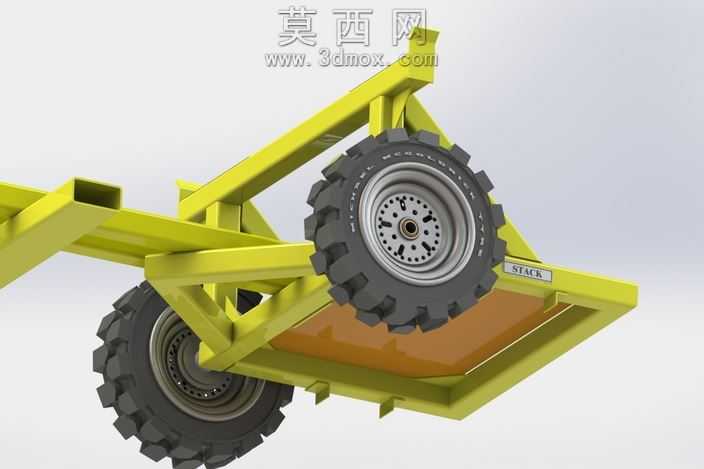

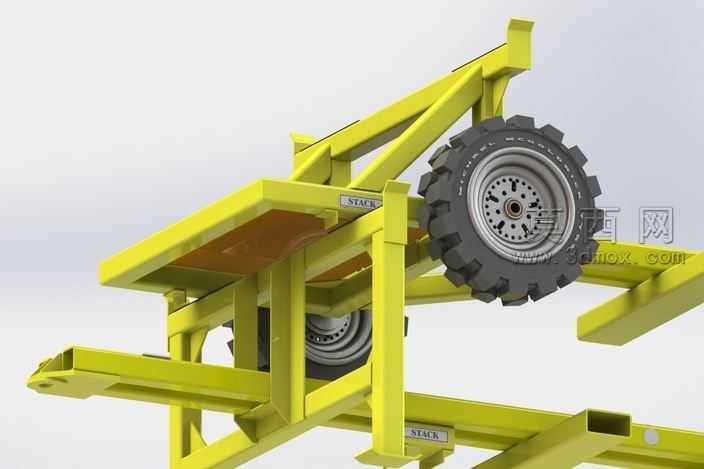

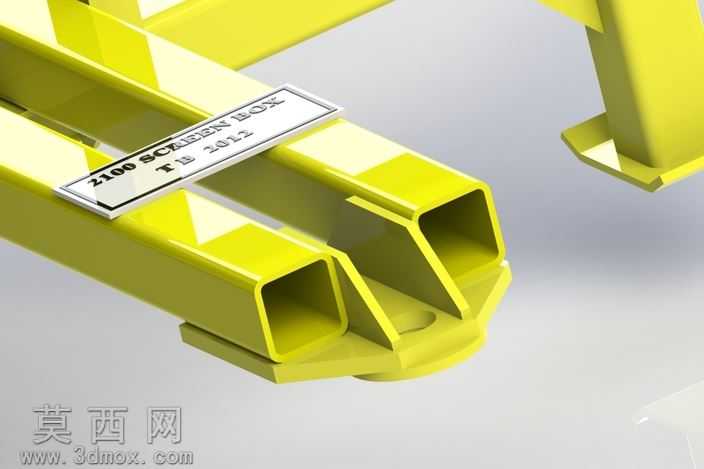

本模型为适配工业厂区、生产车间场景打造的重载运输Boggey拖车，主要用于4-5吨焊接结构件的短距离转运作业，依托三维建模软件完成全参数化设计，完整还原了实体拖车的全部结构细节。建模阶段首先依据重载运输的载荷要求确定主体框架尺寸，采用矩形截面型钢作为主纵梁的基础型材，沿拖车长度方向布置两根平行主纵梁作为核心承载结构，在主纵梁之间等距焊接多根横向支撑横梁，既提升车架整体的抗扭刚度，也为待转运焊接件提供多点支撑接触面，避免长尺寸工件转运过程中出现弯折变形。车架两端设置立式挡架结构，挡架顶部加装黑色防滑缓冲垫，防止运输过程中工件沿长度方向窜动滑脱，挡架与主纵梁之间通过斜向加强筋连接，强化端部结构的抗冲击能力。行走系统采用大直径深花纹越野轮胎搭配钢制轮毂，双轮布置于车架靠近前端的位置，兼顾厂区非硬化路面的通过性与重载承载能力，轮胎与车架的连接支座建模时还原了真实的铰接转动结构，可适配路面小幅起伏，保证行驶过程中车架受力均匀。车架支腿采用方钢一体式焊接结构，底部设置平整支撑脚，拖车静置停靠时可稳定支撑车架与所载工件，避免无牵引状态下车架倾翻。渲染阶段采用工业亮黄色作为车架主体材质，还原厂区作业设备的标准安全配色，金属材质表面添加轻微磨砂质感，模拟钢材经防锈喷涂后的真实表面效果，轮胎采用黑色哑光橡胶材质，还原橡胶的粗糙纹理与哑光质感，缓冲垫采用黑色软质橡胶材质，与金属框架形成明确的材质区分。设计过程中充分考虑叉车牵引的使用场景，前端预留适配叉车货叉的牵引连接位，无需额外改装即可配合厂区现有叉车完成转运作业，整体结构无冗余设计，所有焊接位置均做工艺合理性处理，符合实际生产加工的工艺要求，可直接作为生产参考、作业仿真或厂区物流规划的数字模型使用。
