低平板运输半挂车三维结构设计

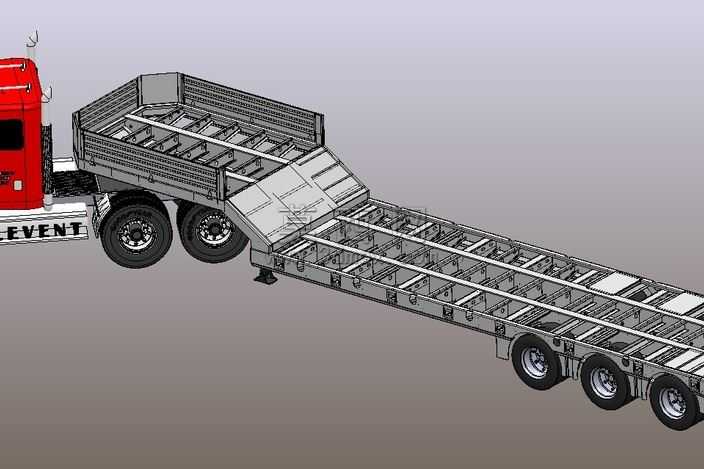

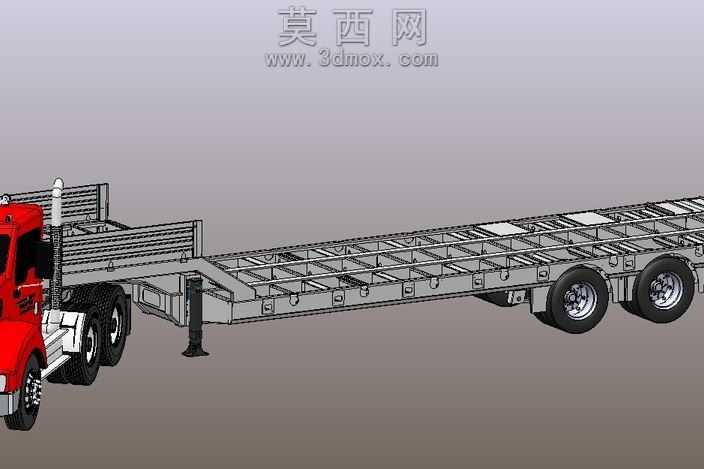

本作品为低平板运输拖车的三维参数化模型，建模过程严格遵循重型货运挂车的实际设计规范，首先从整车布局规划入手，确定低货台的高度参数、轴距分布、支腿位置与牵引连接结构的匹配关系，保证模型符合重载运输场景的使用逻辑。建模阶段先搭建车架的纵梁、横梁框架体系，采用型钢拼接的结构逻辑还原真实低平板挂车的承载骨架，逐一对横梁间距、纵梁变截面位置、边梁结构、铺板支撑位进行精细化建模，还原车架上用于固定货物的绳栓、卧环安装位，以及前端的龙门架防护结构。针对行走机构部分，按照重载挂车的车桥配置，完成双联轴轮胎、轮毂、制动气室、悬挂支架的结构建模，还原轮胎的胎纹细节、轮毂的螺栓连接结构、悬挂与车架的连接点位，保证行走机构的相对位置符合实车的转向与承重要求。牵引部分还原了与牵引车连接的牵引销结构、前端的可升降支腿结构，支腿的手摇机构、支撑盘结构均做了细节还原，能够直观展示挂车与牵引车脱开时的支撑状态。材质分配阶段，车架主体采用高强度钢材的哑光金属材质，对焊接接缝、螺栓连接位做了细节质感区分，轮胎采用黑色橡胶材质还原橡胶的哑光质感与胎面纹理，牵引车头部分采用亮面红漆材质搭配镀铬装饰件材质，区分金属饰条、玻璃、橡胶管路的不同质感，渲染阶段采用中性灰色背景，突出整车的结构轮廓，通过柔和的光影效果展现车架的框架层次与结构关系，清晰呈现低平板挂车货台低、承载面宽的结构特点，可用于专用车结构教学、货运装备方案展示、挂车改装设计参考等场景，模型结构完整，各部件的装配关系清晰，能够直观展现低平板拖车从牵引连接、承载车架到行走系统的完整结构逻辑。
