FTC赛事专用可3D打印集成式里程计轮组

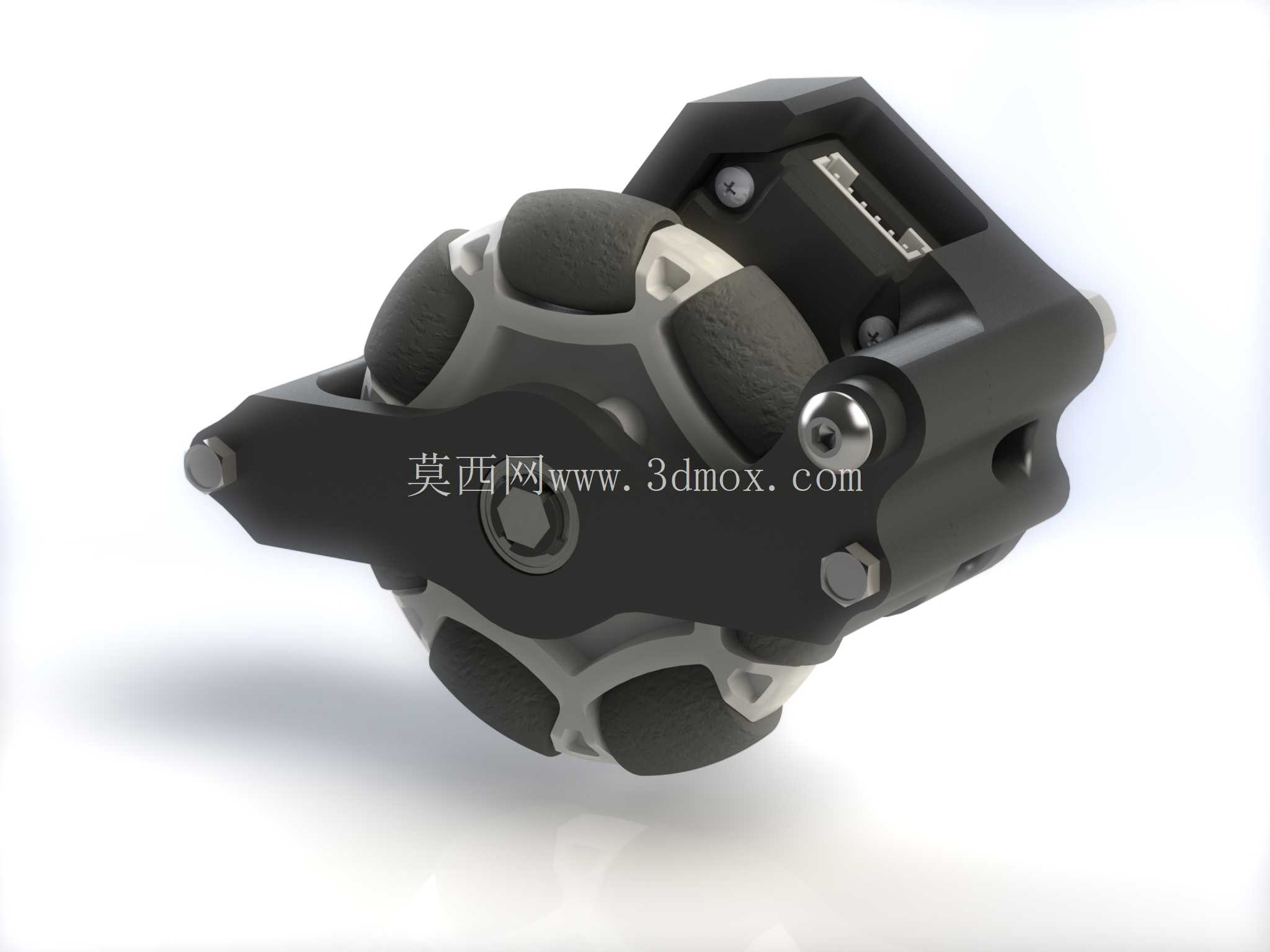

　　这款轮组模块的核心设计目标是适配青少年机器人竞赛场景下的里程反馈需求，专门针对GoBilda 1120系列U型通道的安装空间做了边界适配，不需要对现有竞赛器材做额外打孔或切削改造，就能直接完成集成安装，大幅降低参赛队伍的结构调试周期。从实际使用场景来看，FTC赛事的场地对抗强度不低，机器人在自动阶段需要精准的里程反馈来完成路径规划，传统外置编码器轮往往存在安装松动、接触不良、容易被场地构件剐蹭脱落的问题，这款集成式模块把轮体、轴承、编码器安装位全部整合在一个紧凑的安装基座内，所有受力结构都藏在U型通道的安装空间内部，外露部分只有接触地面的轮体，能最大程度避免对抗过程中的结构损坏。

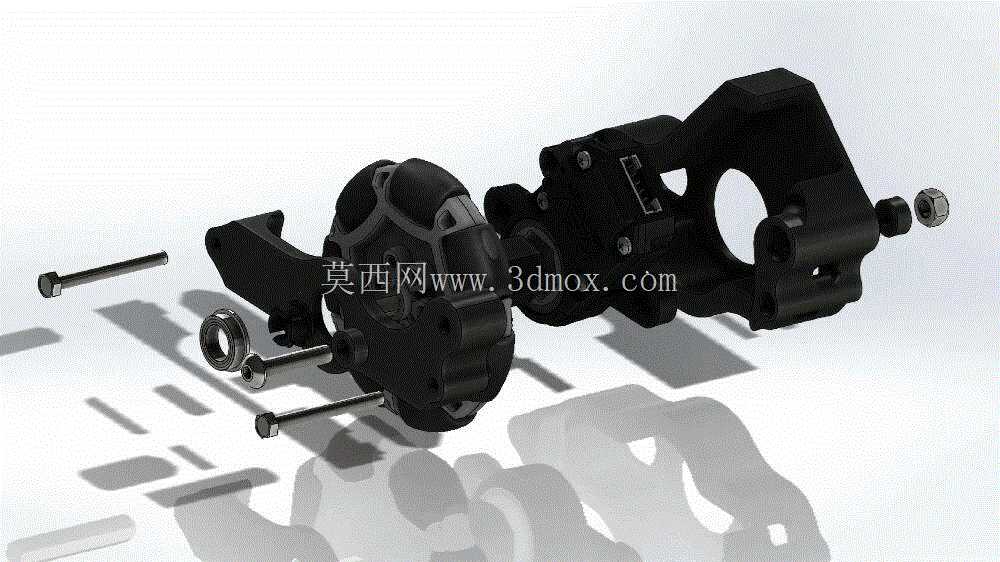

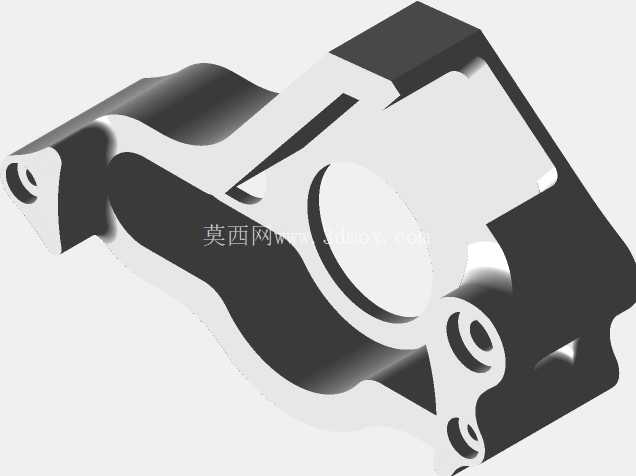

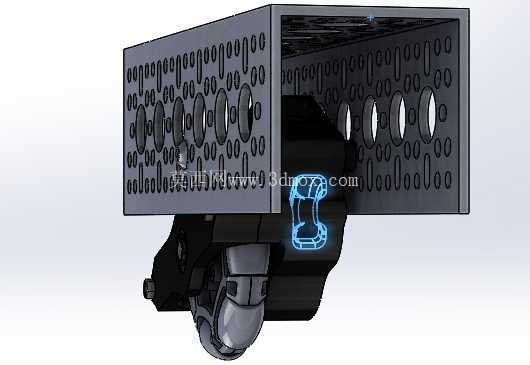

　　结构组成上，整套模块只需要三个3D打印结构件就能完成主体框架搭建，分别是两个基座件和一个轮毂件，打印件不需要做额外的支撑处理，常规FDM打印机就能完成制作，打印完成后只需要简单去除支撑毛刺就能进入装配环节。配套的标准件全部采用竞赛场景下通用的规格，包括60毫米规格全向轮、通孔编码器、法兰轴承、六角转圆形轴承插件，以及对应规格的内六角螺钉和防松螺母，不需要定制特殊规格的紧固件，参赛队伍用手头常备的标准件库存就能完成装配。设计时特意在轮组支架上预留了橡皮筋挂载的凸起区域，装配时可以在对应位置挂载橡胶绑带，给轮组提供持续向下的预紧力，保证轮体在场地起伏、瓷砖接缝、场地膜褶皱的情况下始终和地面保持可靠接触，不会出现空转丢步的问题，预紧力的大小可以通过更换不同拉力的橡皮筋快速调整，不需要反复拆解结构件。

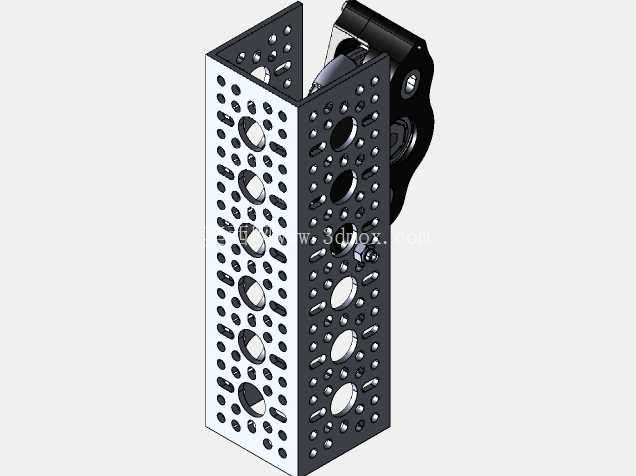

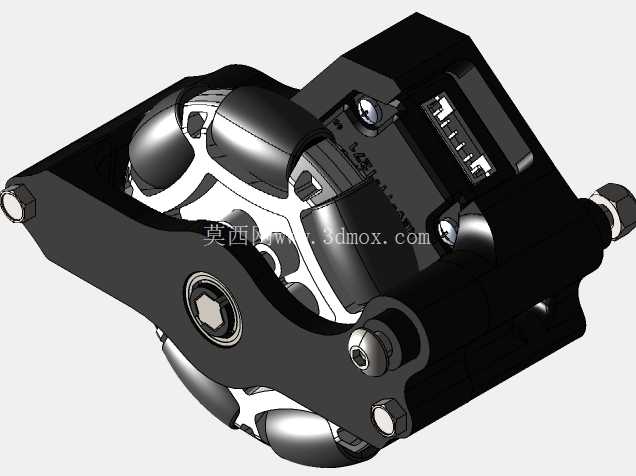

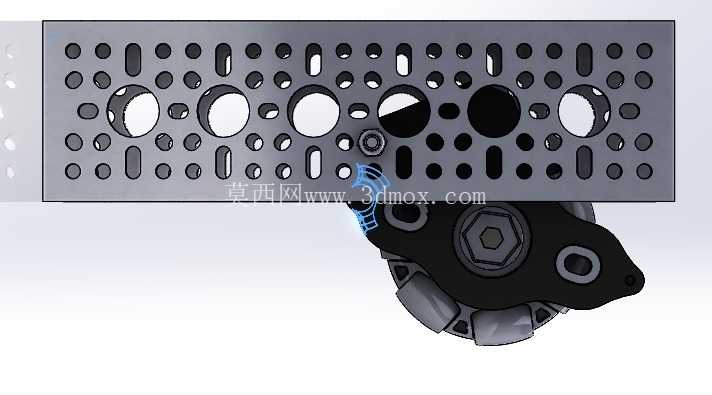

　　安装边界方面，整个模块的外轮廓完全贴合1120系列U通道的内部宽度，安装时只需要把基座卡入U通道的卡槽内，用对应规格的螺钉从通道侧面锁紧即可，不需要额外设计转接板，安装完成后轮体突出通道下沿的高度经过反复校准，既保证足够的接触压力，又不会因为突出量过大导致机器人底盘高度被过度抬升，影响整体重心位置。编码器的安装位和轮轴保持严格同轴，装配时不需要反复调整编码器的同心度，只要把编码器卡入预留的安装槽内锁紧，就能保证码盘读数的稳定性，不会因为装配偏差出现读数跳变的问题。全向轮的辊子排布经过优化，在机器人直行、横移、转向的过程中，轮体和地面的接触始终保持连续，不会因为辊子间隙出现里程计数的脉冲丢失，对于采用全向移动底盘的竞赛机器人来说，这种连续接触的特性能大幅提升 odom 数据的准确性，帮助自动程序获得更精准的定位反馈。

　　从结构设计思路来看，这款模块没有追求过度复杂的集成度，而是把易损件、可替换件全部设计成标准件接口，比赛过程中如果出现轮体磨损、轴承损坏的情况，不需要更换整个3D打印基座，只需要拆解对应位置的紧固件就能快速替换备件，符合竞赛场景下快速维修的需求。3D打印件的壁厚经过针对性加强，在螺钉锁紧位置做了局部加厚处理，避免反复拆装螺钉的时候出现打印件柱位开裂的问题，同时整体重量控制在较低水平，不会给竞赛机器人增加过多的负载，影响动力表现。模块的走线位置也做了预留，编码器的线材可以顺着U型通道的内部空腔走线，不会外露被其他机构勾挂，整体布线更加整洁可靠。
